Реферат



Изобретение относится к микробиологической промышленности. Цель изобретения - ускорение процесса, уменьшение потерь биомассы с осветленной жидкостью. Аппарат для выделения микроорганизмов из культуральной жидкости содержит две расположенные одна над другой емкости 1 и 2 с патрубками 3 и 4, 5 для подвода культуральной жидкости и отвода осветленной жидкости и сконцентрированных микроорганизмов соответственно. Верхняя емкость 1 выполнена в виде наклонно установленного желоба и снабжена перегородками 6, расположенными внутри него наклонно с образованием между их нижними кромками и днищем 7 желоба зазоров 8 для стекания осветленной жидкости. Верхние кромки перегородок 6 служат для перетока пены по длине желоба. Нижняя емкость 2 сообщена с верхней 1 в зоне выхода осветляемой жидкости , служит для дополнительного выделения микроорганизмов и снабжена установленными внутри нее по высоте полками 9 и 10 с образованием между ними диффузоров 11 для перетока жидкости. Аппарат снабжен также козырьком 12 для предотвращения попадания пены в емкость 2, переливной трубой 13, распределителем 14 культуральной жидкости, патрубками 15 и 16 для отвода газов и сброса шлама соответственно , направляющими перегородками 17. Аппарат обеспечивает ускорение процесса флотации и уменьшение потерь биомассы с осветленной жидкостью за счет повышения степени диспергирования воздуха в жидкости и дополнительного флотирования культуральной среды. 1 ил. сл с ON СЛ ю VI О

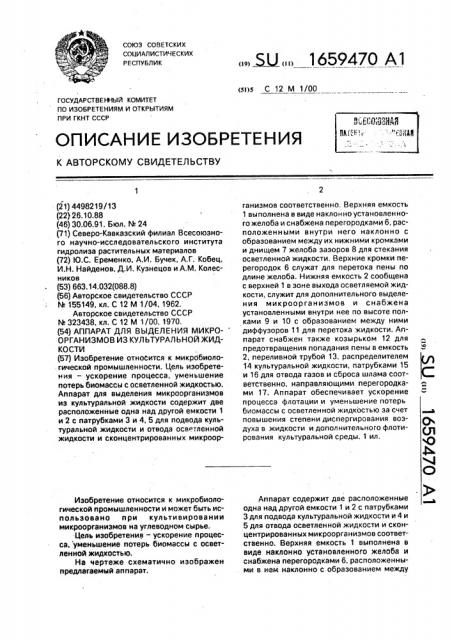

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 С 12 M 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ (21) 4498219/13 (22) 26.10.88 (46) 30.06.91. Бюл. М 24 (71) Северо-Кавказский филиал Всесоюзного научно-исследовательского института гидролиза растительных материалов (72) Ю.С. Еременко, А.И. Бучек, А.Г. Кобец, И.Н. Найденов, Д,И. Кузнецов и А.M. Колесников (53) 663.14.032(088.8) (56) Авторское свидетельство СССР

М 155149, кл. С 12 M 1/04, 1962.

Авторское свидетельство СССР

NÜ 323438, кл. С 12 М 1/00, 1970. (54) АППАРАТ ДЛЯ ВЫДЕЛЕНИЯ МИКРООРГАНИЗМОВ ИЗ КУЛ ЬТУРАЛЬНОЙ ЖИДКОСТИ (57) Изобретение относится к микрббиологической промышленности. Цель изобретения — ускорение процесса, уменьшение потерь биомассы с осветленной жидкостью.

Аппарат для выделения микроорганизмов из культуральной жидкости содержит две расположенные одна над другой емкости 1 и 2 с патрубками 3 и 4, 5 для подвода культуральной жидкости и отвода осветленной жидкости и сконцентрированных микроорИзобретение относится к микробиологической промышленности и может быть использовано при культивировании микроорганизмов на углеводном сырье.

Цель изобретения — ускорение процесса. уменьшение потерь биомассы с осветленной жидкостью.

На чертеже схематично изображен предлагаемый аппарат.. Ж, » 1659470 А1 ганизмов соответственно, Верхняя емкость

1 выполнена в виде наклонноустановленного желоба и снабжена перегородками 6, расположенными внутри него наклонно с образованием между их нижними кромками и днищем 7 желоба зазоров 8 для стекания осветленной жидкости. Верхние кромки перегородок 6 служат для перетока пены по длине желоба. Нижняя емкость 2 сообщена с верхней 1 в зоне выхода осветляемой жидкости, служит для дополнительного выделения микроорганизмов и снабжена установленными внутри нее по высоте полками 9 и 10 с образованием между ними диффузоров 11 для перетока жидкости. Аппарат снабжен также козырьком 12 для предотвращения попадания пены B емкость

2, переливной трубой 13, распределителем

14 культуральной жидкости, патрубками 15 и 16 для отвода газов и сброса шлама соответственно, направляющими перегородками 17. Аппарат обеспечивает ускорение процесса флотации и уменьшение потерь биомассы с осветленной жидкостью за счет повышения степени диспергирования воздуха в жидкости и дополнительного флотирования культуральной среды. 1 ил.

Аппарат содержит две расположенные одна над другой емкости 1 и 2 с патрубками

3 для подвода культуральной жидкости и 4 и

5 для отвода осветленной жидкости и сконцентрированных микроорганизмов соответственно. Верхняя емкость 1 выполнена в виде наклонно установленного желоба и снабжена перегородками 6, расположечны.ми в нем наклонно с образованием между

1659470

55 их нижними кромками и днищем 7 желоба зазоров 8 для стекания осветленной жидкости. Верхние кромки перегородок 6 служат для перетока пены по длине желоба. Нижняя емкость 2 сообщена с верхней 1 в зоне выхода осветленной жидкости, служит для дополнительного выделения микроорганизмов и снабжена установленными в ней по высоте полками, одни из которых размещены горизонтально (9), а другие — наклонно (10) с образованием между ними диффузоров 11 для перетока жидкости.

Кроме того, к верхней кромке последней по ходу движения жидкости перегородке 6 присоединен козырек 12 для предотвращения попадания пены в емкость

2. Аппарат снабжен также переливной трубой 13, распределителем 14 культуральной жидкости, патрубками 15 для отвода газов и

16 сброса шлама. Наклонные полки 10 снабжены направляющими перегородками 17 для разделения потоков в емкости 2.

Аппарат работает следующим образом.

Исходная культуральная жидкость, например дрожжевая суспензия, через патрубок 3 и распределитель 14 поступает в емкость 1, где за счет разности удельных весов пенной и жидкой фаэ расслаивается на два потока. Жидкая фаза движется по наклонной поверхности днища 7 через зазоры 8, образованные нижними кромками перегородок 6 и днищем 7, а пенная фаэа— через верхние кромки перегородок 6. В зависимости от условий культивирования скорость разделения фаэ суспенэии.различна, поэтому для достижения в пенной фазе максимальной, а в жидкой — минимальной концентрации дрожжей величина зазоров 8 регулируется с целью получения оптимальной скорости потока жидкости по днищу.

При этом в процессе движения струи жидкости осуществляется диспергирование в ней газа, находящегося в пенной фазе суспензии. Пенная фаза, обогащенная микроорганизмами, при движении в емкости 1 осушается эа счет трения и падения с верхних кромок перегородок.6 и в концентрированном виде выводится иэ аппарата по козырьку 12 через патрубок 5. В стекающей в сосуд 2 жидкости за счет перепада давлений также образуются микропуэырьки газа.

Культуральная жидкость, имеющая в своем составе микропузырьки, пену и микроорганизмы, движется по нижней емкости 2, проходя между перегородками 9 и 10 через образованные им диффузоры 11. За счет многократного сжатия и расширения струи п роисходит интенсивное перемешивание пузырьков газа с культуральной жидкостью, содержащей микроорганизмы, и осуществляется процесс флотации микроорганизмов, Стфлотированные микроорганизмы по каналам, образованным направляющими перегородками 17, выводятся из аппарата через патрубок 5, а осветленная жидкость отводится по переливной трубе 13 через патрубок 4. Накапливающиеся в процессе работы нефлотируемые примеси (шлам) периодически сбрасываются через патрубок

16. Выделяющиеся в процессе флотирования газы удаляются из аппарата через патрубок 15, связанный с системой газоочистки.

-В аппарате обеспечивается ускорение процесса флотации эа счет повышения степени диспергирования воздуха в жидкости и улучшения условий контакта пузырьков воздуха с микроорганизмами при перемешивании. Создание гидравлического воздействия на поток жидкости позволяет обеспечить дополнительное флотирование культуральной среды, что уменьшает потери биомассы с осветленной жидкостью.

Кроме того, использование аппарата обеспечивает снижение металлоемкости конструкции и энергозатрат на проведение технологического процесса.

Формула изобретения

Аппарат для выделения микроорганизмов из культуральной жидкости, состоящий из двух расположенных одна над другой емкостей с патрубками для подвода культуральной жидкости и отвода осветленной жидкости и сконцентрированных микроорганизмов, отличающийся тем, что, с целью ускорения процесса, уменьшения потерь биомассы с осветленной жидкостью, верхняя емкость выполнена в виде наклонно установленного желоба и снабжена перегородками, расположенными в нем наклонно с образованием между их нижними кромками и днищем желоба, зазоров для стекания осветленной жидкости, при этом верхние кромки перегородок служат для перетока пены по длине желоба, причем нижняя емкость сообщена с верхней в зоне выхода осветленной жидкости, служит для дополнительного выделения микроорганизмов и снабжена установленными в ней по высоте полками, одни иэ которых размещены горизонтально, е другие — наклонно с образованием между ними диффуэоров для перетока жидкости.
