Реферат



Изобретение относится к строительству и может быть использовано при возведении подземных сооружений открытым способом с целью снижения трудои материалозатрат при возведении подземного сооружения с помещениями, расположенными в разных уровнях. Подземное сооружение включает пространственные 1 и плоские 2 сборные блоки, причем по крайней мере одна из вертикальных стен каждого пространственного блока 1 выполнена с консолью 3 и горизонтальными дискретно расположенными снаружи стены и консоли ленточными выступами 4, ширина которых равна шири

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я>s Е 02 D 29/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4722885/33 (22) 14.06,89 (46) 30.06.91. Бюл. М 24 (71) Харьковский филиал Государственного и роектно-изыскательского института Метрогипротранс (72) П.Д.Пашков, В.Д.Коровниченко, Л.В.Коба, P.È.Äåíèñþê, В.Я.Гацько и С.А.Бокаев (53) 69.035.4(088.8) (56) Тон нел и и метрополитены. Под ред.В.П,Волкова, М.: Транспорт, 1975, с. 388-390.

Дорман И.Я. Сейсмостойкость транспортных тоннелей. М,: Транспорт, 1988, с. 136, рис.6.10.. Я2„„1659594 А1 (54) ПОДЗЕМНОЕ СООРУЖЕНИЕ (57) Изобретение относится к строительству и может быть использовано при возведении подземных сооружений открытым способом с целью снижения трудо- и материалозатрат при возведении подземного сооружения с помещениями, расположенными в разных уровнях. Подземное сооружение включает пространственные 1 и плоские 2 сборные блоки, причем по крайней мере одна из вертикальных стен каждого пространственного блока 1 выполнена с консолью 3 и горизонтальными дискретно расположенными снаружи стены и консоли ленточными выступами 4, ширина которых равна шири1659594 не стены блока. При этом опорная плоскость

5 каждого из выступов 4 перпендикулярна плоскости стены, на которой она расположена. Такая конструкция обеспечивает заИзобретение относится к строительству и может быть использовано при возведении подземных сооружений открытым спосо6 ом.

Целью изобретения является снижение 5 трудо- и материалозатрат при возведении подземного сооружения с помещениями, расположенными в разных уровнях.

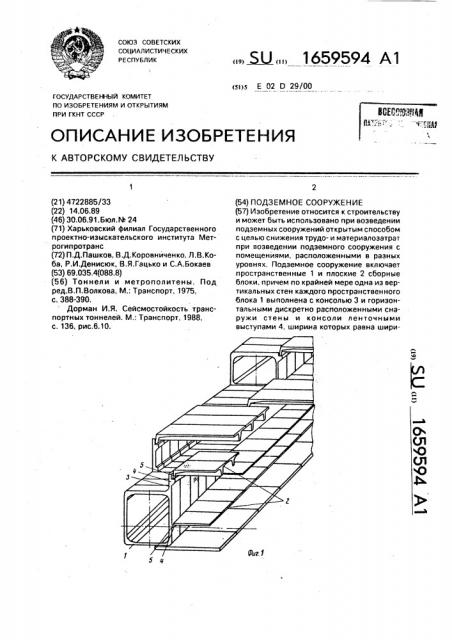

На фиг.1 схематично изображено предлагаемое подземное сооружение, вид в ак- 10 сонометрии; на фиг.2 — объемный блок; на фиг.3-6 варианты выполнения подземного, ооружения, поперечные разрезы до оси симметрии.

Подземное сооружение включает про- 15 странственные 1 и плоские 2 сборные блоки, причем по крайней мере одна из вертикальных стен каждого пространственного блока 1 выполнена с консолью 3 и горизонтальными дискретно расположенными 20 снаружи стены и консоли ленточными выступами 4, ширина которых равна ширине стены блока.

При этом опорная плоскость 5 каждого из выступов 4 перпендикулярна плоскости 25 стены, на которой она расположена. Для образования сооружения с помещениями, расположенными в разных уровнях, объемные блоки 1 устанавливают параллельными рядами. 30

Блоки монтируют следующим образом.

Для образования многоярусного и многолинейного сооружения, изображенного данную жесткость узлов сопряжения, устойчивость их при монтаже беэ дополнительных временных раскреплений, б ил, на фиг. 3 и 4, объемный блок 1 с консолью 3 и выступами 4 устанавливают рядами вплотную друг к другу, каждый ряд на заданном расстоянии один от другого. После этого на ленточный выступ 4 монтируют конструкции примыкающего сооружения, Объемные замкнутые блоки 2, установленные рядом вплотную друг к другу, образуют обделку тоннеля и являются несущей частью объемно-пространственного сооружения.

Использование предлагаемого подземного сооружения обеспечивает заданную жесткость узлов сопряжения, устойчивость их при монтаже беэ дополнительных временных раскреплений. При этом достигается снижение материало- и трудоемкости.

Формула изобретения

Подземное сооружение, включающее пространственные и плоские сборные блоки, о т л и ч а ю щ е е с я тем, что, с целью снижения трудо-и материалозатрат при возведении подземного сооружения с помещениями, расположенными в разных уровнях, по крайней мере одна из вертикальных стен каждого пространственного блока выполнена с консолью и горизонтальными дискретно расположенными снаружи стены и консоли ленточными выступами, ширина которых равна ширине стены блока, причем опорная плоскость каждого из выступов перпендикулярна к плоскости стены, на которой она расположена.

1659594

Фиг. 3

i с

Редактор Ю.Середа

Заказ 1826 Тираж 403 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

3=

Фиг, б

Составитель В.Гоник

Техред М.Моргентал

Фиг. 6

Корректор О.Кундрик
