Стыковое соединение взаимно перпендикулярных сборных железобетонных конструкций

Стыковое соединение взаимно перпендикулярных сборных железобетонных конструкций

Иллюстрации

Показать все

Реферат



Стыковое соединение взаимно перпендикулярных сборных железобетонных конструкций относится к строительству. Целью изобретения является снижение трудоемкости монтажа соединения и повышение прочности. Стыковое соединение взаимно перпендикулярных сборных железобетонных конструкций содержит перпендикулярно пересекающиеся между собой панели 2 и 1, соединенные через закладные детали 4 и 5 болтами 3. При этом горизонтальные панели 2 выполнены с отверстиями по торцовым граням, в которых размещены закладные детали в виде горизонтальных анкерных пластин 5 с отверстиями под болты , а закладные детали 4 ориентированы в вертикальной плоскости в виде изогнутых анкерных выпусков за грань вертикальных панелей 1 с направлением навстречу друг другу и с прорезями под болты. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1659603 А1 (19) (11) (э1)ю Е 04 В 1/38

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4668769/33 (22) 30.03.89 (46) 30.06.91. Бюл, % 24 (75) Н.И.Литвинов (53) 69.057.4:691,022-413 (088.8) (56) Авторское свидетельство СССР

М 1273468, кл, Е 04 В 1/38, 1985. (54) СТЫКОВОЕ СОЕДИНЕНИЕ ВЗАИМНО

ПЕРПЕНДИКУЛЯРНЫХ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ (57) Сгыковое соединение взаимно перпендикулярных сборных железобетонных конструкций относится к строительству. Целью изобретения является снижение трудоемкости монтажа соединения и повышение прочности, Стыковое соединение взаимно перпендикулярных сборных железобетонных конструкций содержит перпендикулярно пересекающиеся между собой панели 2 и 1, соединенные через закладные детали 4 и 5 болтами 3. При этом горизонтальные панели 2 выполнены с отверстиями по торцовым граням, в которых размещены закладные детали в виде горизонтальных анкерных пластин 5 с отверстиями под болты, а закладные детали 4 ориентированы в вертикальной плоскости в виде изогнутых анкерных выпусков за грань вертикальных панелей 1 с направлением навстречу друг другу и с прорезями под болты. 1 ил.

1659603

Составитель Н.Плещеева

Техред М.Моргентал Корректор М.Кучерявая

Редактор Ю.Середа

Заказ 1827 Тираж 442 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушскэя наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к строительству и может быть использовано для соединения железобетонных конструкций, Целью изобретения является снижение трудоемкости монтажа соединения и повышение прочности.

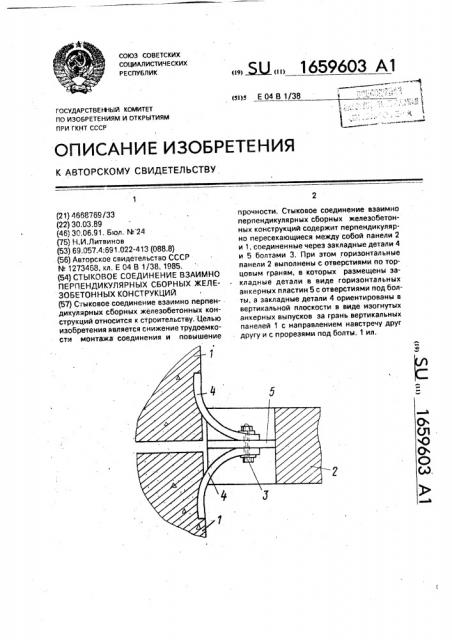

На чертеже -схематично изображено стыковое соединение трех стеновых панелей.

Стыковое соединение взаимно перпендикулярных сборных железобетонных конструкций содержит перпендикулярно пересекающиеся между собой панели 1 и 2, соединенные через закладные детали болтами 3. Закладные детали 4 ориентированы в вертикальной плоскости и выполнены в виде изогнутых анкерных за грань вертикальных панелей 1 с направлением навстречу друг другу и с прорезями под борты, Горизонтальные панели 2 изготовлены с отверстиями по торцовым граням, в которых размещены закладные детали 5 в виде горизонтальных анкерных пластин с отверстием под болты.

Использование предлагаемого соединения позволит повысить эксплуатационную надежность кэк в обычных условиях, так и под воздействием сейсмических нагрузок, так как наличие ориентированных в вертикальной плоскости изогнутых закладных деталей одного направления панелей, соединенных болтами с закладными деталями другого направления панелей, способствует диссипации энергии колеба5 тельного процесса, а также увеличению прочности стыкового соединения при действии нагрузок различных направлений. Применение такого стыкового соединения будет допустимо для всех сочетаний внут10 ренних, наружных стеновых панелей, а также панелей перекрытия, Формула изобретения

Стыковое соединение взаимно перпен15 дикулярных сборных железобетонных конструкций, содержащее перпендикулярно пересекающиеся между собой панели, соединенные через закладные детали болтами, о тл и ч а ю щ е е с я тем, что, с целью

20 снижения трудоемкости монтажа соединения и повышения прочности, закладные детали ориентированы в вертикальной плоскости и выполнены в виде изогнутых анкерных выпусков эа грань вертикальных

25 панелей с направлением навстречу друг к другу и с прорезями под болты, а горизонтальные панели выполнены с отверстиями по торцовым граням с размещенными в них . горизонтальными анкерными пластинами с

30 отверстием под болты.
