Модулятор теплового потока излучения

Модулятор теплового потока излучения

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам модуляции теплового потока излучения и может быть использовано в технике бесконтактного измерения температуры нагретых объектов ,в частности в фотопирометрах Целью изобретения является уменьшение энергопотребления при сохранении эффективности модуляции. Приводом модулятора является упругая стальная пластинка с наложенными на нее пьезоэлектрическими пластинами. На свободном конце этой пластины установлен обтюратор, вибрирующая заслонка, резонансная частота которой равна частоте вынужденных колебаний задающего генеоатора. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК г5ц5 G 01.1 5/02

ГОСУДАРСТВЕННЪ|Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

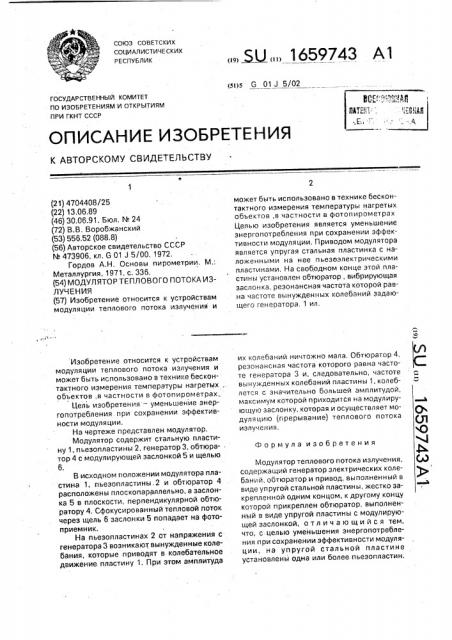

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Формула изобретения (21) 4704408/25 (22) 13,06,89 (46) 30.06.91. Бюл. М 24 (72) В.В. Воробжанский (53) 556.52 (088,8) (56) Авторское свидетельство СССР

М 473906, кл, G 01 J 5/00, 1972.

Гордов А.Н. Основы пирометрии, М.:

Металлургия, 1971, с. 336. (54) МОДУЛЯТОР ТЕПЛОВОГО ПОТОКА ИЗЛУЧЕНИЯ (57) Изобретение относится к устройствам модуляции теплового потока излучения и

Изобретение относится к устройствам модуляции теплового потока излучения и может быть использовано в технике бесконтактного измерения температуры нагретых, объектов,в частности в фотопирометрах„

Цель изобретения — уменьшение энергопотребления при сохранении эффективности модуляции.

На чертеже представлен модулятор.

Модулятор содержит стальную пластину 1, пьезопластины 2, генератор 3, обтюра- . тор 4 с модулирующей заслонкой 5 и щелью

В исходном положении модулятора пластина 1, пьезопластины.2 и обтюратор 4 расположены плоскопараллельно, а заслонка 5 в плоскости, перпендикулярной обтюратору 4, Сфокусированный тепловой поток через щель 6 заслонки 5 попадает на фотоприемник.

На пьезопластинах 2 от напряжения с генератора 3 возникают вынужденные колебания, которые приводят в колебательное движение пластину 1. При этом амплитуда

„„. ЖÄÄ 1659743 А1 может быть использовано в технике бесконтактного измерения температуры нагретых объектов,в частности в фотопирометрах

Целью изобретения является уменьшение энергопотребления при сохранении эффективности модуляции. Приводом модулятора является упругая стальная пластинка с наложенными на нее пьезоэлектрическими пластинами. На свободном конце этой пластины установлен обтюратор, вибрирующая заслонка, резонансная частота которой равна частоте вынужденных колебаний задающего генератора. 1 ил, их колебаний ничтожно мала. Обтюратор 4, резонансная частота которого равна частоте генератора 3 и, следовательно, частоте вынужденных колебаний пластины 1, колеблется с значительно большей амплитудой, максимум которой приходится на модулиру- д ющую заслонку, которая и осуществляет модуляцию (прерывание) теплового потока излучения.

Модулятор теплового потока излучения, содержащий генератор электрических колебаний, обтюратор и привод, выполненный в виде упругой стальной пластины, жестко закрепленной одним концом, к другому концу которой прикреплен обтюратор, выполненный в виде упругой пластины с модулирующей заслонкой, отличающийся тем, что, с. целью уменьшения энергопотребления при сохранении эффективности модуляции, на упругой стальной пластине установлены одна или более.пьезопластин, 1659743

Составитель В,Зуев

Техред M.Ìîðãåíòàë Корректор Т.Колб

Редактор И.Сегляник

Заказ 1834 Тираж 333 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 обкладки которых подключены к генератору электрических колебаний, при этом резонансная частота обтюратора совпадает с частотой генератора электрических колебаний,
