Способ изготовления хлорсеребряного электрода

Способ изготовления хлорсеребряного электрода

Иллюстрации

Показать все

Реферат



Изобретение относится к области приборостроения , преимущественно электрохимического , и может быть использовано в электрохимических методах анализа, контроля производственных процессов, исследования кинетики электродных процессов, термических свойств растворов, в качестве внутреннего вспомогательного электрода при изготовлении стеклянных электродов и электродов сравнение в рН-метрии. Целью изобретения является экономия серебра и улучшение рабочих характеристик электрода . Указанная цель достигается тем, что на предварительно активированную абразивной обработкой титановую подложку наносят нитрат серебра, прокаливают его на воздухе при температуре 700-800°С в течение 1-10 с. Способ позволяет в 160 раз сократить расход серебра и изготавливать электроды различной конфигурации и размеров .

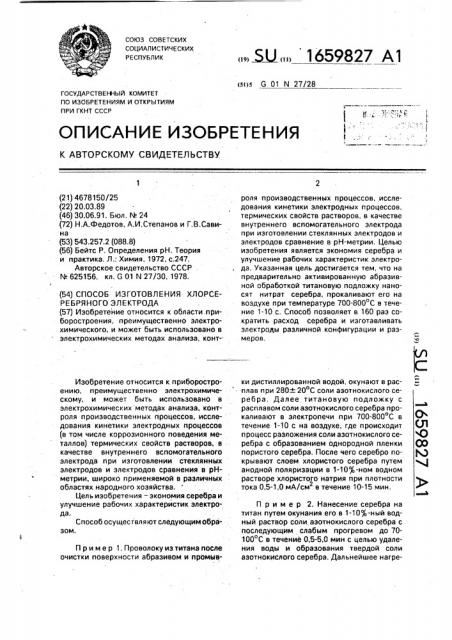

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51)s G 01 N 27/28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. (21) 4678150/25 (22) 20.03.89 (46) 30.06.91. Бюл. ¹ 24 (72) Н.А.Федотов, А.И.Степанов и Г.B.ÑàâèНд (53) 543.257.2 (088.8) (56) Бейтс Р, Определения рН. Теория и практика. Л.: Химия, 1972, с.247.

Авторское свидетельство СССР . № 625156, кл. G 01 N 27/30, 1978. (54) СПОСОБ ИЗГОТОВЛЕНИЯ ХЛОРСЕРЕБРЯНОГО ЭЛЕКТРОДА. (57) Изобретение относится к области.приборостроения, преимущественно электрохимического, и может быть использовано в электрохимических методах анализа, конт-Изобретение относится к приборостроению, преимущественно электрохимическому, и может быть использовано в электрохимических методах анализа, контроля производственных процессов, исследования кинетики электродных процессов (в том числе коррозионного поведения металлов) термических свойств растворов, в качестве внутреннего вспомогательного электрода при изготовлении стеклянных электродов и электродов сравнения в рНметрии, широко применяемой в различных областях народного хозяйства.

Цель изобретения — экономия серебра и улучшение рабочих характеристик электрода.

Способ осуществляют следующим образом.

Пример 1. Проволоку из титана после очистки поверхности абразивом и промывроля производственных процессов, исследования кинетики электродных процессов, термических свойств растворов, в качестве внутреннего вспомогательног0 электрода при изготовлении стеклянных электродов и электродов сравнение в рН-метрии. Целью изобретения является экономия серебра и улучшение рабочих характеристик электрода. Указаннэя цель достигается тем, что на предварительно активированную абразивной обработкой титановую подложку наносят нитрат серебра, прокэливают его на воздухе при температуре 700-800 С в течение 1-10 .с. Способ позволяет в 160 раз сократить расход серебра и изготавливать электроды различной конфигурации и размеров. ки дистиллированной водой, окунают в расплав при 280+ 20 С соли азотнокислого серебра. Далее титановую подложку с расплавом соли азотнокислого серебра прокаливают в электропечи при 700-800 С в течение 1-10 с на воздухе, где происходит процесс разложения соли азотнокислого серебра с образованием однородной пленки пористого серебра. После чего серебро покрывают слоем хлористого серебра путем анодной поляризации в 1-10%-ном водном растворе хлористого натрия при плотности тока 0,5-1,0 мА/см в течение 10-15 мин.

Пример 2. Нанесение серебра на титан путем окунания его e 1-10%-ный водный раствор соли азотнокислого серебра с последующим слабым прогревом до 70100 С в течение 0,5-5,0 мин с целью удаления воды и обрваоввния твердой соли взотнокислого серебра. Дальнейшее нагре1659827 вание с целью разложения соли азотнокислого серебра производят, как и в случае расплава.

Составитель А,Щитов

Редактор М.Недолуженко Техред М.Моргентал Корректор С.Черни

Заказ 1838 Тираж 407 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Способ позволяет: сократить в 160 раз расход серебра; изготовить электроды различной конфигурации и размеров; использовать хлорсеребряный электрод как электрод сравнения, как индикаторный и как проточный за счет получения на элект,( ропроводящей пОдложке однородной пленки пористого серебра.

Формула изобретения

Способ изготовления хлорсеребряного электрода, включающий термообработку пористого серебра на титановой подложке с по5 следующей анодной поляризацией серебряного слоя в водном растворе, содержащем хлорид-ионы, отличающийся тем, что, с целью экономии серебра и улучшения рабочих характеристик электрода, тита новую подложку, 10 активированную абразивной обработкой, покрывают нитратом серебра и прокаливают на воздухе и ри 700-800 С в течение 1-10 с,
