Лубрикатор для исследования газовых скважин

Лубрикатор для исследования газовых скважин

Иллюстрации

Показать все

Реферат

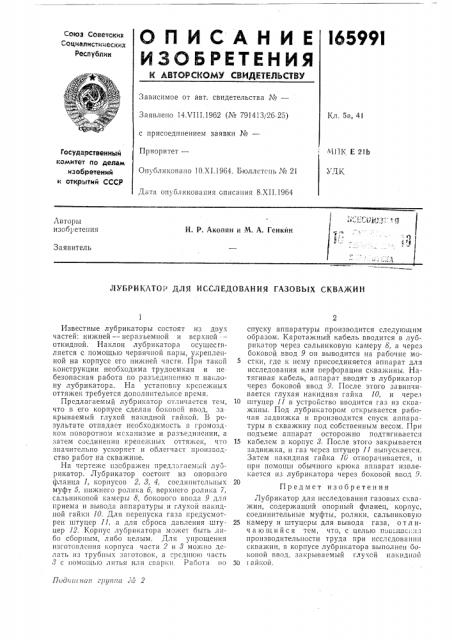

l6599I

Со1оз Советски11

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 14Х111.19б2 (¹ 791413/26-25) с присоединением заявки №вЂ”

Приоритет—

Опубликовано I О.XI.1964. Бюллетень № 21

Кл. 5я, 41

Ц)1К Е 211

Государственный комитет по делам изобретений и открытий СССР

УДK

Дата опубликования списания 8.XII.19á4

ЛУВРИКАТО!! ДЛЯ ИССЛЕДОВАНИЯ ГАЗОВЫХ СКВАЖИН

П!.!д! !!(1-!а» г!уш;а .!!Ь 2

Известные лубрикаторы состоят из двух частей; нижней — нерязьемной и верхней -— откидпой. Наклон лубрикаторя осущесгвляется с помощью червячной пары, укреплениой на корпусе его нижней части. При такой конструкции необходима трудоемкая и небезопасная работа по разъединению и наклоHg лубрикятора. На установку I репехкных оттяжек требуется дополнительное время.

Предлагаемый лубрикатор отличается тем, что в его корпусе сделан боковой ввод, аа крываемый глухой накидной гайкой. Б результате отпадает необходимость в громоздком поворотном механизме и разъединении, а затем соединении крепежных оттяжек, что значительно ускоряет и облегчаст производство работ на скважине.

На i!cpTe Irc»aoáðàæåH предл. !гаемый лубрикатор. Лубрикатор состоит из опор toro фланца 1, корпусов 2, 8, 4, соединительных муфт 5, нижнего ролика б, верхнего ролика 7, сальниковой камеры 8, бокового ввода 9 pÄtл приема и ВыВОда аппаратуры и Глухси накидной гайки 10. Для перепуска газа предусмотрен штуцер 11, а для сброса давления штуцер 12. Корпус лубрикатора может быть лиоо сборным, либо целым. Для упрощения изготовлепи", корпуса части 2 и 8 можно делать из трубных заготовок, г средшою часть

8 с JIDMoùûo литья или свяре11, Работа !!О спуску аппаратуры производится следующим образом. Каротажный кабель вводится в лубрикэтор через сальниковую камеру 8, а через боковой ввод 9 он выводится на рабочие мо5 стки, где к нему присоединяется аппарат длл исследования или перфорации скважины. Натягивая кабель, аппарат вводят в лубрикатор через боковой ввод 9. После этого завинчивается глухая накидная гайка 10, и через

10 штуцер 11 в устройство вводится газ из скважины. Под лубрикатором открывается рабочая задв !жка и производится спуск аппаратуры в скважину под собственным весом. При подъеме аппарат осторожно подтягнваетсл

15 кабелем в корпус 8. После этого закрываетсл задвижка, и газ через штуцер 11 выпускаетсл.

Затем накидная гайка 16 отворачивается, и при помощи обычного крюка аппарат извлекается из лубрикатора через боковой ввод 9.

Предмет изобретения

Лубрикатор для исследования газовых скважин, содержащий опорный фланец, корпус, соединительные муфты, ролики, сальниковую

25 камеру и штуцеры для вывода газа, о т л ич а !о щи йся тем, что, с цепью по» IIUci. :t;I производительности труда при исследоваьнш скважин, в корпусе лубрикатора выполнен боковой ВВОД, зак1)ыВяемый глухой накид!Ий

30 t айкой.

165991

Составитель Э. А. Коган

Техред Ю. В. Баранов Корректор М. П. Ромашова

Редактор И. Г. Карпас

Типография, пр. Сапунова, д. 2

Заказ 3123/18 Тираж 625 Формат бум. 60/90 /8 Объем 0,13 пзд. л, Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открьпий СССР

Москва, Центр, пр. Серова, д. 4
