Способ изготовления наконечника на оптическом волокне

Способ изготовления наконечника на оптическом волокне

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

s G 02 В 6/36

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4721071/10 (22) 03.05.89 (46) 30.06.91. Бюл. М 24 (72) В.А.Фокеев и Е.М.Соколова (53) 535.89(088.8) (56) Патент США М 4087155, кл. 350/06-20, опублик. 1978.

Авторское свидетельство СССР

hh 1208526, кл. 6 03 В 6/36, опублик. 1986. (54) СПОСОБ ИЗГОТОВЛЕНИЯ НАКОНЕЧНИКА НА ОПТИЧЕСКОМ ВОЛОКНЕ (57) Изобретение относится к световодам, в частности к технологии оконцовывания оп„„ „„1659951 А1 тических волокон, и позволяет сократить

"процесс изготовления путем уменьшения объема наращивания металла и исключения контроля его толщины. Конец оптического волокна 7 помещают в прецизионную втулку 6 с центрирующими шариками и прокачивают через ее полость электролит 2. Прокачивание происходит до тех пор, пока гальванически наращиваемый металл анода 3 не заполнит полость втулки 6, после чего автоматически прекратится ток электролита 2 через нее. 1 ил.

1659951

Составитель И.Шилов

Техред М,МОргентал

Корректор M.Êó÷åðÿâýÿ

Редактор M.Келемеш

Заказ 1844 Тираж 341 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород. ул.Гагарина, 101

Изобретение касается световода, в частности . технологии оконцовывания оптического волокна.

Цель изобретения — сокращение процесса изготовления путем уменьшения объема наращивания металла и исключения контроля его толщины.

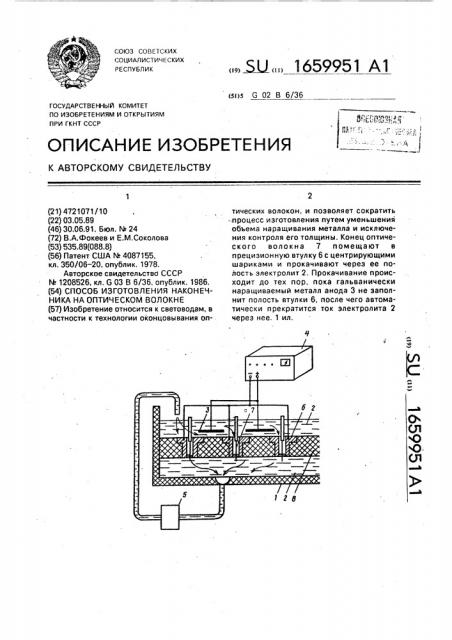

На чертеже дана схема устройства для реализации способа.

На чертеже обозначены: ванна 1 с электролитом 2, анод 3, источник 4 тока, насос

5, прецизионная втулка 6, конец. волокна 7, матрица 8 для втулок 6. Анод 3 выполнен, например, иэ меди. Втулка 6 содержит центрирующие шарики.

Согласно способу предварительно зачищенный, обезжиренный, сенсибилизированный и химически активированный конец волокна 7 (несколько сотен концов на практике) помещают в прецизионную втулку 6, где он центрируется по Оси с помощью трех шариков. После это о включают источник 4 и насос 5, При этом электролит 2 начинает прокачиваться через полость втулки 6, а металл анода 3 осаждается на поверхность конца волокна 7, постепенно заполняя полость втулки 6. Процесс автоматически останавливается при полном заполнении металлом полости втулки 6. На практике

5 длительность процесса составляет несколько часов.

Формула изобретения

Способ изготовления наконечника на

10 оптическом волокне, согласно которому ко-. нец оптического волокна предварительно освобождают от защитной оболочки и подготавливают к гальванической металлизации, а затем помещают его в ванну с

15 электролитом и гальванически наращивают на нем слой металла, отличающийся тем, что, с целью сокращения процесса изготовления путем уменьшения объекта наращиваемого металла и исключения

20 контроля его толщины, конец оптического волокна помещают в прецизионную втулку с центрирующими шариками и в процессе гальванИческого наращивания металла электролит прокачивают через внутреннюю

25 полость втулки.
