Устройство для юстировки оптических элементов

Устройство для юстировки оптических элементов

Иллюстрации

Показать все

Реферат



Изобретение относится к точному приборостроению и может быть использовано в оптико-механических приборах, например для юстировки дифракционных решеток, зеркал и призм. Цель изобретения состоит в повышении надежности юстировки при работе устройства в условиях воздействия вибрации. Устройство содержит корпус 1, в котором жестко закреплена сферическая опора 2, сопряженная с внутренней поверхностью 3 конического отверстия, выполненного в подвижном основании 4, имеющем вид крестовины, образованной полуцилиндрами 5. оси которых взаимно перпендикулярны, а точки их пересечения совпадают с центром С сферы сферической опоры 2. В корпусе 1 выполнены четыре резьбовых отверстия 6, в которые ввернуты регулировочные винты 7 с контргайками 8. Между винтами 7 и основанием 4 установлены призмы 9, в каждой из которых выполнено коническое отверстие 10. Внутренняя поверхность отверстия сопрягается со сферической поверхностью торца регулировочного винта 7. Юстируемый оптический элемент устанавливается на подвижном основании 4. 1 з.п. ф-лы, 3 ил. СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 02 В 7)18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

В с

°

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4721412/10 (22) 24.07.89 (46) 30.06.91, Бюл. М 24 (71) Научно-исследовательский институт прикладных физических проблем им.

А.Н.Севченко (72) А.Н.Красовский, Л.Ч.Неверович, В.Е.Свердликов и Л.Н.Турышев (53) 681.4(088.8) (56) Авторское свидетельство СССР

М 723475, кл. G 02 В 7/18, 1980. (54) УСТРОЙСТВО ДЛЯ ЮСТИРОВКИ ОПТИЧЕСКИХ ЭЛЕМЕНТОВ (57) Изобретение относится к точному приборостроению и может быть использовано в оптико-механических приборах, например для юстировки дифракционных решеток, зеркал и призм. Цель изобретения состоит в повышении надежности юстировки при работе устройства в условиях воздействия

„,. Ж„„1659953 А1 вибрации. Устройство содержит корпус 1 ° в

-.котором жестко закреплена сферическая опора 2, сопряженная с внутренней поверхностью 3 конического отверстия, выполненного в подвижном основании 4, имеющем вид крестовины, образованной полуцилиндрами 5, оси которых взаимно перпендикулярны. а точки их пересечения совпадают с центром С сферы сферической опоры 2. В корпусе 1 BbllloilHGKbl четыре резьбовых отверстия 6, в которые ввернуты регулировочные винты 7 с контргайками 8.

Между винтами 7 и основанием 4 установлены призмы 9, в каждой из которых выполнено коническое отверстие 10. Внутренняя поверхность отверстия сопрягается со сферической поверхностью торца регулировочного винта 7. Юстируемый оптический элемент устанавливается на подвижной основании 4. 1 э.п. ф-лы, 3 ил, 1659953

Изобретение относится к точному приборостроению и может быть использовано в оптико-механических приборах, в частности для юстировки дифракционных решеток, зеркал и призм.

Цель изобретения — повышение надежности юстировки при работе устройства в условиях вибрации.

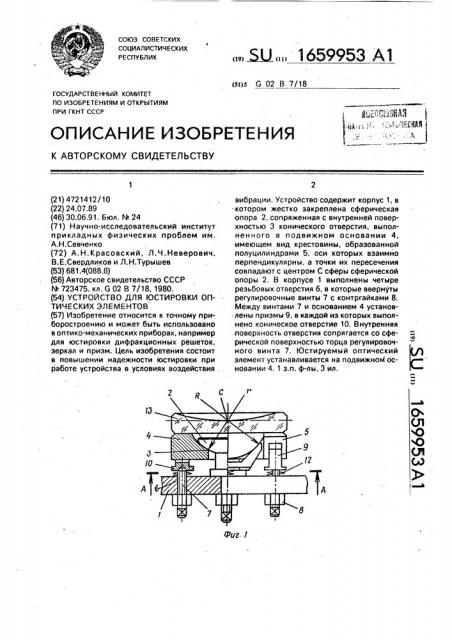

На фиг.1 изображено устройство для юстировки оптических элементов; на фиг,2 — разрез А--А на фиг.1; на фиг,3 — призма в аксонометрии.

Устройство для юстировки оптических элементов состоит из корпуса 1, на котором установлена сферическая опора 2, сопряженная " внутренней поверхностью 3 конического отверстия, выполненного в подви>кном основании 4. Основание 4 имеет вид крестовины. образованной полуцилиндрами 5, оси которых взаимно перпендикулярны, а точка их пересечения совпадает с центром С сферы сферической опоры 2, В корпусе 1 выполнены четыре резьбовых отверстия б„в которые ввернуты регулировочные винты 7 с контргайками 8.

Между регулировочными винтами 7 и подвижным основанием 4 установлены призмы 9, в каждой из которых выполнено дополнительное коническое отверстие 10, Внутренняя поверхность отверстия 10 сопря>кена со сферической поверхностью торца регулировочного винта 7, а выпуклая поверхность полуцилиндра 5 сопряжена с внутренней поверхностью 11 призмы 9.

Подвижное основание 4 подпружинено посредством четырех цилиндрических пружин 12, охватывающих регулировочные винты 7 и размещенных между корпусом 1 и призмами 9.

Оптический элемент 13, например зеркало, установлен на подвижном основании

4, причем его толщина выполнена такой, что центр С сферы опоры 2 совпадает с отража.ощей поверхностью зеркала и его оптической осью, Устройство работает следующим образом.

В исходном положении сферические поверхности TopUQB регулировочных винтов 7 контактируют с внутренней ooBBpxHocTblo конического отверстия 10, выполненного в призме 9, а внутренняя поверхность 11 призмы 9 контактирует с цилиндрической поверхностью полуцилиндров 5, образующих подвижное основание 4, Таким образом, обеспечивается силовое замыкание (прижа5

20 ответствующими контргайками 8.

Так как центр С сферы опоры 2 и точка пересечения осей полуцилиндров 5 совпадают с поверхностью. зеркала 13 и его оптической осью, то при юсти ров ке

ЗО

55 тие) подвижного основания 4 к сферической опоре 2.

Юстировка оптического элемента 13, закрепленного на подвижном состоянии 4, осуществляется по двум ортогональным осям при последовательном ввинчивании — вывинчивании каждого из одной пары диаметрально расположенных регулировочных винтов 7 при неподвижных и установленных по отношению к соответствующим призмам с минимальным зазором (посадка скольжения) другой пары регулировочных винтов 7. Аналогичным образом осуществляется подвижка вокруг другой оси, перпендикулярной первой, По достижении требуемого положения оптического элемента 13 s пространстве подвижка регулировочными винтами 7 прекращается. При этом регулировочные винты 7 контрятся соперемещения зеркала происходят только вокруг этого центра С. При этом полностью исключается возможность линейного смещения оси зеркала относительно оптической оси устройства.

Формула изобретения

1. Устройство для юстировки оптических элементов, содержащее подвижное основание, подпружиненное относительно корпуса, сферическую опору, жестко закрепленную в корпусе и сопряженную с внутренней поверхностью конического отверстия, а также регулировочные винты, установленные в корпусе, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности юстировки при работе устройства в условиях воздействия вибрации, оно снабжено призмами, установленными между выполненными в подвижном основании цилиндрическими поверхностями и торцами регулировочных винтов, в подвижном основании выполнено коническое отверстие, с внутренней поверхностью которой сопряжена сферическая опора, а оси регулировочных винтов параллельны между собой.

2. Устройство по п,1, о т л и ч а ю щ е ес я тем, что торец каждого регулировочного винта выполнен сферическим и сопряжен с внутренней поверхностью дополнительного конического отверстия. которое выполнено в каждой призме.

1659953 фиг. 2

Составитель В.Парамошин

Техред M.Ìîðãåíòàë Корректор С.Черни

Редактор M.Келемеш

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Заказ 1844 Тираж 337 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
