Реферат



Изобретение относится к фотографии и может быть использовано для получения стереопар. Цель изобретения - расширение функциональных возможностей за счет обеспечения съемки быстродвижущихся объектов и повышение качества изображения за счет повышения точности синхронизации Стереофотоблок состоит из двух фотокамер 3 и 4 имеющих общую спусковую клавишу 5, которая через упоры б, 7 взаимодействует со спусковыми кнопками фотокамер 3 и 4 Упор 7 выполнен регулируемым с целью изменения времени срабатывания затвора камеры 4 Синхроконтакты 11, 12 обеих камер соединены последовательно . При спуске затворов вспышка сработает только в том случае, если затворы достаточно синхронизированы. Синхронизация в процессе настройки осуществляется путем изменения положения упора 7 до того, как будут замкнуты оба контакта и сработает вспышка. 1 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л G 03 В 35/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4252914/10 (22) 20,03.87 (46) 30.06.,91. Бюл, М 24 (71) Специальное конструкторское бюро по механизации и автоматизации технологических операций при транспорте и хранении нефтепродуктов "Транснефтеавтоматика" (72) Е.И.Баканов, В.M.×óëèí, В.Ф.Швецов и

Ю.И,Тютюнюк (53) 778.534 (088.8) (56) Приложение к журналу "Юный техник", 1985, М 11. (54) СТЕРЕОФОТОБЛОК С ФОТОВСПЫШКОЙ (57) Изобретение относится к фотографии и может быть использовано для получения стереопар, Цель изобретения — расширение функциональных возможностей за счет

„„!Ж ÄÄ 1659965 А1 обеспечения съемки быстродвижущихся объектов и повышение качества изображения за счет повышения точности синхронизации. Стереофотоблок состоит из двух фотокамер 3 и 4, имеющих общую спусковую клавишу 5, которая через упоры 6, 7 взаимодействует со спусковыми кнопками фотокамер 3 и 4. Упор 7 выполнен регулируемым с целью изменения времени срабатывания затвора камеры 4. Синхроконтакты

11, 12 обеих камер соединены последовательно. При спуске затворов вспышка сработает только в том случае, если затворы достаточно синхронизированы. Синхронизация в процессе настройки осуществляется путем изменения положения упора 7 до того, как будут замкнуты оба контакта и сработает вспышка. 1 ил. 1659965

Составитель (О.Иванов

Редактор М.Келемеш Техред М.Моргентал Корректор Т.Палий

Заказ 1845 Тираж 293 Подписное

ВЧИИПИ Государе:венного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к фотографии и может быть использовано для получения стереопар.

Цель изобретения — расширение функ циональных возможностей за счет обеспе- 5 чения съемки быстродвижущихся объектов и повышение качества изображения за счет повышения точности синхронизации.

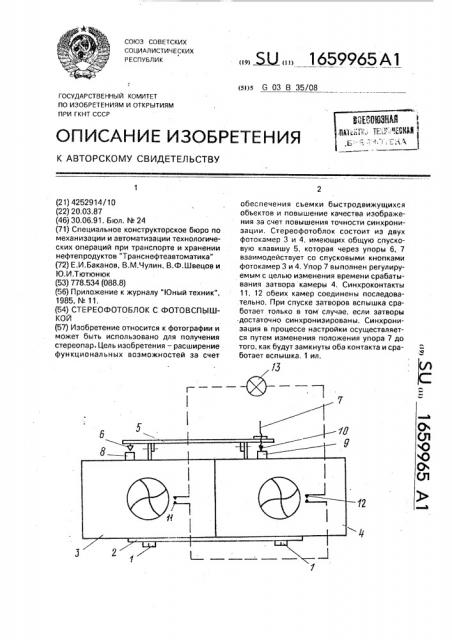

На чертеже схематически показан предложенный стереофотоблок. 10

Стереофотоблок включает установленные с помощью винтов 1 на силовой планке

2 две фотокамеры 3 и 4 и смонтированный на них приводной механизм в виде клавиши

5 с упорами 6 и 7, взаимодействующими со 15 спусковыми кнопками 8 и 9 камер 3 и 4, Упор 7 выполнен в виде подвижного винта

10, Синхроконтакты 11 li, 12 фотокамер 3 и 4 включены последовательно в цепь поджига вспышки 13. 20

Устройство работает следующим образом.

При настройке устанавливают максимальное время выдержки на затворах обеих фотокамер и нажимают на клавишу 5 до 25 срабатывания первого затвора, Затем, вращая винт 10, перемещают упор 7 до того момента, когда сработает второй затвор. В момент срабатывания второго затвора эамыкаются оба синхроконтакта, и по срабатыванию вспышки судят о правильной синхронизации. В этом положении упор 7 фиксируют с помощью контргайки.

Съемку ведут так >ке, как и любым другим фотоаппаратом, устанавливая на обеих камерах одинаковое время выдержки и диафрагму.

В процессе съемки контроль эа правильностью синхронизации осуществляют по работе фотовспышки. Таким же образом можно судить о правильности работы затворов.

Формула изобретения

Стереофотоблок с фотовспышкой, содержащий две жестко связанные между собой фотокамеры, каждая иэ которых имеет синхроконтакт, один из которых соединен с фотовспышкой, и общий спусковой механизм с двумя упорами, взаимодейс гвующими с кнопками спуска, отличающийся тем, что, с целью расширения функциональных возможностей за счет обеспечения съемки быстродвижущихся объектов и повышения качества изображения за счет повышения точности синхронизации, один иэ упоров выполнен с возможностью регулирования положения, а синхроконтакты соединены последовательно,
