Система очистки воздуха для охлаждения и питания двигателя хлопкоуборочной машины

Система очистки воздуха для охлаждения и питания двигателя хлопкоуборочной машины

Иллюстрации

Показать все

Реферат



Изобретение относится к системам очистки воздуха для охлаждения и питания двигателей хлопкоуборочных машин и может быть использовано во всех серийных хлопкоуборочных машинах. Цель изобретения - повышение качества очистки воздуха. Для этого фильтр 2 грубой очистки системы, включающей также воздухозаборник 1 с вентилятором, установлен параллельно передней стенке бункера 3, а очистительный элемент 7, взаимодействующий с фильтрующей поверхностью фильтра, укреплен на передней стенке бункера. Фильтр имеет форму кольцевого сектора с радиусами, равными расстоянию до оси поворотного вала бункера. При разгрузке бункера путем его опрокидывания очистительный элемент (щетка) 7 перемещается относительно фильтра 2 и очищает его поверхность от пыли и сора. 2 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК. ()5 А 01 0 46/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4480918/15 (22) 29,07.88 (46) 07.07,91. Бюл. М 25 (71) Головное специализированное конструкторское бюро по машинам для хлопководства (72) Ш.,,,Асанов, Р.Д.Матчанов, P.Ã.Áèêáóлатов, В.А,Федоров и Р.A.ÀçèçêàðèåB (53) 631,358:633.511 (088.8) (56) Авторское свидетельство СССР

N 321634, кл. А 01 D 46/14, t969. (54) СИСТЕМА ОЧИСТКИ ВОЗДУХА ДЛЯ

ОХЛАЖДЕНИЯ И ПИТАНИЯ ДВИГАТЕЛЯ

ХЛОПКОУБОРОЧНСй МАШИНЫ (57) Изобретение относится к системам очистки воздуха для охлаждения и питания двигателей хлопкоуборочных машин и. может

„„ Ы „„1660616 А1 быть использовано во всех серийных хлопкоуборочных и=øè.íàõ. .Це.л,ь изобргтения— повышение качества очистки воздуха, Для этого фильтр 2 грубой очистки системы, включающей также воздухозаборник 1 с вентилятором, установлен параллельнс передней стенке бункера 3, а очистительный элемент

7, взаимодействующий с фильтрующей поверхностью фильтра, укреплен на передней стенке бункера. Фильтр имеет форму кольцевого сектора с радиусами, равными рас-стоянию до оси поворотного вала бункера.

При разгрузке бункера путем его опрокиды.вания очистительный элемент (щетка) 7 перемещается относительно фильтра 2 и очищаст его поверхность.от пыли и сора.

2 з.п. ф-лы, 3 viR.

1бб0616 ъ

Изобретение относится к системам хлопкоуборочных машин, предназначенным для

o êcTêè воздуха, направляемого на охлаждение и питание их двигателей, и может бь;ть использовано во всех серийных хлопкоуборочных машинах

Целью изобретения является повышение качества очистки воздуха.

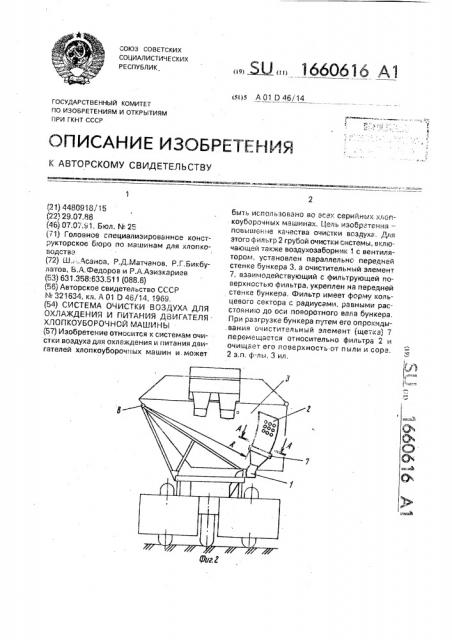

На фиг. 1 изображена хлопкоуборочная машина с установленным воздухозаборником и фильтром с очистительным элементом, вид сбоку; на фиг. 2 — то же, вид спереди; на фиг, 3 — сечение А-А на фиг. 2.

Система содержит воздухозаборник 1 с фильтром 2 грубой очистки, установленный параллельно передней стенке бункера 3, Эта зона является свободной для установки . фильтра и характеризуется низкой запылен-ностью, Воздухозаборник 1 соединен с вентилятором 4 и далее с воэдухоочистителем

5 двигателя через патрубок 6, О истительный элемент 7 выполнен в виде щетки, закрепленной на передней стенке бункера, и контактирует по периметру поперечного сечения фильтра. Фильтр 2 (фиг,2) имеет форму кольцевого сектора с радиусами

Оавными расстояниям до оси поворотного вала 8 бункера при его опрокидывании, В процессе работы воздух засасывается вентилятором 4 через фильтр 2 и воздухозаборник 1 и направляется как на охлаждение двигателя, так и в воздухоочиститель двигателя. При разгрузке бункера путем его опрокидывания относительно оси вала 8 очистительный элемент 7, закрепленный на

5 передней стенке бункера 3, перемещается относительно фильтра 2 и очищает его поверхность от пыли и сора, Предлагаемая система обеспечивает снижение запыленности воздуха, что улуч10 шает условия работы двигателя и увеличивает срок его службы. !

Формула изобретения

15 1. Система очистки воздуха для охлаждения и питания, двигателя хлопкоуборочной машины, включающая воздухозаборник с- фильтром, снабженным перемещаемым очистительным элементом, связанным с

20 бункером машины, отл и ч а ю ща я ся тем, что, с целью повышения качества очистки воздуха, воздухозаборник с фильтром установлен у передней стенки бункера, 2. Система по п.1, отличающаяся

25 тем, что фильтр выполнен в виде кольцевого сектора с радиусами, равными расстоянию до оси опрокидывания бункера.

3. Система по п.1, отличающаяся тем, что очистительный элемент выполнен в

30 виде щетки, закрепленной на передней стенке бункера.

1660616

Составитель В.А, Котов

Редактор И. Шмакова Техред M.Ìoðãåíòàë Корректор 3, Лончакова

Заказ 2068 Тираж 38б Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
