Реферат



Изобретение относится к устройствам для защиты детей и сопровождающего в непригодной для дыхания атмосфере. Целью изобретения является улучшение комфортных условий в оболочке. Устройство содержит герметичную газонепроницаемую оболочку 1 источник подачи воздуха в виде последовательно установленных вентилятора 7 и регенеративного патрона 6. Регенеративный патрон соединен выходом с оболочкой 1, а всасывающая линия вентилятора 7 сообщена с оболочкой через обратный клапан 11. Лицевая часть 12 подсоединена к всасывающей линии вентилятора за обратным клапаном 11. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si>s А 62 В 31/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4618660/23 (22) 12.12.88 (46) 07.07.91. Бюл, М 25 (72) А.С.Болтоносов, А.П.Куприянов, С.А.Ефимов и Г,П.Платенкина (53) 622.867.3(088,8) (56) Патент США М 3196871, кл. 128-140, 1958.

Патент Японии hh 20340/75 кл. 94 D 37, 1971. (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ДЫХАНИЯ СОПРОВОЖДАЮЩЕГО И РЕБЕНКА. 5U 1660706 А1 (57) Изобретение относится к устройствам для защиты детей и сопровождающего в непригодной для дыхания атмосфере. Целью изобретения является улучшение комфортных условий в оболочке, Устройство содержит герметичную газонепроницаемую оболочку 1 источник подачи воздуха в виде последовательно установленных вентилятора 7 и регенеративного патрона 6. Регенеративный патрон соединен выходом с оболочкой 1, а всасывающая линия вентилятора 7 сообщена с оболочкой через обратный клапан 11. Лицевая часть 12 подсоединена к всасывающей линии вентилятора за обратным клапаном 11. 2 ил, 1660706

Изобретение относится к устройствам для защиты органов дыхания и может быть использовано при разработке аппаратов для защиты детей в непригодной для дыхания атмосфере.

Известен аппарат для защиты детей от аэрозолей и в задымленной атмосфере. Он представляет собой оболочку, изготовленную из нескольких слоев волокнистого материала, импрегнированного активированным углем, При возникновении опасно| сти ребенка помещают в оболочку, дыхание в которой осуществляется естественным путем. Однако такой аппарат не может быть использован в атмосфере, содержащей ядовитые вещества, при этом длительность пребывания в нем ребенка ограничена, поскольку концентрация COz в оболочке постепенно возрастает.

Более надежным средством защиты дыхания являются аппараты, полностью изолирующие дыхание потребителя от внешней среды.

Известно устройство для защиты детей во время пожара, представляющее собой раму на колесах, на которой закреплена оболочка в виде прозрачного мешка, внутри которого находится баллон со сжатым воздухом. Дыхательные трубки от баллона ведут внутрь мешка и наружу к защитной маске взрослого. Мешок застегнут на молнию.

Такое устройство обеспечивает полную замену воздуха в мешке, Однако из-за отсутствия в мешке принудительной вентиляции и устройства для поглощения СО2 происходит постепенное накопление двуокиси углерода, что снижает комфортность дыхания ребенка и взрослого. Недостатком данного устройства является также большой расход воздуха иэ баллона, который в данной схеме должен превышать максималь, но возможную суммарную легочную вентиляцию ребенка и взрослого, т.е, 50-60 л/мин, что ограничивает защитную могцность аппарата.

Выдох взрослого производится непосредственно в мешок, что также повышает в нем концентрацию СОз. В период:<ранения аппарата требуется дозаправка баллона.

Целью изобретения является улучшение комфортных условий в оболочке.

Цель достигается тем, что в устройство для защиты дыхания сопровождающего и ребенка, включающем герметичную обо° лочку, соединенные с ней источник подачи кислорода и лицевую часть для сопровождающего, источник подачи кислорода выполнен в виде последовательно установленных вентилятора и регенеративного петро: à, 45

50, 55

4 0 при этом выход регеиеративного патрона сообщен с оболочкой, а всасывающая линия вентилятора сообщена с оболочкой через обратный клапан, причем лицевая часть сопровождающего подсоединена к всасывающей линии вентилятора за обратным. клапаном.

Такой прием позволяет полностью изолировать оболочку от внешней среды и обеспечить циркуляцию газа из оболочки через регенеративный патрон, где он обогащается кислородом и очищается от СО2.

Аппарат можно использовать как для защиты одного ребенка, так и для защиты ребенка и сопровождающего взрослого, причем в последнем случае циркуляция газа через регенеративный патрон может осуществляться даже в случае отказа электровентилятора эа счет определенным образом направленного дыхания сопровождающего.

Таким образом, предложенное устройство одновременно обеспечивает комфортность дыхания и исключает попадание вредных веществ из окружающей атмосферы.

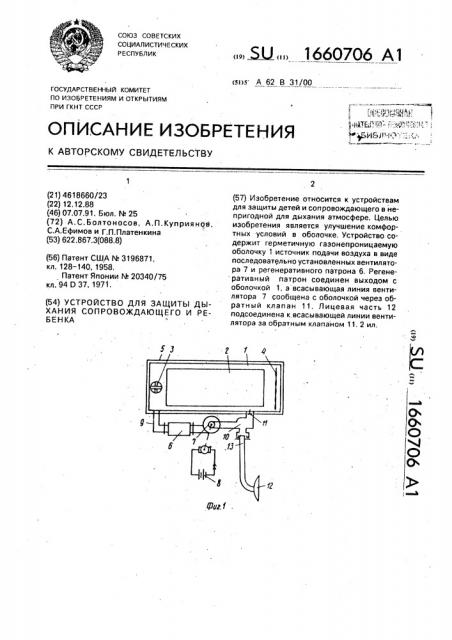

На фиг.1 представлено устройство, общий вид; на фиг.2 — результаты испытаний макетного образца устройства на установке

"искусственные легкие".

Устоойство содержит герметичную оболочку 1 иэ газонепроницаемого непрозрачного материала, В верхнюю часть оболочки вставлена прозрачная пленка 2. Оболочка содержит клапан 3 избыточного давления и закрывается герметичной молнией 4. Оболочка натянута на каркас из алюминиевых трубок 5, на котором крепится регенеративный патрон (РП) 6 с вентилятором 7 и патрон для химических гальванических элементов

8. Выход регенеративного патрона 6 соединен с оболочкой с помощью гофртрубки 9

Вход РП 6 соединен с выходным патрубком вентилятора 7, вход которого подключается к оболочке с помощью клапанной коробки

10 через обратный клапан 11. Через патрубок в клапанной коробке 10 к аппарату подкл,очается маска 12 для сопровождающего взрослого с помощью гофртрубки 13.

Устройство работает следующим образом.

Перед эксплуатацией аппарата необходимо помест ить два химических гальванических элемента по 1,5 В патрон, При возникновении опасности ребенка помещают в оболочку 1 и закрывают герметичную молнию 4. Клапанную коробку 10 переводят в фильтрующий режим работы и включают вентилятор 7.

В первые 1 — 2 мин, до срабатывания клапана 3 избь точного давления, аппарат работает в фильтрующ-.м режиме, -.,å. воздух

1660706 из атмосферы поступает в оболочку 1 заканчивается вентилятором 7 через клапанную коробку 10 и РП 6, в котором он очищается и обогащается кислородом. Использование атмосферного воздуха позволяет, во-первых, создать необходимый запас воздуха для дыхания ребенка в первые минуты, а во-вторьix, снизить концентрацию кислорода в оболочке, что обеспечивает безопасность работы двигателя вентилятора, При заполнении оболочки аппарат отключается от атмосферы. Для этого клапанная коробка

10 переводится в изолирующий режим работы.

В изолирующем режиме работы газ, находящийся в оболочке 1 постоянно прокачивается вентилятором 7 через РП 6 и вновь поступает в оболочку 1, В РП 6 газ подпитывается кислородом и очищается от С02, Такая схема позволяет поддерживать в оболочке концентрацию СОр в среднем 0,50 6о, При подключении к аппарату сопровождающего взрослого газовоздушная смесь на вдох поступает в маску 12 непосредственно иэ оболочки, а выдох будет осуществляться через РП 6, где ГВС очищается от СО2. Таким образом, подключение сопровождающего к аппарату не оказывает существенного влияния на изменение концентрации С02 в оболочку 1.

Кроме того, такое соединение вентилятора и маски позволяет снизить соп ротивление дыханию сопровождающего.

При отказе вентилятора возможно дальнейшее использование аппарата при условии подключения к нему сопровождающего взрослого. При этом благодаря обратному клапану 11 выдох сопровождающего производится через РП 6, т.е. своим дыханием сопровождающий способствует замене газовоздушной смеси в оболочке 1 и очистке ее от С02 в РП 6.

Таким образом, техническое решение обеспечивает постоянную очистку газовоздушной смеси в оболочке от СО2 и обогащение ее кислородом, а также снижает сопротивление дыханию сопровождающего, что увеличивает комфортность дыхания ребен5 ка и взрослого.

На графике фиг,2 представлены результаты испытаний макетного образца на

"искусственных легких", где по оси абсцисс отложено время в минутах, а по оси орди1,0 нат — процентное содержание С02 и Ог в оболочке камеры соответственно кривые (1-3) и - (1 — 3 ).

Кривые 1,1 — испытания камеры с одним ребенком при легочной вентиляции Бл/мин;

15 кривые 2,2 — испытания камеры с ребенком и сопровождающим при суммарной легочной вентиляции 30 л/мин; кривые 3, 3 испытания камеры с ребенком и сопровождающим при легочной вентиляции 30 л/мин

20 с имитацией отказа вентилятора.

Как видно из графика, при работе аппарата поддерживаются комфортные условия дыхания как для ребенка, так и для сопровождающего. Эксплуатация аппарата воз25 можна даже и ри.отказе электровентилятора (кривые 3,3). что говорит о высокой надеж. ности выбранной схемы аппарата, Формула изобретения

Устройство для защиты дыхания сопровождающего и ребенка, содержащее герметичную оболочку, соединенные с ней источник подачи воздуха и лицевую часть

35 для сопровождающего, о т л.и ч а ю щ е ес я тем, что, с целью улучшения комфортных условий в оболочке, источник подачи воздуха выполнен в виде последовательно установленных вентилятора и регенеративного

40 патрона, при этом выход патрона сообщен с оболочкой, а всасывающая линия вентилятора сообщена с оболочкой через обратный клапан, причем лицевая часть сопровождающего подсоединена к всасывающей линии

45 вентилятора за обратным клапаном.

1660706

Редактор Г.Гербер

Заказ 2072 Тираж 283 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

go 0g ю zozo ю ык юепааюжап r u

@us. Г

Составитель H,Óëüøèíà

Техред M.Ìoðãåíòàë Корректор Э,Лончакова
