Союз Советск,1х

Социалистических

Республик

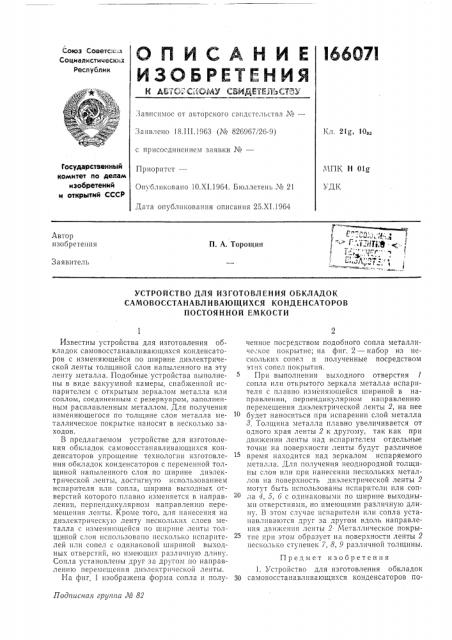

О П И C А Н И Е l6607I

И ЗО Б РЕТЕН ИЯ

К ABVGi.С (ОМУ СВИДЕТЕЛЬСТВУ

Зависимое от аьторского свидетельства №вЂ”

Заявлено 18.111.1963 (¹ 826967/26-9) с присоединением заявки №вЂ”

Кл. 21д, 10о»

Государственный комитет по делам изобретений и открытий СССР

МПК Н Щд

Приорптет—

Опубликовано 10.XI 1964. Бюллетень М 21

Дата опубликования описания 25.XI.1964

Автор изобретения

;=-0-- -

" Г,1 г1Д ф .

)-..

J,. - г г-г ° °

П. А. Торощин

Заявитель

УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ОБКЛАДОК

САМОВОССТАНАВЛИВАЮЩИХСЯ КОНДЕНСАТОРОВ

ПОСТОЯННОЙ ЕМКОСТИ

Подггисная гругггга № 82

Известны устройства для изготовления обкладок самовосстанавливающихся конденсаторов с изменяющейся по ширине диэлектрической ленты толщиной слоя напыленного на эту ленту металла. Подобные устройства выполнены в виде вакуумной камеры, снабженной испарителем с открытым зеркалом металла или соплом, соединенным с резервуаром, заполненным расплавленным металлом. Для получения изменяющегося по толщине слоя металла металлическое покрытие наносят в несколько заходов.

В предлагаемом устройстве для изготовления обкладок самовосстанавливающихся конденсаторов упрощение технологии изготовления обкладок конденсаторов с переменной толщиной напыленного слоя по ширине диэлектрической ленты, достигнуто использованием испарителя или сопла, ширина выходных отверстий которого плавно изменяется в направлении, перпендикулярном направлению перемещения ленты. Кроме того, для нанесения на диэлектрическую ленту нескольких слоев металла с изменяющейся по ширине ленты толщиной слоя использовано несколько испарителей или сопел с одинаковой шириной выходных отверстий, но имеющих различнуго длину.

Сопла установлены друг за другом по направлению перемещения диэлектрической ленты.

На фнг. 1 изобра>кена форма сопла и полученное посредством подобного сопла металлическое покрытие; на фпг. 2 — набор из нескольких сопел и полученные посредством этих сопел покрытия.

Г1ри выполнении выходного отверстия 1 сопла или открытого зеркала металла испарнтеля с плавно изменяющейся шириной в направлении, перпендикулярном направлению перемещения диэлектрической ленты 2, на нее будет наноситься при испарении слой металла

8, Толщина металла плавно увеличивается от одного края ленты 2 к другому, так как при движении ленты над испарителем отдельные точки на поверхности ленты будут различное время находится над зеркалом нспаряемого металла. Для получения неоднородной толщины слоя или при нанесении нескольких металлов на поверхность диэлектрической ленты 2 могут быть использованы пспарители или соп20 ла 4, 5, 6 с одинаковыми по ширине выходными отверстиями, но имеющими различную длину. В этом случае испарители пли сопла устанавливаются друг за другом вдоль направления движения ленты 2 Металлическое покрытие п1>и этом образует на поверхности ленты 2 несколько ступенек 7, 8, 9 различной толщины.

Предмет изобретения

1. Устройство для изготовления обкладок

30 самовосстанавлнвающихся конденсаторов по16607!

1 стиг.Г стиг.1

Составитель 3. В. Крейнин

Корректор Т. В. Муллина

Редактор Н. С. Коган Техред T. П. Курилко

Заказ 3017713 Тираж 1100 Формат бум. 60+90 /8 Объем 0,16 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 стоянной емкости, выполненное в виде вакуумной камеры, снабженной испарителем с открытым зеркалом металла или соплом, соединенным с резервуаром, заполненным расплавленным металлом, отличающееся тем, что, с целью упрощения технологии изготовления обкладок конденсаторов с переменной толщиной напыленного слоя по ширине диэлектрической ленты, в нем использован испаритель или сопло, ширина выходных отверстий которого плавно изменяется в направлении, перпендикулярном направлению перемещения диэлектрической ленты, 2. Устройство по п. 1, отлич ающееся тем, что, с целью нанесения на диэлектрическую ленту нескольких слоев металла с изменяющейся по ширине ленты толщиной слоя, использовано несколько испарителей или сопел с одинаковой шириной выходных отверстий, но имеющих различную длину, и установленных друг за другом по направлению перемещения диэлектрической ленты.
