Гидрогрохот

Гидрогрохот

Иллюстрации

Показать все

Реферат



Изобретение относится к разделению материалов по крупности на просевающих поверхностях при гидрогрохочении и м.б. использовано при обезвоживании пульпы, при грохочении липких, глинистых и мелкодисперсных материалов. Цель изобретения - повышение эффективности грохочения. Наклонная просеивающая поверхность грохота, установленная в его корпусе, выполнена из поперечных 3 и продольных 15 эластичных струн, которые закреплены соответственно посредством продольных планок 6, расположенных вдоль болтов корпуса, и поперечных планок 16 на обоих концах грохота. Одна из продольных 6 и одна из поперечных 16 планок установлены вне просеивающей поверхности с возможностью возвратно-поступательных перемещений в вертикальных плоскостях. На этих планках закреплены вибровозбудители. Пульпа из сопл 4 подается на неподвижную просеивающую поверхность. Для периодической очистки грохота от застрявших частиц посредством вибровозбудителей возбуждают колебания перемещающихся планок 6 и 16 в вертикальных плоскостях. Колебания планок 6 и 16 вызывают вертикальные волны упругих поперечных деформаций в струнах, которые воздействуют на застрявшие в ячейках частицы. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕ СКИХ

РЕСПУБЛИК (ss)s В 07 В 1/28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4406289/03 (22) 07.04.88 (46) 07.07.91. Бюл. ЬВ 25 (71) Институт горного дела С0 АН СССР (72) А.Я.Тишков, Х.Б.Ткач, Л,И.Гендлина, .А.А.Дмитриев и Л.А.Вайсберг (53) 621.928 {088.8) (56) Авторское свидетельство СССР

hh 473529, кл. В 07 В 1/28, 1972.

Авторское свидетельство СССР

М 1039586, кл. В 07 В 1/40, 1982. (54)ГИДРОГРОХОТ (57) Изобретение относится к разделению материалов по крупности на просеивающих поверхностях при гидрогрохочении и м.б. использовано при обезвоживании пульпы, при грохочении липких, глинистых и мелкодисперсных материалов. Цель изобретения — повышение эффективности грохочения.

Наклонная просеивающая поверхность грохота, установленная в его корпусе, выполне„„ Ы„„1660765 А1 на иэ поперечных 3 и продольных 15 эластичных струн, которые закреплены соответственно посредством продольных планок 6, расположенных вдоль болтов корпуса, и поперечных планок 16 на обоих концах грохота. Одна из продольных 6 и одна из поперечных планок установлены вне просеивающей поверхности с возможностью возвратно-поступательных перемещений в вертикальных плоскостях. На этих планках закреплены вибровозбудители. Пульпа из сопл 4 подается на неподвижную просеивающую поверхность. Для периодической очистки грохота от застрявших частиц посредством вибровозбудителей возбуждают колебания перемещающихся планок 6 и

16 в вертикальных.плоскостях. Колебания планок 6 и 16 вызывают вертикальные волны упругих поперечных деформаций в струнах, которые воздействуют на застрявшие в ячейках частицы. 4 ил.

Ов

1660765

10 зом.

Изобретение относится к устройствам для разделения материалов по крупности на просеивающих поверхностях при гидрогрохочении и может быть использовано при обезвоживании пульпы, при грохочении липких, глинистых и мелкодисперсных материалов.

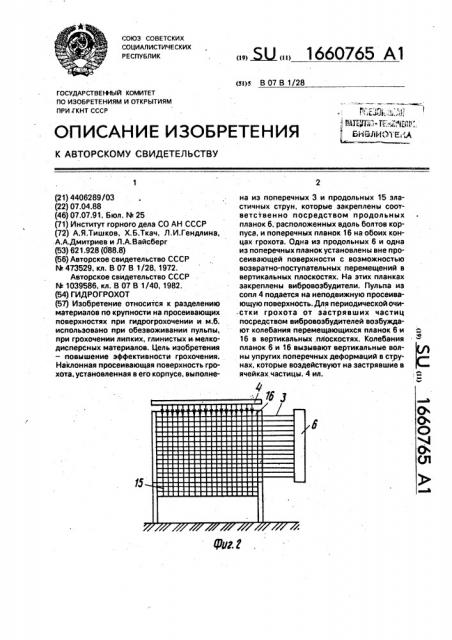

Цель изобретения — повышение эффективности грохочения, На фиг. 1 показан гидрогрохот, вид сбо. ку; на фиг. 2 — то же. вид спереди; на фиг. 3— волна деформаций поперечных струн; на фиг. 4 — сечение А — А на фиг. 1.

Гидрогрохот состоит из наклонной просеивающей поверхности 1, установленной в корпусе 2 и состоящей из поперечных 3 и продольных 15 струн. Поперечные струны 3 крепятся вдоль бортов корпуса 2 посредством продольных планок 6 и 7; Продольные струны 15 крепятся на обоих концах грохота посредством планок 16. расположенных поперек корпуса(нижняя планка не показана).

Зазоры между струнами 3 и 15 образуют ячейки 12 просеивающей поверхности. Продольная планка 6 и верхняя поперечная планка 16 установлены вне просеивающей поверхности грохота с воэможностью возвратно-поступательных перемещений в вертикальных плоскостях, Направление перемещений может задаваться посредством направляющих 17 (фиг. 1). На перемещающихся nnawax закреплены вибровозбудители 5 и 14. Планка с вибровозбудителем может крепиться на струнах консольио (фиг;

3 и 4) при этом струны зажаты между пластинами 8 и 9, опирающимися на корпус 2 посредством упругих связей 10 и 11. 8 качестве этих упругих связей возможно применение резинового бруска 13» который обеспечивает перемещение струн в вертикальном направлении и герметичность корпуса 2. 8 верхней части грохота расположены сопла 4 для подачи исходного материала.

Гидрогрохот работает следующим обра20

Пульпа из сопл 4 подается на неподвижную просеивающую поверхность 1, на которой под действием сил гравитации происходит разделение исходного материала, При грохочении возможно забивание ячеек "трудными" частицами материала. Периодическая очистка просеивающей поверхности 1 осуществляется возбуждением поперечных колебаний струн 3 и 15. Вибровозбудителями 5 и 14 задаются колебания планок 6 и 16 в вертикальных плоскостях.

Эти колебания создают вертикальные волны упругих поперечных деформаций в струнах 3 и 15. Волны деформаций проходят вдоль струн и, отразившись от неподвижных планок креплений, возвращаются назад. В итоге, застрявшие в сите частицы освобождают ячейки просеивающей поверхности.

Формула изобретения

Гидрогрохот, включающий корпус, установленную в нем просеивающую поверхность в виде поперечных эластичных струн, закрепленных на продольных планках вдоль бортов корпуса, и вибровоэбудитель, закрепленный вне просеивающей поверхности на одной иэ продольных планок, которая установлена с возможностью возвратно-поступательного перемещения, отличающийся тем, что, с целью повышения эффективности грохочения, планка с вибровозбудителем установлена с возможностью перемещений в вертикальном направлении, а грохот снабжен дополнительными эластичными струнами, продольно установленными в корпусе и образующими с поперечными струнами просеивающую поверхность, поперечными планками, на которых закреплены продольные струны на обоих концах грохота, и дополнительным вибровозбудителем, закрепленным вне просеивающей поверхности на одной из поперечных планок, которая установлена с возможностью возвратно-поступательного перемещения в вертикальном направлении.

1660765

7 15

Фиг Я

4-A о

Составитель М. Зайцев

Тех ред M.Ìîðãåíòàë Корректор М. Кучерявая

Редактор С. Пекарь

Заказ 2075 Тираж 384. Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
