Горелка для сварки в шелевую разделку

Горелка для сварки в шелевую разделку

Иллюстрации

Показать все

Реферат



Изобретение относится к сварочному производству и может быть использовано для сварки деталей встык. Цель изобретения - упрощение конструкции с одновременным повышением срока службы, надежности и качества зоны защиты. Горелки содержат корпус 1, токоподвод 2 с каналами для прохода ленточного электрода 3. В нижней части корпуса 1 установлена ось 4 с продольными и поперечными прорезями 6. На оси выполнены лыски 7, которые находятся в контакте со штоками 8. Попеременное опускание штоков 8 приводит к вращению оси 4 и колебанию ленточного электрода 3. Наличие поперечных прорезей 6 позволяет охлаждать ось 4 проходящим защитным газом, улучшить качество защиты зоны сварки. 3 ил.

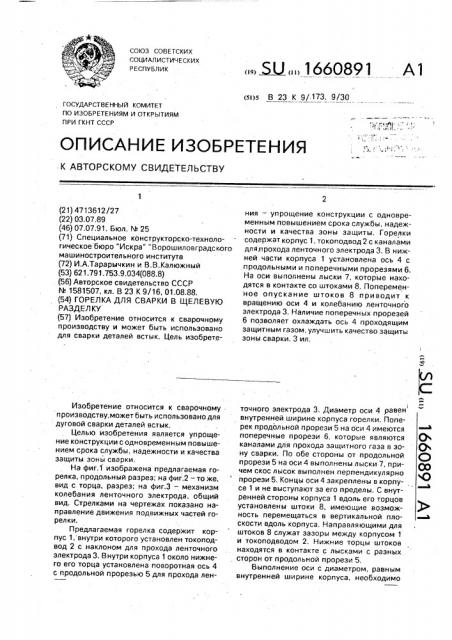

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 23 К 9/,173, 9/30

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 riipj- > 1 г И

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4713612/27 (22) 03.07.89 (46) 07.07.91. Бюл. М 25 (71) Специальное конструкторско-технологическое бюро "Искра" "Ворошиловградского машиностроительного институтв (72) И.А.Тарарычкин и В.В.Калюжный (53) 621.791.753.9.034(088,8) (56) Авторское свидетельство СССР

М 158 1507, кл. В 23 К 9/16, 01,08.88. (54) ГОРЕЛКА ДЛЯ СВАРКИ В ЩЕЛЕВУЮ

РАЗД,ЕЛКУ (57) Изобретение относится к сварочному производству и может быть использовано для сварки деталей встык. Цель изобретеИзобретение относится к сварочному производству, может быть использовано для дуговой сварки деталей встык, Целью изобретения является упрощение конструкции с одновременным повышением срока службы, надежности и качества защиты зоны сварки, На фиг.1 изображена предлагаемая горелка, продольный разрез; на фиг.2 — то же, вид с торца, разрез; на фиг.3 — механизм колебания ленточного электрода, общий вид. Стрелками на чертежах показано направление движения подвижных частей горелки.

Предлагаемая горелка содержит корпус 1, внутри которого установлен токоподвод 2 с наклоном для прохода ленточного электрода 3. Внутри корпуса 1 около нижнего его торца установлена поворотная ось 4 с продольной прорезью 5 для прохода лен.,.. Ю 1660891 А1 ния — упрощение конструкции с одновременным повышением срока службы, надежности и качества зоны защиты. Горелки содержат корпус 1, токоподвод 2 с каналами для,прохода ленточного электрода 3. В нижней части корпуса 1 установлена ось 4 с продольными и поперечными прорезями 6.

На оси выполнены лыски 7, которые находятся в контакте со штоками 8. Попеременное опускание штоков 8 приводит к вращению оси 4 и колебанию ленточного электрода 3. Наличие поперечн ых прорезей

6 позволяет охлаждать ось 4 проходящим защитным газом, улучшить качество защиты зоны сварки. 3 ил.

0} точного электрода 3. Диаметр оси 4 равен внутренней ширине корпуса горелки. Поперек продольной прорези 5 на оси 4 имеются поперечные прорези 6, которые являются (Ь каналами для прохода защитного газа в зо- 01 ну сварки. По обе стороны от продольной прорези 5 на оси 4 выполнены лыски 7, при- gp чем скос лысок выполнен перпендикулярно прорези 5. Концы оси 4 закреплены в корпу1 се 1 и не выступают за его пределы. С внутренней стороны корпуса 1 вдоль его торцов установлены штоки 8, имеющие возможность перемещаться в вертикальной плоскости вдоль корпуса. Направляющими для штоков 8 служат зазоры между корпусом 1 и токоподводом 2. Нижние торцы штоков находятся в контакте с лысками с разных сторон от продольной прорези 5.

Выполнение оси с диаметром, равным внутренней ширине корпуса, необходимо

1660891 для того, чтобы защитный газ в зону сварки поступал через поперечные прорези оси, В исходном положении продольная прорезь 5 находится в вертикальной плоскости, а опорные поверхности лысок 7 — в горизонтальной. Включают механизм подачи ленточного электрода.3. Пропускают ленточный электрод через продольную прорезь 5. Затем поочередно начинают опускать штоки 8. При этом нижний торец одного штока 8 нажимает на лыску 7 и поворачивает ось 4. Продольная ось отклоняется от вертикального положения и конец ленточного электрода 3 также повернется за прорезью 5. Поперечные прорези 6 также повернутся в направлении наклона ленточного электрода 3, обеспечивая надежную защиту эоны сварки, смещенную в этом случае от вертикальной оси горелки на расстояние, определяемое углом наклона и свободным вылетом ленточного электрода

3, Для изменения направления наклоналенточного электрода 3 первый шток 8 поднимают. а второй опускают и он нажимает на лыску 7, но уже с другой стороны от продольной прорези 5, что вызовет поворот оси

4 в противоположную от прежнего ее положения сторону.

Таким образом, попеременно опуская штоки 8 и воздействуя на лыски 7, вызывают колебания конца ленточного электрода. В качестве привода движения штоков 8 может быть использован любой механизм, например кулачковый, Кулачки связаны с электродвигателем постоянного тока, Меняя частоту вращения двигателя, можно изменять частоту движения штоков, т.е. частоту колебаний ленточного электрода. Если оба штока не будут воздействовать на лыски 7, то.продольная прорезь 5 под воздействием упругости ленточного электрода 3 займет вертикальное положение и сварка будет осуществляться без колебаний.

Техническими преимуществами предлагаемой горелки являются;

1) упрощение конструкции (отсутствие двух кулачков и двух направляющих как са5 мостоятельных деталей):

2) уменьшение общей ширины горелки, ось короче, нет кулачков и направляющих;

3) обеспечение качественной защиты зоны сварки по всей ширине валика за счет

10 изменения направления истечения газа в соотношении с изменением направления движения ленточного электрода;

4) повышение надежности работы за счет того, что доступ к подвижным деталям, 15 размещенным внутри корпуса, полностью закрыт осью повышенной жесткости;

5) повышение срока службы горелки за счет уменьшения трения между электродом и прорезью и интенсивного охлаждения оси

20 защитным газом.

Формула изобретения

Горелка для сварки в щелевую разделку, 25 содержащая корпус, внутри которого расположен токоподвод с каналом для прохода ленточного электрода, ось с прорезью для прохода ленточного электрода, установленную в корпусе горелки, и штоки, установлен30 ные с возможностью перемещения вдоль корпуса, отличающаяся тем, что, с целью упрощения конструкции и повышения срока службы, надежности и качества защиты зоны сварки, поворотная ось выпол35 нена с диаметром, равным внутренней ширине корпуса горелки, прорезями для прохода защитного газа, расположенными поперек прорези для прохода ленточного электрода и с лысками, расположенными по

40 обе стороны от прорези перпендикулярно ей, штоки размещены в корпусе горелки, выполнены со скосами на рабочем торце и установлены в контакте с лысками оси, 1660891
