Изобретение относится к станкостроению, в частности к приспособлениям для закрепления вакуумным способом детали при обработке или транспортировке последней.

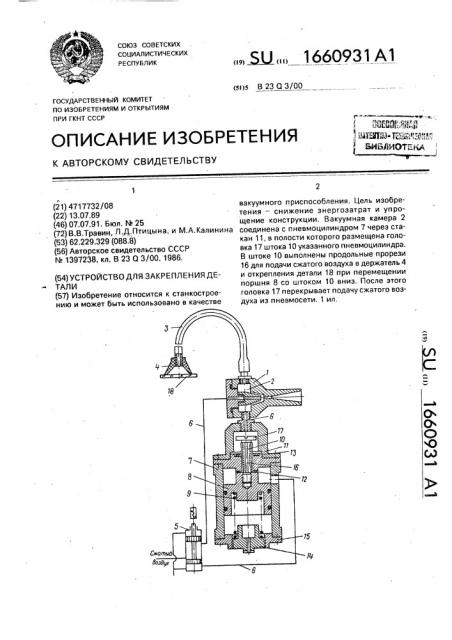

Целью изобретения является снижение энергозатрат и упрощение конструкции, На чертеже изображено устройство, продольный разрез.

Устройство состоит из струйного насоса

1, в камере 2 которого создается вакуум.

Вакуумная камера 2 соединена шлангом 3 с держателем 4. Пневморегулятор 5 связан соединительными магистралями 6 со струйным насосом 1 и его вакуумной камерой 2 через пневматический клапан, выполненный в виде пневмацилиндра 7 с поршнем 8, подпружиненным пружиной 9 и штоком 10, На корпусе пневмоцилиндра 7 жестко закреплен стакан 11, который размещен в со единительной магистрали 6, связывающей пневмоцилиндр 7 с вакуумной камерой 2.

Для герметизации пневмоцилиндра 7 и стакана 11 предназначены прокладки 12 и

13, а для регулирования усилия пружины 9 служит втулка 14, установленная по резьбе в крышке 15 пневмоцилиндра 7. Шток 10 выполнен с продольными прорезями 16 и снабжен головкой 17, размещенной в стака-. не 11.

Устройство работает следующим образом.

° Сжатый воздух из пневмосети через пневморегулятор 5 поступает в канал струйного насоса 1, создавая вакуум в камере 2, шланге 3 и в полости держателя 4, который при взаимодействии с деталью 18 закрепляет ее. При этом поршень 8 пневмоцилиндра

7 под действием пружины 9 находится в верхнем положении и, прижимая йрокладку

12, герметиэирует стакан 11, а следовательно, и вакуумную камеру 2, Вакуум, создаваемый в камере 2, усиливает притяжение поршня 8 к прокладке 12, После выполнения технологической операции с деталью 18 пневморегулятор 5 переключается и сжатый воздух направляется в верхнюю полость пневмоцилиндра 7, Под действием сжатого воздуха поршень 8 вместе со штоком 10 перемещается вниз. В

5 этом время через продольные прорези 16 сжатый воздух поступает в стакан 11, вакуумную камеру 2 и в полость держателя 4, чем обеспечивает быстрое открепление детали

18, При дальнейшем перемещении поршня

10 8 со штоком 10 головка 17 последнего, прижимая прокладку 13, герметизирует стакан

11 со стороны пневмоцилиндра 7 и расход сжатого воздуха прекращается. Количество расходуемого на открепление детали сжато15 го воздуха зависит от количества и размера продольных прорезей 16 и скорости перемещения поршня 8 вниз.

Таким образом, предлагаемоеустройство позволяет при выполнении вспамога20 тельных операций, которые могут составить в технологическом цикле до 50 времени, существенно сократить расход сжатого воздуха, что приводит к снижению энергозатрат, Кроме того, предлагаемое устройство

25 конструктивно проще.

Формула изобретения

Устройство для закрепления детали, содержащее струйный насос с вакуумной ка30 мерой и держателем, пневморегулятор, установленный на входе струйного насоса и соединенный магистралями через пневматический клапан, выполненный в виде пневмоцилиндра с подпружиненным поршнем и

35 штоком, с вакуумной камерой струйного насоса, о т л и ч а ю щ е е с я тем, что, с целью снижения энергозатрат и упрощения конструкции, устройство снабжена жестко закрепленным на пневмоцилиндре и размещенным

40. в магистрали, соединяющей пневмоцилиндр с вакуумной камерой, стаканом, при этом шток пневмоцилиндра выполнен с продольными прорезями и снабжен головкой, размещенной в стакане и предназначенной для

45 герметизации последнего со стороны пневмоцилиндра,
