Устройство для автоматической очистки посадочной поверхности шпинделя станка

Устройство для автоматической очистки посадочной поверхности шпинделя станка

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и позволяет упростить конструкцию. Устройство содержит корпус 1, втулку 2 с чистящим покрытием 3 и зубчатым венцом 8, промежуточную шестерню 9, центральную шестерню 10, жестко связанную с фиксатором, содержащим стержень 15, подвижный относительно втулки 16. При работе устройства корпус 1 прижимается к шпинделю 22, а стержень 15 входит в ответное отверстие 20, фиксируя положение рычага 14. Промежуточная шестерня 9, обкатываясь вокруг центральной шестерни 10, передает вращение от корпуса 1 на втулку 2. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК л "" )

ii.йаП2- Г. ;,.:ЛЯМИН,, &65.6й )ТЕНА (5ц5 В 23 0 3/157

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

20 (21) 4643795/08 (22) 30,01.89 (46) 07,07.91. Бюл, N 25 (72) С,Г.Давлятшин и Ю.И.Вычугжанин (53) 621.9-27 (088.8) (56) Заявка ФРГ М 3119597, кл, В 23 0 3/157, 1981. (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ

ОЧИСТКИ ПОСАДОЧНОЙ ПОВЕРХНОСТИ

ШПИНДЕЛЯ СТАНКА (57) Изобретение относится к машиностроению и позволяет упростить конструкцию, „„. Ж „„1660936 А1

Устройство содержит корпус 1, втулку 2 с чистящим покрытием 3 и зубчатым венком

8, промежуточную шестерню 9, центральную шестерню 10, жестко связанную с фиксатором, содержащим стержень 15, подвижный относительно втулки 16, При работе устройства корпус 1 прижимается к шпинделю 22, а стержень 15 входит в ответное отверстие 20, фиксируя положение рычага 14, Промежуточная шестерня 9, обка. тываясь вокруг центральной шестерни 10, передает вращение от корпуса 1 на втулку

2. 1 ил. ос о

C)

Ч3

Ы» о

1660936

Составитель M.Èëþêîâè÷

Редактор А.Мотыль . Техред M.Ìîðãåíòàë Корректор H.Êîðîëü

Заказ 2083 Тираж 519 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к машиностроению и может быть использовано на металлорежущих станках с ЧПУ, Целью изобретения является упрощение конструкции. 5

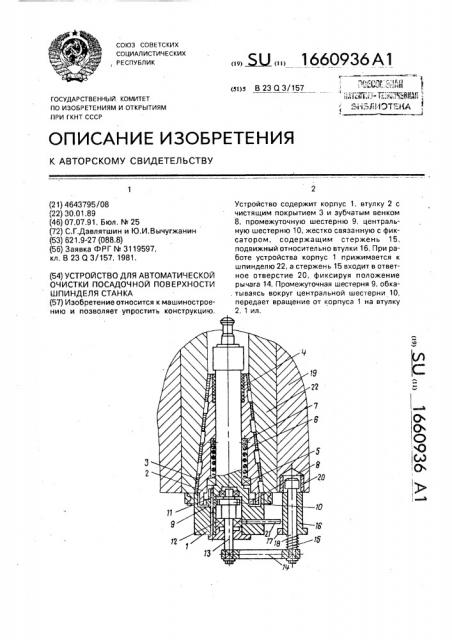

На чертеже изображено устройство, общий вид.

Устройство содержит корпус 1, установленную на нем втулку 2 с чистящим покрытием 3 на ее наружной поверхности. 10

Подшипники 4„5 обеспечивают вращение втулки 2. Последняя подпружинена относительйо корпуса 1 пружиной 6, размещенной между подшипниками 5, 7. На внутренней стороне втулки 2 имеется зубчатый венец 8, 15 через промежуточную шестерню 9 связанный с центральной шестерней 10, установленной в корпусе 1 при помощи подшипников 11, 12. Центральная шестерня 10 закреплена на валу 13, который 20 рычагом 14 жестко связан с фиксатором, содержащим стержень 15, втулку 16 с пазом

17и пружину18. В шпиндельной коробке19 выполнено ответное отверстие 20. На корпусе 1 закреплен упор 21, взаимодействую- 25 щий с пазом 17.

Устройство работает следующим образом.

Корпус 1 поджимается к шпинделю 22 так, что втулка 2 входит в шпиндель, а стер- 30 жень 15 входит в ответное отверстие 20. При этом стержень 15 перемещается вдоль втулки 16, упирающейся в шпиндельную коробку 19, и упор 21 выходит из паза 17. При включении привода вращения шпинделя корпус 1 также начинает вращаться, Проме-! жуточная шестерня 9, обкатываясь вокруг центральной шестерни 10, передает через зубчатый венец 8 вращение втулке 2. Втулка

2 вращается в том же направлении, что и шпиндель 22, но с другой скоростью. За счет разности скоростей чистящее покрытие 3. очищает посадочную поверхность шпинделя 22.

Формула изобретения

Устройство для автоматической очистки посадочной поверхности шпинделя станка, содержащее корпус, установленную на нем с возможностью вращения втулку с чистящим покрытием на ее наружной поверхности и механизм вращения втулки, о т л ич а ю.щ е е с я тем, что, с целью упрощения конструкции, механизм вращения втулки выполнен в виде зубчатого венца, расположенного на внутренней поверхности втулки, и кинематически связанной с ним через промежуточную шестерню центральной шестерни,закрепленной соосно с втулкой на фиксаторе„ установленном на корпусе с возможностью взаимодействия со шпиндельной коробкой, причем промежуточная шестерня с возможностью вращения установлена на корпусе, который выполнен с возможностью взаимодействия со шпинделем.
