Устройство для укладки и уплотнения строительной смеси

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства и обеспечивает расширение обрабатываемой зоны в устройстве для укладки и уплотнения строительной смеси. Устройство состоит из ленточного транспортера 1 и расположенного над ним ротор-метателя 2 с равномерно установленными пластинами 3. Ротор-метатель 2 охватывает раздвижной экран, выполненный в виде поворотных секторов 5, установленных один в другом с возможностью фиксированного перемещения. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Л (21) 4460987/33 (22) 29.07,88 (46) 07.07.91. Бюл, М 25 (71) Харьковский инженерно-строительный институт (72) И.А,Емельянова, Е,И.Костюк, Т.В.Златокрылова, С.А.Лисовой, В,Л.Барон и

А.А. Глушковский (53) 666.97.033.002.5 (088.8) (56) Авторское свидетельство СССР

1Ф 1399129,кл. В 28 В 13/02, 1986. (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ И УПЛОТНЕНИЯ СТРОИТЕЛЬНОЙ СМЕСИ

„„5U„„1660980 Al (si)s В 28 В 13/02, Е 04 F 21/12 (57) Изобретение относится к строительству и обеспечивает расширение обрабатываемой зоны при укладке и уплотнении строительной смеси. Устройство состоит из ленточного транспортера 1 и расположенного над ним ротора-метателя 2 с равномерно установленными пластинами 3. Ротор-метатель 2 охватывает раздвижной экран, выполненный в виде поворотных секторов 5, установленных один в другом с возможностью фиксированного перемещения. 2 ил.

1660980

Составитель В. Королев

Техред М.Моргентал Корректор О.Кравцова

Редактор И. Горная

Заказ 2086 Тираж 391 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул, Гагарина, 101

Изобретение относится к строительству и может быть использовано для укладки и уплотнения строительных смесей.

Целью изобретения является расширение обрабатываемой зоны.

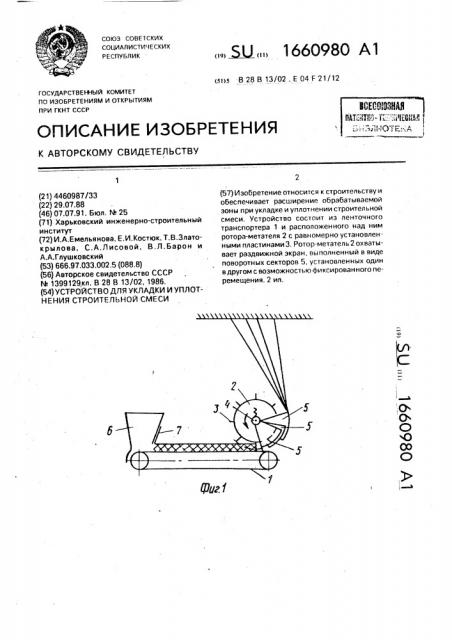

На фиг. 1 изображено предлагаемое устройство в положении для обработки потолочных покрытий, общий вид; на фиг. 2 — для обработки стен.

Устройство для укладки и уплотнения строительной смеси состоит из питателя в виде горизонтального ленточного транспортера 1 и расположенного над ним ротора-метателя 2 с равномерно установленными пластинами 3, контактирующими с рабочей ветвью ленточного транспортера 1. На валу 4 ротора-метателя 2 установлен раздвижной экран, выполненный в виде поворотных секторов 5, установленных один в другом с возможностью фиксированного перемещения одного относительно другого. Для подачи строительной смеси на ленточный транспортер 1 предусмотрен бункер 6 с шиберным затвором 7, Устройство работает следующим образом.

Перед нанесечием строительной смеси за счет поворота секторов 5 устанавливают

f необходимую форму раздвижного экрана.

Затем загружают бункер 6 строительной смесью, Включают ротор-метатель 2 и открывают шиберный затвор 7. Смесь из бун5 кера 6 поступает на ленточный транспортер

1, откуда пластины 3 ротора-метателя 1 захватывают материал и направляют его no секторному экрану на обрабатываемую поверхность. При необходимости изменения

10 направления набрызга изменяют форму 3Крана и продолжают процесс нанесения строительиой смеси. Количество выбрасываемой на обрабатываемую поверхность смеси регулируется с помощью шиберного

15 затвора 7.

Формула изобретения

Устройство для укладки и уплотнения строительной смеси, содержащее питатель в виде горизонтального ленточного транс20 портера и расположенный над ним роторметатель с равномерно установленными пластинами, контактирующими с рабочей ветвью ленточного транспортера, о т л.и ч аю щ е е с я тем, что, с целью расширения

25 обрабатываемой зоны, оно оснащено раздвижным экраном, выполненным в виде установленных на валу ротора-метателя поворотных секторов.
