Резец камнерезной дисковой пилы

Резец камнерезной дисковой пилы

Иллюстрации

Показать все

Реферат



Изобретение относится к камнерезным машинам и может быть использовано при изготовлении резцов дисковых пил. Цель изобретения - повышение надежности крепления твердосплавной пластины к державке. Для этого к державке 1 припаивают твердосплавную пластину 2, на узкой опорной грани 3 которой выполнен выступ 4, а на державке 1 образована выемка 5, имеющая форму выступа 4. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИ АЛИСТИЧ Е С К ИХ

РЕСПУБЛИК (51)5 В 28 0 7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4612609/33 (22) 05.12.88 (46) 07.07.91. Бюл. N. 25 (71) Научно-производственное объединение

"Камень и силикаты" (72) В,Х.Оганесян, К.В.Оганесян, А,Ц.Ктракян, А.Т.Зейналян и Н.А.Ордян (53) 679.8.053.3 (088.8) (56) Михайлов Ю,И. и др. Технология и механизация пильного камня. — M., 1981, с.74—

75... Ж 1660985 А1 (54) РЕЗЕЦ КАМНЕРЕЗНОЙ ДИСКОВОЙ

ПИЛЫ (57) Изобретение относится к камнерезным машинам и может быть использовано при изготовлении резцов дисковых пил. Цель изобретения — повышение надежности крепления твердосплавной пластины к державке. Для этого к державке 1 припаивают твердосплавную пластину 2, на узкой опорной грани 3 которой выполнен выступ 4, а на державке 1 образована выемка 5, имеющая форму выступа 4. 1 э.п.ф-лы, 2 ил, 1660985

Составитель Е. Булеков

Техред M,Mîðãåíòàë Корректор О,Кравцова

Редактор И. Горная

Заказ 2086 Тираж 387 Подписное.

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101

Изобретение относится к резцам дисковых пил, применяемых на камнерезных машинах при резке природного камня.

Целью изобретения является повышение надежности крепления твердосплавной пластины к державке.

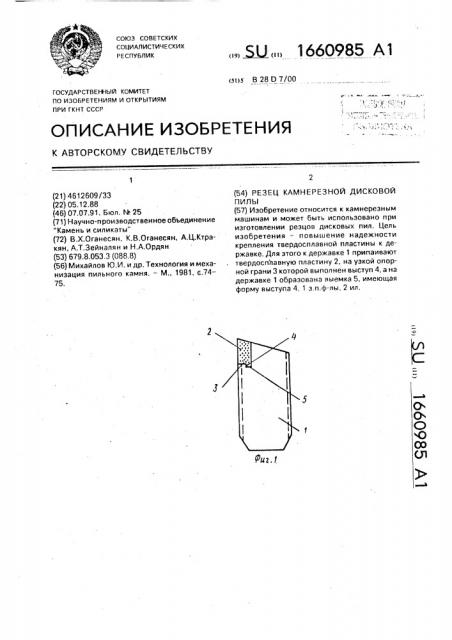

На фиг. 1 показан предлагаемый резец, общий вид; на фиг. 2 — то же, вид сбоку.

Резец камнерезной дисковой пилы состоит из державки 1 и припаянной к ней твердосплавной пластины 2. На узкой опорной грани 3 твердосплавной пластины 2 выполнен выступ 4, а на державке 1 — выемка

5, .имеющая форму выступа 4.

Резец камнерезной дисковой пилы работает следующим образом.

К державке 1 припаивают твердосплавную пластину 2, предварительно устанавливая выступ 4 пластины 2 в выемку 5 державки 1. Далее резец устанавливают в корпус дисковой пилы (не показана) и осуществляют резку природного камня.

5 Формула изобретения

1. Резец камнерезной дисковой пилы, включающий державку и приваренную к ней твердосплавную пластину, о т л и ч а ю щ и йс я тем, что, с целью повышения надежно10 сти крепления твердосплавной пластины к державке, в твердосплавной пластине по всей ее толщине с опорной стороны выполнен выступ, а в державке соответственно выступу — паз.

15 2. Резец по п,1, отличающийся тем, что, с целью повышения технологичности, выступ и паз имеют прямоугольную форму.
