Пробка с притертой рабочей поверхностью
Иллюстрации
Показать всеРеферат
Изобретение относится к устройствам, располагаемым в горловине емкостей для хранения и транспортировки жидкостей. Целью изобретения является повышение удобства эксплуатации путем исключения заклинивания. При извлечении пробки с притертой рабочей поверхностью из емкости в полость 3 пробки подается охлажденная жидкость. Жидкость поступает по одному из сквозных отверстий 5, в то время как по другому отверстию 6 происходит ее отвод. Устраняется заклинивания и пробка легко извлекается из горловины сосуда. 2 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК вЂ” 1 (st)5 В 65 О 39/00
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ

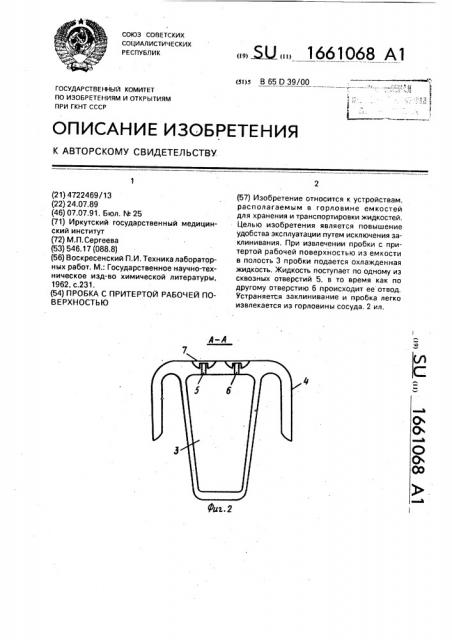

Фиа.2
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4722469/13 (22) 24.07.89 (46) 07.07.91, Бюл. М 25 (71) Иркутский государственный медицинский институт (72) М.П. Сергеева (53) 546.17 (088,8) (56) Воскресенский П.И, Техника лабораторных работ. М.: Государственное научно-техническое изд-во химической литературы, 1962, с.231. (54) ПРОБКА С ПРИТЕРТОЙ РАБОЧЕЙ ПОВЕРХНОСТЬЮ,, Я „„1661068 А1 (57) Изобретение относится к устройствам, располагаемым в горловине емкостей для хранения и транспортировки жидкостей.
Целью изобретения является повышение удобства эксплуатации путем исключения заклинивания. При извлечении пробки с притертой рабочей поверхностью из емкости в полость 3 пробки подается охлажденная жидкость, Жидкость поступает по одному из сквозных отверстий 5, в то время как по другому отверстию 6 происходит ее отвод, Устраняется заклинивание и пробка легко извлекается из горловины сосуда, 2 ил.
Изобретение относится к устройс | вам, располагаемым в горловинах или сливных отверстиях емкостей для хранения и транспортировки химических реактивов, и может быть использована в химических 5 лабораториях, химическом производстве и на транспорте при хранении, разливе и транспортировке химических реактивов в емкостях, Целью изобретения являегся повыше- 10 ние удобства эксплуатации исключения за-! клинивания, На фиг.1 изобра>кена предлагаемая пробка; на фиг.2 — сечение А-А на фиг.1, Пробка с притер ой рабочей поверхна- 15
cTbIo 1 содержит карг;,(o 2, YQTopl IA вы lol!нен в виде усеченного конуса, В корпусе выполнена внутренняя пслость 3, Пробка снабжена юбкой 4 для охвата горловины емкости, а в большем ос:-!QBBHlëè Kcpïóoà 20 пробки выполнены сквозные отверстия 5 и
6- основное и дополнительное, 8 зоне каждого отверстия выполнены кольцевые углубления 7 с образованием штуцеров 8.
Пробка работает следующим образом. 25
При необходимости забора из емкости химического реактива предварительно нужно извлечь пробку из горловины емкости или сливного отверстия. Для этого производят заполнение полости пробки жидкастыа, 30 например водой„темпера ура которой ниже температуры окружающей среды (воздуха).
Заполнение полости 3 пробки холодной жидкостью производят через сквозное огверстие 5, в это же время имеющийся воз- 35 дух в полости 3 пробки выходит через другое отверстие 6, Затем, выждав 1-3 мин, начи- нают вращательными движениями с тягой вверх извлекать пробку.. Г1ри плотном заклинивании пробки возможно через по- 40 ласть 3 GTруйна пропускать ахllа>кденную жидкость, постепенно снижая ее температуру (для профилактики растрескивания пробки) в течение -;-5 мин. Для этого на штуцера 8 надевают резиновые трубки, од- 45 на из которых предназначена для введения жидкости в полость пробки, другая — для отвода охлаждающей жидкости, Приводящую трубку подсоединяют к смесителю или водопроводному кр<)ну iti, HOGTBfl6IIHO o IM- 50 жая температуру воды, падают ее в полость
3 пробки. При наличии только одного штуцера 8 на верхней поверхности пробки резиновую трубку вводят в ега канал, Выполнение пробки полой и размещение на ее верхней поверхности по меньшей мере одного штуцера, сообщающегося с полостью пробки, необходимо для того, чтобы при затруднениях, связанных с извлечением пробки из горловины емкости с химическим реактивом или при ее заклинивании, через штуцер ввести в полость пробки жидкость, например воду, охлажденную ниже температуры окружающей среды, Наличие же двух штуцеров позволяет разместить на них две резиновые трубки, через которые можно пропускать охлаждающую жидкость, например воду, постепенно снижая ее температуру для и редуп реждения растрескивания пробки, Достигнув охлаждения пробки, можно легко ее извлечь из горловины емкости, Размещение штуцера или штуцеров в выемах на верхней поверхности пробки необходимо для того, чтобы штуцера не выступали над поверхностью пробки и не повреждались при транспортировке емкости или при работе с нею. Кроме того, утопление штуцера или щтуцеров в выеме или в выемах преследует цель профилактики травм кисти при извлечении пробки, когда необходимо прилагать определенные усилия к ней.
Снабжение пробки юбкой 4 необходимо для того, чтобы промывная охлаждающая жидкость, например вода, не попала в горловину емкости с химическим реактивом и в саму емкость в начальном периоде извлечения пробки, а стекала мимо торца горловины, чта предупреждает загрязнение химического реактива.
Формула изобретения
1,Пробка с притертой рабочей поверхностью, содержащая корпус, выполненный в виде усеченного конуса, о т л и ч а ю щ ая с я тем, что, с целью повышения удобства эксплуатации путем исключения заклинивания, она снабжена юбкой для охвата горловины емкости, сопряженной с большим основанием корпуса, при этом в корпусе выполнена внутренняя полость и сквозное отверстие в большем его основании.
2, Пробка по п 1, отл и ч а ю ща я с я тем, что в большем основании выполнено дополнительное сквозное отверстие, при этом в зоне каждого отверстия выполнены кольцевые углубления с образованием штуце ран.
