Бункер для легкоповреждаемых материалов

Бункер для легкоповреждаемых материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к технике хранения и транспортирования легкоповреждаемых материалов, в частности к конструкции транспортно-технологических контейнеров-бункеров, используемых в технологических процессах подачи текучих материалов в технологические аппараты. Целью изобретения является уменьшение повреждения материала при выгрузке. Бункер содержит корпус 1 с загрузочным 2 и выходным 3 патрубками, эластичные элементы 5 и 6. Выходной патрубок 3 снабжен сеткой 8 и вибратором 9. Фланец 10 корпуса 1 укреплен на штоке 11 пневмоцилиндра 12. В исходном положении корпус 1 седлом 4 опирается на выходной патрубок 3. При разгрузке посредством пневмоцилиндра 12 начинает подниматься корпус 1 и между седлом 4 и выходным патрубком 3 образуется зазор, в который просыпается материал. 2 з.п.ф-лы. 2 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5|)5 В 65 О 88/26

ГОСУДАРСТВЕ ННЪ| И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЪ|ТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ о

0с

О 3 фь.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4724592/13 (22) 27,07.89 (46) 07.07.91. Бюл. ¹ 25 (72) Г,Ф.Алексеев, А.Н.Карпов и B,В,Шаршков (53) 621.798.34 (088.8) (56) Авторское свидетельство СССР № 1106754, кл. В 65 0 85/00, 1983, (54) БУНКЕР ДЛЯ ЛЕГКОПОВРЕЖДАЕМЫХ

МАТЕРИАЛОВ (57) Изобретение относится к технике хранения и транспортирования легкоповреждаемых материалов, в частности к конструкции транспортно-технологических контейнеров-бункеров, используемых в технологиче Ы,, 1661074 А1 ских процессах подачи текучих материалов в технологические аппараты. Целью изобретения является уменьшение повреждения материала при выгрузке. Бункер содержит корпус 1 с загрузочным 2 и выходным 3 патрубками, эластичные элементы 5 и 6.

Выходной патрубок 3 снабжен сеткой 8 и вибратором 9, Фланец 10 корпуса 1 укреплен на штоке 11 пневмоцилиндра 12. В исходном положении корпус 1 седлом 4 опирается на выходной патрубок 3. При раз| рузке посредством пневмоцилиндра 12 начинает подниматься корпус 1 и между .седлом 4 и выходным патрубком 3 образуется зазор, в который просыпается материал.

2 з.п.ф-лы. 2 ил.

1661074

Изобретение относится к технике хранения и транспортировки . ;егкоповреждаемых материалов, в частности к конструкции транспортно-технологически;< кон" ейнеров-бункеров, используемых в техналогиче- 5 ских процессах подачи текучих материалов в технологические аппараты, Целью изобретения является уменьшение повреждения материала при выгрузке, Выполнение корпуса цилиндрическим с 10 двумя эластичными элементами, связанными с выходным и загрузочным патрубками, позволяет обеспечить процесс выгрузки материалов с поверхностных слоев.

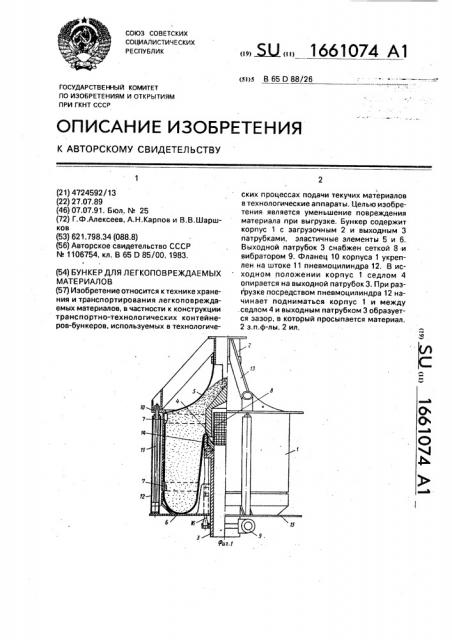

На фиг,1 изображен продольный разрез 15 п >едлагаемого бункера; на фиг,2 — фазы в-.iгрузки материала, Бункер для легкоповреждаемых материалов содер>кит цили- дрический корпус 1 с загрузочным 2 и выходным 3 патрубками, 20 с9дло4 для перекрытия вы;<одного патрубка

3, эластичные элементы 5 и 6, одни концы кр1торых закреплены на верхних и нижних к )омках >!орпуса стя>кным!л кольцами I, a другие концы связаны с загрузочным 2 и 25 вЬ|ходным 3 патрубками, Выходной патрубок 3 снабжен сеткой 8 и влбратаром 9.

Фланец 10 корпуса 1 креплен на LiJT0KF 11

Пневмоцилиндра 12. Загрузочный патрубок

2 соединен с корпусом 1 ребрами 13. Вы- 30

Ходной патрубок 3 соединен с эластичным элементом 6 втулкой 14 и установлен на неподвижном основании 15 с помощью ре<>сорной подвески 16, Эластичный элемент

6 выполнен в виде гиперболоида, 35

Бункер работает следук>щим образом.

В исходном положении (фиг.2) корпус 1 седлом 4 опирается на выходной патрубок

Э, изОлируя его канал От вну ренней полсСти бункера. В этом состоянии Осуществ- 40 ляют загрузку бункера через загрузочный патрубок 2.

При разгрузке бункера в пневмоцилиндры 12 поступает плавно возрастающее давление, подаваемое, наг:,ример, через 45 дроссель (не показан). Г1ри этом корпус 1 бункера плавно поднимается и между седлом 4 и выходным патрубком 3 образуется зазор, в который просыпается материал. Одновременно с подьемом корпуса 1 включается вибратор 9, создающий колебания на выходном патрубке 3, которые передаются эластичному элементу 6 и материалу, побуждая его к истечению.

В промежуточной фазе процесса выгрузки полости бункера образуется воронка поверхностного истечения материала, свободно лежащего на поверхности и не подверженного давлению вышележащих слоев, При дальнейшем подьеме корпуса 1 частицы материала нижних слоев по мере выворачивания эластичного элемента 6, схода верхних слоев под воздействием вибрации

Оказываются на свободной поверхности и по воронке стекают к разгрузочному выходному патрубку 3, На заключительной фазе выгрузки вывернутый эластичный элемент б принимает форму гиперболоида, обеспечивая полную выгрузку материала, При необходимости ограничить поступление крупных кусков материала в выходном па рубке на его верхней кромке может быть установлена сетка 8, которая задерживает крупные частицы.

Формула изобретения

1.Бункер для легкоповреждаемых материалов, содержащий корпус с выходным патрубком, отличающийся тем, что, с целью уменьшения повреждения материала при выгрузке, корпус выполнен цилиндрическим и снабжен загрузочным патрубком с седлом для перекрытия выходного патрубка и эластичными элементами, одни концы которых закреплены на верхней и нижней кромках корпуса, а другие концы связаны загрузочным и выходным патрубка2 Бункер по и 1, отличающийся тем, что выходной патрубок снабжен вибра)-ором и на его входной части установлена сетка.

З.Бункер по п.1, отличающийся тем, чо эластичный элемент выполнен в виде гиперболоида.

1661074
