Масса для изготовления огнеупорных изделий

Масса для изготовления огнеупорных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к огнеупорным массам, применяемым для футеровки различных металлургических агрегатов. Цель изобретения - повышение устойчивости изделий к гидратации. Масса содержит, мас.%: огнеупорный наполнитель - спеченный доломит или его смесь с магнезитом - основа, связующее - продукт поликонденсации сланцевых фенолов с фурфуролом и/или кубовыми остатками ректификации фурфурола и/или фурфурилового спирта 2 - 6 и дибутилфталат 0,2 - 2. Устойчивость к гидратации массы 6 - 8 суток. 1 табл.

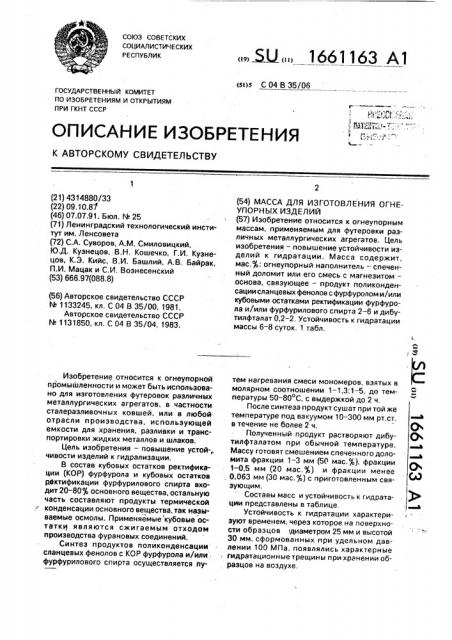

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 С 04 В 35/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

°тФ

ЪФ (21) 4314880/33 (22) 09.10.87 (46) 07.07.91. Бюл. М 25 (71) Ленинградский технологический институт им. Ленсовета (72) С.А, Суворов, А.М. Смиловицкий, Ю,Д. Кузнецов, В.Н. Кошечка, Г,И. Кузнецов, К.Э. Кийс, В,И. Башлий, А,В, Байрак, П.И. Мацак и С.И. Вознесенский (53) 666.97(088.8) (56) Авторское свидетельство СССР

М 1133245, кл. С 04 В 35/00, 1981.

Авторское свидетельство СССР

М 1131850, кл, С 04 В 35/04, 1983.

Изобретение относится к огнеупорной промышленности и может быть использовано для изготовления футеровок различных металлургических агрегатов, в частности сталеразливочных ковшей, или в любой. отрасли производства, использующей емкости для хранения, разливки и транспортировки жидких металлов и шлаков.

Цель изобретения — повышение устойчивости изделий к гидрализации.

В состав кубовых остатков ректификации (KOP) фурфурола и кубовых остатков рбктификации фурфурилового спирта входит 20-80 (основного вещества, остальную часть составляют продукты термической конденсации основного вещества, так называемые осмолы. Применяемые кубовые остатки являются сжигаемым отходом производства фурановых соединений.

Синтез продуктов поликонденсации сланцевых фенолов с К0Р фурфурола и/или: фурфурилового спирта осуществляется пу„„Я2„, 1661163 А1 (54) МАССА ДЛЯ ИЗГОТОВЛЕНИЯ ОГНЕУПОРНЫХ ИЗДЕЛИЙ (57) Изобретение относится к огнеупорным массам, применяемым для футеровки различн ых металлургических а гре гатов. Цель изобретения — повышение устойчивости изделий к гидратации. Масса содержит, мас.7,: огнеупорный наполнитель — спеченный доломит или его смесь с магнезитом— основа, связующее — продукт поликонденсации сланцевых фенолов с фурфуролом и/или кубовыми остатками ректификации фурфурола и/или фурфурилового спирта 2 — 6 и дибутилфталат 0,2 — 2, Устойчивость к гидратэции массы 6-8 суток, 1 табл. тем нагревания смеси мономеров, взятых в молярном соотношении 1 — 1,3:1-5, до температуры 50 — 80 С, с выдержкой до 2 ч.

После синтеза продукт сушат при той же температуре под вакуумом 10 — 300 мм рт,ст. в течение не более 2 ч. ос

Полученный продукт растворяют дибу- Ос, тилфталэтом при обычной температуре. а

Массу готовят смешением спеченного доло- д митэ фракции 1 — 3 мм (50 MBc.g), фракции О

1-0,5 мм (20 мас,$) и фракции менее

: 0,063 мм (30 мэс,,4) с приготовленным связующим.

Составы масс и устоичивоств к гидрата- )» ции представлены в таблице. евин

Устойчивость к гидратации характеризуют временем, через которое на поверхности образцов диаметром 25 мм и высотой

30 мм, сформовэнных при удельном давлении 100 МПа, появлялись характерные гидратационные трещины при хранении образцов на воздухе.

1661163

Из данных таблицы видно, что гидратация полученных изделий на известном связу ющем наступает на 2 сут, в то время как гидратация предлагаемой массы наступает нв 6-8 сут. Таким образом, предлагаемая 5 масса для изготовления огнеупорных изделий позволяет повысить устойчивость к гидратации в 3-4 раза.

Формула изобретения

Масса для изготовления огнеупорных 10 иэделий, содержащая, мас.$: огнеупорн ай наполнитель — спеченный доломит или смесь его с магнезитом, связующее — про2-6

0,2-2

Остальное стко иклаэ напол тель

* Фракция 0,063 мм наполнителя — спеченный магнезит.

Составитель Л. Булгакова

Техред М.Моргентал Корректор О. Кравцова

Редактор Н. Гунько

Заказ 2095 Тираж 454 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

97,8

97

96

95,8

94*

93,8

93

92 дукт поликонденсации сланцевых фенолов с фурфуролом и/или кубовыми остатками ректификации фурфурола и/или фурфурилоabro спирта и растворитель, о т л и ч а ющ а я с я тем, что, с целью повышения устойчивости к гидратации иэделий, она содержит в качестве растворителя дибутилфталат при следующем соотношении компонентов, мас. 7ь:

Указанное связующее

Дибутилфталат

Указанный наполнитель
