Реферат

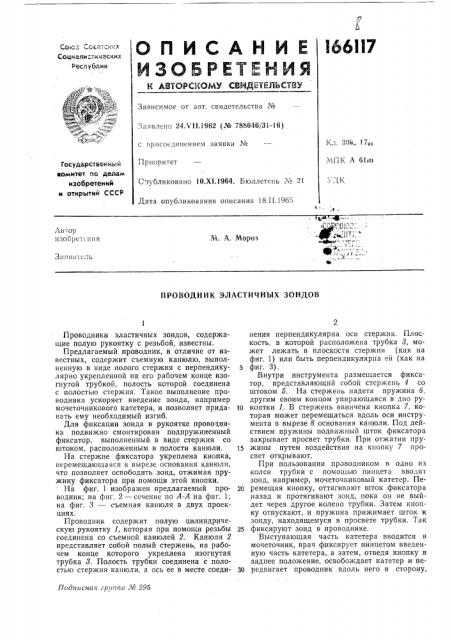

I66II7

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Е АВ ГОРСКОМУ СВИДНЕЛЬС78У

Союз ое; = тсккх

Социапи-.тических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.V11,1962 (№ 788646/31-16) 1(л. 9, .7о: с присоединением заявки №

МПК А 61 и

Г1рноритет

Государственный комитет по делам изобретений и открытий СССР

C"1убликовано 10.Х1.1964. Бюллетень № 21

Дата опубликования описания 18.11.1965

AB "t op пзобрет пня

М. А. Мороз

Заяв,пель ииоводник элдстичных зондов

Подл и сная г р т па ¹ 295

Проводники эластичных зондов, содержащие полую рукоятку с резьбой, известны.

Предлагаемый проводник, в отличие от известных, содержит съемную канюлю, выполненную в виде полого стержня с перпендикулярно укрепленной на его рабочем конце изогнутой трубкой, полость которой соединена с полостью стержня. Такое выполнение проводника ускоряет введение зонда, например мочеточникового катетера, и позволяет придавать ему необходимый изгиб, Для фиксации зонда в рукоятке проводника подвижно смонтирован подпружиненный фиксатор, выполненный в виде стержня со штоком, расположенным в полости канюли.

На стержне фиксатора укреплена кнопка, перемещающаяся в вырезе основания канюли, что позволяет освободить зонд, отжимая пружину фиксатора при помощи этой кнопки.

На фиг. 1 изображен предлагаемый проводник; на фиг. 2 — сечение по А-А на фиг. 1; на фиг. 3 — съемная канюля в двух проекциях.

Проводник содержит полую цилиндрическую рукоятку 1, которая при помощи резьбы соединена со съемной канюлей 2. Канюля 2 представляет собой полый стержень, на рабочем конце которого укреплена изогнутая трубка 3. Полость трубки соединена с полостью стержня канюли, а ось ее в месте соединения перпендикулярна оси стержня. Плоскость, в которой расположена трубка 8, может лежать в плоскости стержня (как на фиг. 1) или быть перпендикулярна ей (как на фиг. 3).

Внутри инструмента размещается фиксатор, представляющий собой стержень 4 со штоком 5. На стержень надета пружина 6, другим своим концом упирающаяся в дно pyl0 коятки 1. В стержень ввинчена кнопка 7, которая может перемещаться вдоль оси инструмента в вырезе 8 основания канюли. Под действием пружины подвижный шток фиксатора закрывает просвет трубки. При отжатии пру15 жины путем воздействия на кнопку 7 просвет открывают.

При пользовании проводником в одно из колен трубки с помощью пинцета вводят зонд, например, мочеточниковый катетер. Пе20 ремещая кнопку, оттягивают шток фиксатора назад и протягивают зонд, пока он не выйдет через другое колено трубки. Затем кнопку отпускают, и пружина прижимает шток к зонду, находящемуся в просвете трубки. Так

25 фиксируют зонд в проводнике.

Выступающая часть катетера вводится в мочеточник, врач фиксирует пинцетом введенную часть катетера, а затем, отведя кнопку в заднее положение, освобождает катетер и пе30 редвигает проводник вдоль него в сторону, 166117

Предмет изоб р етен и я

° ° е

Составитель Е. Я. Лаицбург

Редактор Н. Г. Копылова Техред А. А. Камышиикова Корректор О. Ь. Тюрина

Заказ 15 !6 Тираж 425 Формат бум. 60X90/s Объем 0,16 изд. л. Цена 5 коп, ЦИИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 противоположную введению катетера. После этого кнопку освобождают и катетер вновь фиксируют в проводнике. Затем в мочеточник вводят освободившуюся часть катетера и т. д.

Можно проводить катетер иначе: после введения в мочеточник свободного конца катетера врач отводит кнопку назад и пинцетом проводит катетер на нужную глубину.

1. Проводник эластичных зондов, например мочеточниковых катетеров, содержащий полую рукоятку с резьбой, отличающийся тем, что, с целью ускорения введения зонда 15 и придания ему необходимого изгиба, он содержит съемную канюлю, выполненную в виде полого стержня, с перпендикулярно укрепленной на его рабочей части изогнутой трубкой, полость которой соединена с полостью стержня.

2. Проводник по п. 1, отличающийся тем, что, с целью фиксации зонда, в рукоятке проводника подвижно смонтирован подпружиненный фиксатор, выполненный в виде стержня со штоком, расположенным в полости канюли.

3. Проводник по пп. 1 и 2, отличающийся тем, что, с целью освобождения зонда путем отжатия пружины фискатора, на стержне его укреплена кнопка, для перемещения которой в основании канюли предусмотрен вырез.
