Узловое соединение стержневых элементов

Узловое соединение стержневых элементов

Иллюстрации

Показать все

Реферат



Изобретение относится к узловым соединениям пространственных конструкций и может быть использовано, в частности, для соединения стержневых элементов, выполненных из композиционных материалов. Цель изобретения - повышение надежности за счет обеспечения регулировки затяжки соединения при сборке. Узловое соединение включает сферический неразъемный корпус 1 со сквозными ступенчатыми отверстиями 2 с резьбовой нарезкой 3 для закрепления хвостовиков 4 и 5 стержневых элементов 6 и 7. При этом хвостовик 4 снабжен частичной резьбовой нарезкой, а хвостовики стержневых элементов имеют сферические торцовые поверхности 8 и 9 и сквозные прорези для установки на них гаек 10 и 11. В центральной части корпуса размещен сферический элемент 12 диаметром, не превышающим наименьшую величину отверстий для крепления попарно хвостовиков. Выполнение сферического корпуса 1 и сферического элемента 12 из материалов с различными коэффициентами термического расширения повышает надежность соединения в условиях термического нагружения. 1 з.п.ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю Е 04 B 1/38, 1/58

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ л

Фа (21) 4662787/33 (22) 15.03.89 (46) 07.07.91. Бюл. М 25 (71) Московский авиационный технологический институт им. К; Э, Циолковского (72) В. В. Новиков, В. С. Пичугин, И. M. Панова, А. В. Суханов, В. А. Лапоткин и О. B. Шипилова (53) 69.057.4:624,016.7(088.8) .(56) Заявка Франции hh 2559556, кл. Е 04 В 1/19, 1984.

Авторское свидетельство СССР

ЬЬ 357967, кл. F 16 В 12/18, 1972. (54) УЗЛОВОЕ СОЕДИНЕНИЕ СТЕРЖНЕВЫХ ЭЛЕМЕНТОВ (57) Изобретение относится к узловым соединениям пространственных конструкций и может быть использовано, в частности, для соединения стержневых элементов, выполненных из композиционных. материалов.

Цель изобретения — повышение надежности

»59„„1661317A1 за счет обеспечения регулировки затяжки соединения при сборке. Узловое соединение включает сферический неразьемный корпус 1 со сквозными ступенчатыми отверстиями 2 с резьбовой нарезкой 3 для закрепления хвостовиков 4 и 5 стержневых элементов 6 и 7. При этом хвостовик 4 снабжен частично резьбовой нарезкой, а хвостовики стержневых элементов имеют сферические торцовые поверхности 8 и 9 и сквозные прорези для установки на них гаек

10 и 11. В центральной части корпуса разме. щен сферический элемент 12 диаметром, не превышающим наименьшую величину отверстий для крепления попарно хвостовиков. Выполнение сферического корпуса 1 и сферического элемента 12 из материалов с различными коэффициентами термического расширения повышает надежность, соединения в условиях термического нагружения.

1 з. и. ф-лы, 1 ил.

1661317

Изобретение относится к узловым соединениям пространственных конструкций и может быть использовано, в частности, для соединения стержневых элементов, выполненных из комнозиционных материалов. 5

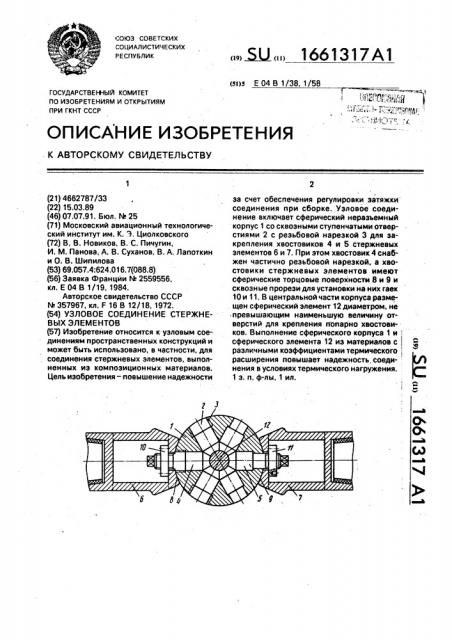

Цель изобретения — повышение надежности за счет ебеавечения регулировки затяжки соединения при сборке, На чертеже показано узловое соединение стержневых элементов, разрез. 10

Узловое соединение включает сферический неразьемный корпус 1 со сквозными ступенчатыми отверстиями 2 с резьбовой нарезкой 3 для закрепления хвостовиков 4 и 5 стержневых элементов 6 и 7. При этом 15 хвостовик 4 снабжен частичной резьбовой нарезкой, а хвостовики стержневых элементов имеют сферические торцовые поверхности 8 и 9 и сквозные прорези для установки ,на них гаек 10 и 11. В центральной части 20, корпуса размещен сферический элемент 12 диаметром, не превышающим наименьшую величину отверстий для крепления попарно хвостовиков.

Соединение работает следующим обрв- 25 зом.

При необходимости соединения в узел некоторого количества стержневых элементов в сферическом корпусе выполняется необходимое количество диаметральных 30 ступенчатых отверстий с частичной резьбовой нарезкой, Со стороны, противоположной резьбовой нарезке. сквозные отверстия . имеют ступени для упора в них хвостовиков 5, устанавливаемых со стороны резьбовой 35 нарезки.

После установки хвостовиков 5 во все отверстия через любое из отверстий со стороны резьбовой нарезки в полость.сферического корпуса устанавливают сферический 40 элемент 12, после чего по резьбе устанавливают соответственно количество хвостовиков 4 и осуществляют затяжку гаек 10 и 11 до полного контакта по сферическим торцовым поверхностям. Ввиду наличия указанных сферических поверхностей достигается возможность регулировки соединения во время сборки. Выполнение сферического корпуса 1 и сферического элемента 12 из материалов с различными коэффициентами термического расширения, например сплавов меди и висмута, существенно повышает надежность соединения в условиях термического нагружения ввиду создания дополнительного заклинивающего усилия при различных по величине деформациях сферического корпуса 1 и сферического элемента 12.

Предлагаемая конструкция позволяет осуществлять регулировку затяжки и, таким образом, сохранять размеростабильность при деформациях растяжения и удлинения соединяемых стержневых элементов, что становится особенно значимым при их выполнении из современных композиционных материалов.

Формула изобретения

1. Узловое соединение стержневых элементов, включающее сферический корпуС с отверстиями для закрепления хвостовиков стержневых элементов, имеющих сферические торцовые поверхности и контактирующих с внутренней сферой, о т л и ч а ю щ ее с я тем, что, с целью повышения надежности за счет обеспечения регулировки затяжки соединения при сборке, корпус выполнен неразьемным, а отверстия — ступенчатыми и сквозными с частичной резьбовой нарезкой, в которых попарно установлены хвостовики, при этом диаметр внутренней сферы не превышает наименьшую величину отверстий.

2. Соединение по и. 1, о т л и ч а ю щ ее с я тем, что сферический корпус и сферический элемент изготовлены из материалов с различными коэффициентами термического расширения.
