Устройство для образования кольцевых щелей на стенках скважин

Устройство для образования кольцевых щелей на стенках скважин

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу и может быть использовано для нарезки кольцевых щелей на стенках скважин. Цель изобретения - повышение надежности в работе и снижение трудоемкости в эксплуатации. Полый корпус 1 устройства с торцовой упорной частью и радиальным окном 2 имеет жестко и диаметрально расположенные по обе стороны окна 2 направляющие кондукторы (К) 9. В зазоре между К 9 установлен резец (Р) 10 на оси, перпендикулярной плоскости его расположения, с возможностью движения вдоль К 9 и выдвижения из окна 2. В корпусе 1 с возможностью продольного перемещения расположен привод выдвижения Р 10 в виде поршня (П) 4 с узлом связи с буровым ставом в торце, оппозитном упорной части 12, и с продольным пазом, в котором расположены К 9 и Р 10. Ось Р 10 входит в наклонные к продольной оси корпуса 1 направляющие канавки 8 на поверхностях П 4, образующих паз. После установки в скважину корпус 1 приводят во вращение буровым ставом. Одновременно нажатием на П 4 последний вдавливается в корпус 1. Канавки 8 своими стенками давят на ось Р 10, выталкивая Р 10 из окна 2. При вращении корпуса 1 Р 10 нарезают щель на стенках скважины. 4 ил.

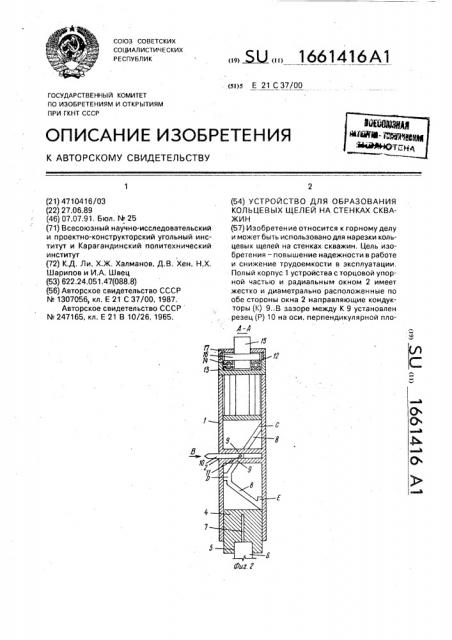

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю Е 21 С 37/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4710416/03 (22) 27.06.89 (46) 07.07,91, Бюл, М 25 (71) Всесоюзный научно-исследовательский и проектно-конструкторский угольный институт и Карагандинский политехнический институт (72) К.Д. Ли, Х.Ж. Халманов, Д.В, Хен. Н.Х, Шарипов и И.А. Швец (53) 622.24.051.47(088.8) (56) Авторское свидетельство СССР

М 1307056, кл, Е 21 С 37/00, 1987, Авторское свидетельство СССР

hh 247165, кл. Е 21 В 10/26, 1965.

„„, Ж „„1661416 А1 (54) УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ

КОЛЬЦЕВЫХ ЩЕЛЕЙ НА СТЕНКАХ СКВАЖИН (57) Изобретение относится к горному делу и может быть использовано для нарезки кольцевых щелей на стенках скважин, Цель изобретения — повышение надежности в работе и снижение трудоемкости в эксплуатации.

Полый корпус 1 устройства с торцовой упорной частью и радиальным окном 2 имеет жестко и диаметрально расположенные по обе стороны окна 2 направляющие кондукторы (K) 9,;В зазоре между К 9 установлен . резец (Р) 10 на оси, перпендикулярной плоA-A

1661416 скости его расположения, с воэможностью движения вдоль К 9 и выдвижения иэ окна

2. B корпусе 1 с возможностью продольного перемещения расположен привбд выдвижения Р 1О в виде поршня (П) 4 с узлом связи с буровым ставом sторце,,оппозитном упорной части 12, и с продольным пазом, в котором расположены К9 и Р 10. Ось P 10 входит в наклонные к продольной оси корпуса 1

Изобретение относится к горному делу, в частности к устройствам для образования, круговых зародышевых щелей в скважинах при разупрочнении горных пород путем гидродинамического или взрывного воздействия.

Целью изобретения является повышение надежности работы устройства и снижение трудоемкости его эксплуатации.

На фиг, 1 дано устройство, общий вид, со; на фиг, 2— разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4 — вид B на фиг. 2.

Устройство состоит из полого корпуса 1 с радиальным окном 2 и отверстием 3 для промывочной жидкости, поршня 4, имеющего сопряжение поверхности с корпусом и включающего в себя узел связи с буровым ставом в виде гнезда 5 для подсоединения буровой штанги 6 на торце, промывочные каналы 7 и направляющие канавки 8 по поверхностях, образующих продольный паэ. B корпусе жестко закреплены диаметральные направляющие кондукторы 9 по обе стороны радиального окна по длине корпуса. Резец 10 установлен между кондукторами 9 с возможностью движения вдоль них и выдвижения иэ окна 2, кондукторы 9 и резец

10 расположены в продольном пазу поршня 4. Ось 11 резца перпендикулярна плоскости его расположения и входит в направляющие канавки 8. Поршень 4 является приводом выдвижения резца. Торец корпуса заканчивается упорной частью 12, состоящей из стакана 13, приваренного к .корпусу, опорного подшипника 14, собственно упора 15, к которому можно подсоединить буровую штангу или трубу, фланца

16 упора и крышки 17.

Устройство работает следующим образом.

Для образования зародышевой щели устройство подсоединяют через гнездо 5 к буровой штанге 6 и подают его в скважину до упора в забой, Ось 11 резца 10.находится направляющие канавки 8 на поверхностях П

4. образующих паз. После установки в скважину корпус 1 приводят во вращение буровым ставом, Одновременно нажатием на П

4 последний вдавливается в корпус 1. Канавки 8 своими стенками давят на ось Р 10, выталкивая Р 10 иэ окна 2. При вращении корпуса 1 P 10 нарезают щель на стенках скважины. 4 ил. в точке С вЂ” в транспортном положении, Затем приводят во вращение штангу с устройством и подают поршень 4 на забой. При этом ось 11 перемещается по его направля5 ющим канавкам 8 и выдвигает резец 10 между направляющими кондукторами 9 через окно 2 в корпусе, внедряя его в массив.

После достижения максимального радиуса круговой щели — положение оси в точ10 ке О, дальнейшая подача поршня переводит ось в точку Š— транспортное положение.

Вращение буровой штанги прекращают и устройство извлекают иэ скважины, Для образования следующей зароды15 шевой щели ось 11 переводят из положения

Е в положение С передвижением поршня 4.

Устройство устанавливают в новое место резания изменением длины буровой штанги или трубы, подсоединяемой к упору 15.

20 С целью удаления бурового шлама и охлаждения резца подают промывочную жидкость по промывочным каналам 7 и отверстию 3 на корпусе.

Формула изобретения

25 Устройство для образования кольцевых щелей на стенках скважин, включающее полый корпус с торцовой упорной частью и радиальным окном, резец на оси, перпендикулярной плоскости его расположения, ус30 тановленный в корпусе с возможностью выдвижения из радиальных окон, привод выдвижения резцов в виде поршня, установленного в корпусе с возможностью продольного перемещения, узел связи с бу35 ровымставом, отл ича ю ще еся тем, что, с целью повышения надежности работы устройства и снижения трудоемкости его эксплуатации, корпус снабжен направляющими кондукторами, жестко и диаметраль40 но установленными в полости корпуса по обе стороны радиального окна по длине корпуса, при этом резец установлен в зазоре между направляющими кондукторами с возможностью движения вдоль них, а пор45 шень выполнен с продольным пазом под

1661416

Х-E подернуто

Фиг, 3 кондукторы и резец и наклонными к продольной оси корпуса направляющими для оси резца канавками на поверхностях, образующих паз, причем узел связи с буровым ставом выполнен в торце поршня, .оппозитном упорной части.
