Рабочий орган погрузочной машины

Рабочий орган погрузочной машины

Иллюстрации

Показать все

Реферат



Изобретение относится к рабочим органам погрузочных машин непрерывного действия бокового захвата. Цель - повышение надежности. Рабочий орган содержит приемный стол (ПС) 1, скребковый конвейер 2 и нагребающие лапы (НЛ) 3. Установлены НЛ 3 на валах 4, монтируемых во втулках 5. Привод НЛ 3 выполнен в виде силового цилиндра (СЦ) 6 двустороннего действия. На ПС 1 с противоположных сторон установлены упоры 7. При подаче рабочего тела в правую полость СЦ 6 правая НЛ 3 производит нагребание груза на конвейер 2, левая НЛ 3 движется к периферии ПС 1. В конце хода НЛ 3, взаимодействуя хвостовыми частями с упорами 7, поворачиваются против часовой стрелки. После реверсирования СЦ 6 левая НЛ 3 нагребает груз, правая НЛ 3 движется к периферии ПС 1. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s()s E 21 F 13/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4642690/03 (22) 30.01.89 (46) 07.07.91, Бюл. М 25 (71) Филиал Новочеркасского политехниче ского института им, Серго Орджоникидзе в г. Шахты (72) Ю.М.Ляшенко и В.Г.Хазанович (53) 622.619 (088.8) (56) Авторское свидетельство СССР

М 1170170, кл. Е 21 F 13/00, 1984.

Авторское свидетельство СССР

М 1227821, кл. Е 21 F 13/00, 1984. (54) РАБОЧИЙ ОРГАН ПОГРУЗОЧНОЙ МАШИНЫ (57) Изобретение относится к рабочим органам погрузочных машин непрерывного дей Ы, 1661454 А1 ствия бокового захвата. Цель — повышение надежности. Рабочий орган содержит приемный стол (ПС) 1, скребковый конвейер 2 и нагребающие лапы (НЛ) 3. Установлены

НЛ 3 на валах 4, монтируемых во втулках 5, Привод НЛ 3 выполнен в виде силового цилиндра (СЦ) 6 двустороннего действия.

На ПС 1 с противоположных сторон установлены упоры 7, При подаче рабочего тела в правую полость СЦ 6 правая НЛ 3 производит нагребание груза на конвейер 2, левая

НЛ 3 движется к периферии ПС 1. В конце . хода НЛ 3, взаимодействуя хвостовыми частями с упорами 7, поворачиваются против часовой стрелки. После реверсирования СЦ

6 левая НЛ 3 нагребает груз, правая НЛ 3 движется к периферии ПС 1. 1 ил.

1661454

Составитель И.Киселев

Техред M.Ìîðãåíòàë Корректор Q.Öèïëå

Редактор M.Áëàíàð

Заказ 2109 Тираж 285 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". r, Ужгород, ул,Гагарина, 101

Изобретение относится к горнорудной технике, в частности к рабочим органам погрузочных машин непрерывного действия бокового захвата.

Цель изобретения — повышение надежности.

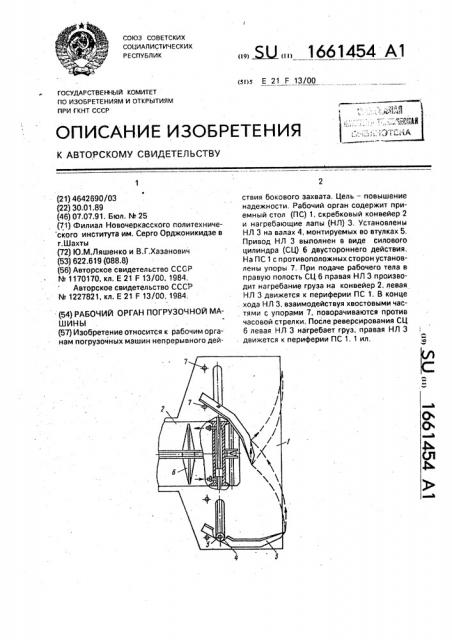

На чертеже изображен рабочий орган, вид сверху.

Рабочий орган погрузочной машины со, держит приемный стол 1 с пазами, скребковый конвейер 2, нагребающие лапы 3,, установленные на валах 4, монтируемых во втулках в виде ползунов 5. Привод лап вы.полнен в виде силового цилиндра 6 двустороннего действия. На приемном столе 1 с противоположных сторон расположены упоры 7.

Погрузочный орган работает следую, щим образом.

При подаче рабочей жидкости в одну из рабочих полостей силового цилиндра 6, например правую, правая лапа производит нагребэние груза, левая двигается в направлении к периферии стола. 8 конце хода нагребающие лапы 2, взаимодействуя с упорами 7 хвостовыми частями, поворачиваются во втулках 5 против часовой стрелки до тех пор, пока левая лапа не займет положение, обеспечивающее перемещение груза, а правая лапа будет готова к движению в направлении к периферии. После реверсирования гидроцилиндра 6 двустороннего действия левой лапой осуществляется нагребание груза, правая двигается к перифе5 рии стола до достижения крайнего положения, Затем цикл повторяется.

Использовайие изобретения, обеспечивая жесткое крепление цилиндра, позволя.ет отказаться от рычажных систем и

10 упростить конструкцию, непосредственно передавая поступательное движение штоков цилиндров нагребающим лапам, что в целом повышает надежность рабочего органа.

15 Формула изобретения

Рабочий орган погрузочной машины, включающий привод в виде силового цилиндра двустороннего действия с двумя штоками, приемный стол, связанный втулками и

20 валом с нагребающими лапами, взаимодействующими хвостовыми частями с расположенными на противоположных сторонах столаупорами, отлича ющийся тем, что, с целью повышения надежности, в при25 емном столе выполнены пазы, расположенные соосно силовому цилиндру, а втулки выполнены в виде.ползунов, жестко связанных со штоками цилиндра, и установлены в пазах с возможностью перемещения по

30 ним.
