Реферат



Изобретение относится к механизмам точного перемещения и установки элементов машин и приборов и может быть применено в качестве регулировочного устройства. Цель изобретения - улучшение эксплуатационных качеств. Винт (В) 1 размещен в резьбовых отверстиях корпуса (К) 2 и фиксирующего элемента в виде рычага (Р) 9. Р 9 снабжен сферическим гнездом для взаимодействия со сферической головкой 8 опорного элемента 7, закрепленного в К 2, и упором 10. Рычаг 9 подпружинен относительно К 2 упругим элементом, состоящим из пружины 4 с шариком 5, установленных в гнезде 3. Оси опорного элемента 7, В 1 и упругого элемента расположены в одной плоскости. При нажатии на элемент 11 до контактирования упора 10 с К 2 происходит поворот Р 9 и расфиксация В 1. После установки В 1 в требуемом положении и снятии усилия Р с элемента 11 Р 9 под действием пружины 4 поворачивается на угол α и за счет своего перекоса обеспечивает стопорение В 1. Устройство обеспечивает точную фиксированную установку винта. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 16 В 39/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4473773/27 (22) 15.08.88 (46) 07.07.91, Бюл. М 25 (72) В.П, Агафонова и B.Ä. Агафонов (53) 621.882.5(088.8) (56) Авторское свидетельство СССР

М 1218184, кл. F 16 В 39/00, 1984. (54) ВИНТОВОЙ МЕХАНИЗМ . (57) Изобретение относится к механизмам точного перемещения и установки элементов машин и приборов и может быть применено в качестве регулировочного устройства. Цель изобретения — улучшение эксплуатационных качеств. Винт {В) 1 размещен в резьбовых отверстиях корпуса (К) 2 и фиксирующего элемента в виде рычага (Р)

9. P 9 снабжен сферическим гнездом для

„, Ы„„1661492 Al взаимодействия со сферической головкой 8 опорного элемента 7, закрепленного в К 2, и упором 10, Рычаг 9 подпружинен относительно К 2 упругим элементом, состоящим из пружины 4 с шариком 5, установленных в гнезде 3. Оси опорного элемента 7, B 1 и упругого элемента расположены в одной плоскости, При нажатии-на элемент 11 до контактирования упора 10 с К 2 происходит поворот Р 9 и расфиксация В 1. После установки В 1 в требуемом положении и снятии усилия P с элемента 11 Р 9 под действием пружины 4 поворачивается на угол а и за счет перекоса обеспечивает стопорение В 1.

Устройство обеспечивает точную фиксированную установку винта. 1 ил.

1661492

Составитель В.Терехов

Техред М.Моргентал Корректор Э.Лончакова

Редактор M.Áëàíàð

Заказ 2111 Тираж 438 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к механизмам точного перемещения и установки элементов машин и приборов и может быть применено в качестве регулировочного устройства.

Цель изобретения — улучшение эксплуатационных качеств.

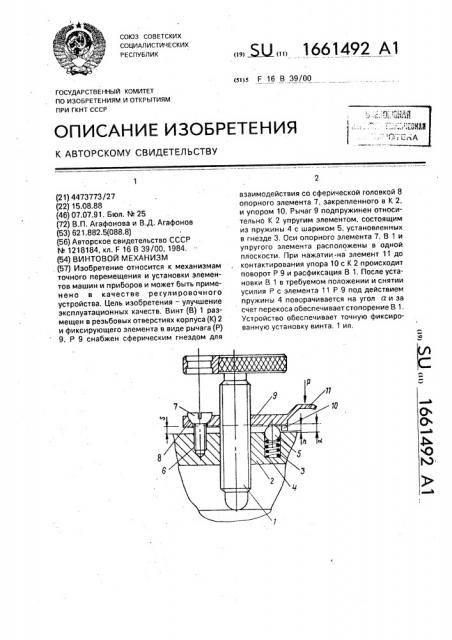

На чертеже изображен винтовой механизм, общий вид, Винтовой механизм содержит винт 1, установленный в корпусе 2. Последний снабжен гнездом 3, в котором размещена пружина 4 с шариком 5 и резьбовым отверстием 6, причем оси гнезда 3, резьбового отверстия 6 и винта 1 лежат в одной плоскости. В резьбовом отверстии 6 установлен опорный элемент 7 в виде регулировочного винта, головка которого со стороны резьбовой его части выполнена со сферической поверхностью 8, контактирующей со сферическим гнездом фиксирующего элемента в виде рычага 9. Последний снабжен резьбовым отверстием для взаимодействия с вин, том 1 и упором 10, высота h которого равна величине зазора S между корпусом 1 и рычагом 9 при параллельном их положении, Рычаг 9 имеет возможность поворачиваться вокруг сферической головки опорного элемента 7 под действием пружины 4 и шарика
