Способ изготовления растрового диска датчика перемещений

Способ изготовления растрового диска датчика перемещений

Иллюстрации

Показать все

Реферат



Изобретение относится к области измерений, в частности к датчикам перемещения, и может быть использовано при автоматизированном производстве датчиков. Целью изобретения является повышение точности, возможность взаимозаменяемости и снижение трудоемкости настройки и контроля. Для изготовления растрового диска изготавливают диск с посадочным отверстием без нанесения рисунка, втулку с точным отверстием, приклеивают диск на втулку и наносят кодирующий рисунок на диск.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

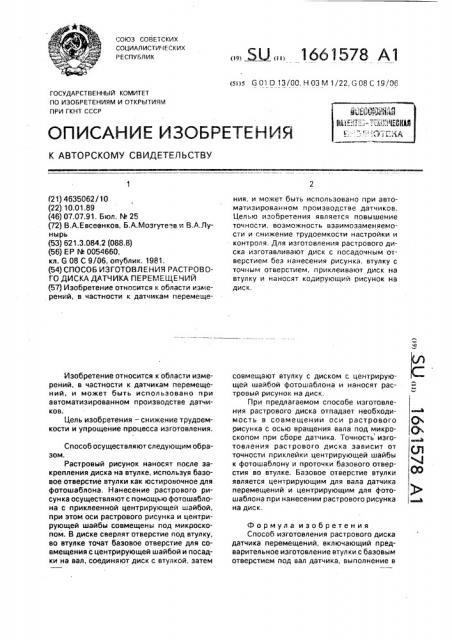

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4635062/10 (22) 10.01.89 (46) 07.07.91, Бюл. М 25 (72) В.А.Евсевнков, Б.А.Мозгутеев и В.А.Лунырь (53) 621.3.084.2 (088,8) (56) ЕР hh 0054660, кл. G08 С 9/06,,опублик. 1981. (54) СПОСОБ ИЗГОТОВЛЕНИЯ РАСТРОВОГО ДИСКА ДАТЧИКА flEPEMFULl,EHMA (57) Изобретение относится к области измерений, в частности к датчикам перемещеИзобретение относится к области измерений, в частности к датчикам перемещений, и может быть использовано при автоматизированном производстве датчиков, Цель изобретения — снижение трудоемкости и упрощение процесса изготовления.

Способ осуществляют следующим образом.

Растровый рисунок наносят после закрепления диска на втулке, используя базовое отверстие втулки как юстировочное для фотошаблона. Нанесение растрового рисунка осуществляют с помощью фотошаблона с приклеенной центрирующей шайбой, при этом оси растрового рисунка и центрирующей шайбы совмещены под микроскопом. В диске сверлят отверстие под втулку, во втулке точат базовое отверстие для совмещения с центрирующей шайбой и посадки на вал, соединяют диск с втулкой, затем

„„. Ж„„166 t578 Al (st)s G 01 D 13/00, Н 03 M 1/22, 6 08 С 19/06 ния, и может быть использовано при автоматизированном производстве датчиков, Целью изобретения является повышение точности, возможность взаимозаменяемости и снижение трудоемкости настройки и контроля. Для изготовления растрового диска изготавливают диск с посадочным отверстием беэ нанесения рисунка, втулку с точным отверстием, приклеивают диск на втулку и наносят кодирующий рисунок на диск. совмещают втулку с диском с центрирующей шайбой фотошаблона и наносят растровый рисунок на диск.

При предлагаемом способе изготовления растрового диска отпадает необходимость в совмещении оси растрового рисунка с осью вращения вала под микроскопом при сборе датчика. Точность изготовления растрового диска зависит от точности приклейки центрирующей шайбы к фотошаблону и проточки базового отверстия во втулке. Базовое отверстие втулки является центрирующим для вала датчика перемещений и центрирующим для фотошаблона при нанесении растрового рисунка на диск.

Формула изобретения

Способ изготовления растрового диска датчика перемещений, включающий предварительное изготовление втулки с базовым отверстием под вал датчика, выполнение в

1661578

Составитель В. Шубин

Редактор О. Юрковецкэя Техред М.Моргентал

/ I

Корректор ИМ ока

Заказ 2115 Тираж 336 Подписное
