Дозатор парогазовых смесей

Дозатор парогазовых смесей

Иллюстрации

Показать все

Реферат



Изобретение относится к объемному дозированию и позволяет повысить точность и расширить диапазон концентраций дозируемых смесей. В емкость 1 заливается дозируемая жидкость и вставляется пробка 3 с трубкой 2. От блока 16 к регуляторам 7, 12 перепада давления подается газ-разбавитель. На газоанализаторе 15 устанавливается требуемое значение концентрации паров в смеси. Выходной сигнал газоанализатора 15 используется для корректировки работы регулятора 7. Для этого регулятор 7 связан посредством редуктора 23 с электродвигателем 22, который управляется электронным регулятором 17, следящим за изменением выходного сигнала газоанализатора 15. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 G 01 F 13/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4694640/10 (22) 24.05,89 (46) 07.07.91. Бюл. М 25 (72) П.Г.Тригуб и О.П.Ситникова (53) 66.028 (088.8) (56) Колеров Д,К, Метрологические основы газоаналитических измерений. — M,; Машиностроение, 1967. с. 395.

Просвирин А,Д. Автомобиль "Волга"

ГАЗ-24, — M.: Машиностроение, 1975, с, 368. (54) ДОЗАТОР ПАРОГАЗОВЫХ СМЕСЕЙ (57) Изобретение относится к объемному дозированию и позволяет повысить точность и расширить диапазон концентраций дози„„. Ж„, 1661581 А1 руемых смесей, В емкость 1 заливается дозируемая жидкость и вставляется пробка 3 с трубкой 2. От блока 16 к регуляторам 7, 12 перепада давления подается гаэ-разбавитель, На газоанализаторе 15 устанавливается требуемое значение концентрации паров в смеси. Выходной сигнал гаэоанализатора

15 используется для корректировки работы регулятора 7. Для этого регулятор 7 связан посредством редуктора 23 с электродвигателем 22, который управляется электронным регулятором 17, следящим за изменением выходного сигнала газоаналиэатора 15. 1 ил.

1661581

Формула изобретения

Дозатор парогазовых смесей, содержащий емкос1ь для жидкости, = которую введена трубка, соединенная с выходом блока управления расходом жидкости, и диффуэор с электроподагревателем, один вход которого г,ocpàäñòâoì жи клера соединен с емкостью для жидкости, а другой вход — с выходом блока управления расходом парогаэовойсмеси,отличающийся тем, что, с целью повышения точности и расширения диапазона концентраций, в него введены газоанализатор с задатчиком ..Онцентрации, электронный регулятор и исполнительный механизм, причем газовый вход газоанализатора подключен к выходу диффузора, а электрический выход — к входу электронного регулятора, выход которого подключен к входу исполнительного механизма, выход которого соединен с входом блока управления расходом жидкости.

Составитель В, Ширшов

Редактор О.Юрковецкая Техред M,Mopãåíòàë Корректор М, Демчик

Заказ 2116 Тираж Ю9 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат Т1атент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к области обьемного доэирования.

Цель изобретения — повышение точности и расширение диапазона концентраций дозируемых смесей.

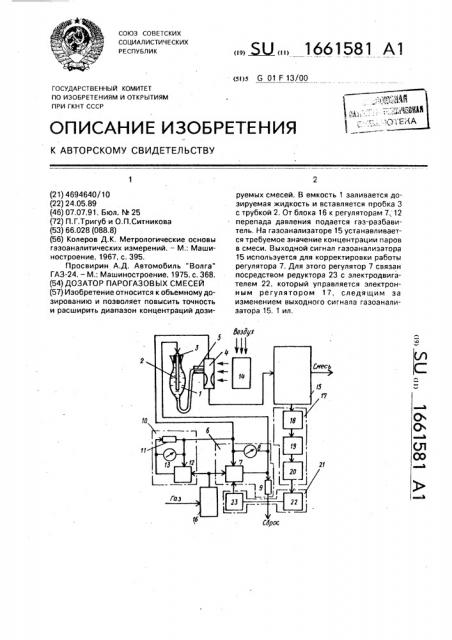

На чертеже показана схема дозатора парогаэовых смесей.

Дозатор состоит иэ емкости 1 с доэируемой жидкостью с трубкой 2 для подвода газа под давлением и с пробкой 3, Выход 10 емкости 1 соединен с диффузором 4 через ,жиклер 5. В состав дозатора входят. блок 6 управления расходом жидкости, включающий регулятор 7 перепада давления, мановакуумметр 8 и линию сброса с 15 пневматическим сопротивлением 9, и блок

10 управления расходом парогазовой смеси, состоящий из пневмосопротивления 11, регулятора 12 перепада,давления и мановакуумметра 13. 20

Кроме того, дозатор содержит электроподогреватель 14, газоанализатор 15, блок

16 управления давлением газа, электронный регулятор 17, состоящий из узла 18 согласования сигналов, измерительного 25 моста 19 и усилителя 20, исполнительный механизм 21 с реверсивным электродвигателем 22 и редуктором 23, который связан с регулятором 7 перепада давления.

Дозатор работает следую;цим образом, 30

В емкость 1 заливается дозируемая д идкость и вставляется пробка 3 с трубкой

2, которая должна быть погружена в жидкость, чтОбы исключить влияние От изменения давления столба жидкости в емкости 1, 35

От блока 16 подается гаэ-разбавитель и устанавливается его необходимое давление

На входах в регуляторы 7 и 12 перепадов давления. Включается газоанализатор 15. Ре гулятором 12 устанавливается по мановакуум- 40 иетру 13 перепад давления на пневматическом сопротивлении 11, обеспечиВающий необходимый расход смеси. Вкл очается электроподогреватель 14 диффузора 4, Регулятором 7 по мановакуумметру 8 45 устанавливается перепад давления на жиклере 5. Стабильную работу регулятора 7 обеспечивает линия сброса газа с пневматическим сопротивлением 9.

После установления требуемой концен-трации на задатчике газоанализатора 15 включается электронный регулятор 17. При изменении сигнала, поступающего из газоанализатора 15, на измерительном мосте 19 появляется разбаланс напряжений, кото-. рый усиливается и подается на реверсивный электродвигатель 22, вращающий редуктор

23, который автоматически корректирует работу регулятора 7, что изменяет расход дозируемой жидкости через жиклер 5.

После опускания уровня дозируемой жидкости в емкости 1 ниже трубки 2 дозатор может работать только с включенным электронным регулятором 17, так как условия прохождения дозируемой жидкости через жиклер 5 начинают непрерывно изменяться, Электронный регулятор 17 также компенсирует. температурные изменения в окружающей дозатор среде и небольшие загрязнения жиклера 5 от дозируемой жидкости.
