Реферат



Изобретение относится к дозированию многокомпонентных смесей и может быть использовано в различных отраслях промышленности, например химической, в частности при приготовлении композиции в производствах синтетических моющих средств. Устройство обеспечивает повышение надежности за счет введения автоматического контроля соответствия заданной массы смеси ее рецептуре, а также расширение области применения устройства путем обеспечения максимальной производительности при работе с произвольной или оперативно изменяемой рецептурой путем дополнительного введения в каждый канал дозирования задатчика наибольшего предела дозирования и делителя. 1 ил.

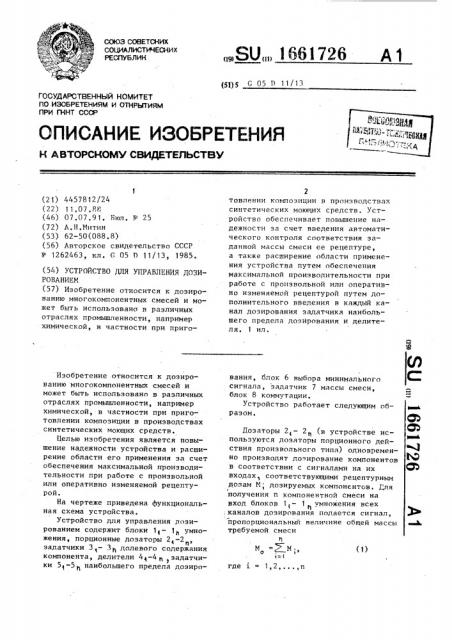

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСИИХ

РЕСПУБЛИК (я1)5 G 05 D 11/13

СПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCH0MV СВИДЕТЕЛЬСТВУ где i = 1,2,...,n

ГОСУД АРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ПЛАНТ СССР (21) 44578 12/24 (22) 11.07.88 (46) 07.07.9 1. Бюл. Р 25 (72) А.Н,Митин (53) 62-50(088 ° 8) (56) Авторское свидетельство СССР

N 1262463, кл. Г 05 П 11/13, 1985. (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ДОЗИРОВАНИЕМ (57) Изобретение относится к дозированию многокомпонентных смесей и может быть использовано в различных отраслях промышленности, например химической, в частности при пригоИзобретение относится к дозированию многокомпонентных смесей и может быть использовано в различных отраслях промьппленности, например химической, в частности при приготовлении композиции в производствах синтетических моющих средств.

Целью изобретения является повышение надежности устройства и расширение области его применения за счет обеспечения максимальной производительности при работе с произвольной или оперативно изменяемой рецептурой.

На чертеже приведена функциональная схема устройства.

Устройство для управления позированием содержит блоки 1 - 1> умножения, порционные дозаторы 2 -2

l1 эадатчики 3 - 311 долевого содержания компонента, делители 4 -4 и задатчики 5 -5 > наибольшего предела дозиро„.Б0,» 1661726 А1 товлении композиции в производствах синтетических моющих средств. Устройство обеспечивает повышение надежности за счет введения автоматического контроля соответствия заданной массы смеси ее рецептуре, а также расширение области применения устройства путем обеспечения максимальной производительности при работе с произвольной или оперативно изменяемой рецептурой путем дополнительного введения в каждый канал доэирования эадатчика наибольшего предела дозирования и делителя. 1 ил. вания, блок 6 выбора минимального сигнала, эадатчик 7 массы смеси, блок 8 коммутации.

Устройство работает следующим образом.

Дозаторы 2 — 2 (в устройстве используются дозаторы порционного действия произвольного типа) одновременно производят дозирование компонентов в соответствии с сигналами на их входах соответствующими рецептурным дозам М, дозируемых компонентов, Для получения и компонентной смеси на вход блоков 1< — 1 умножения всех ,каналов дозирования подается сигнал, пропорциональный величине общей массы требуемой смеси и м =. м (1) !

1661726

Рецептурные дозы соответствующих компонентов определяются как (2)

5 где г. — долевое содержание i-го комЦ I понента в смеси, которое устанавливается по техническим нормам, например в соответствии с рецептурой СИС.

В свою очередь, на выходах делителей 4 ) — 4 Формируется сигнал мр дм,, соответствующий максимальной массе смеси для данной рецептуры при максимальной дозе данного компонента (соответствующей его НПД вЂ” наибольшему пределу дозирования)

Мрмркс, = Ммакс, 3 1 где М „ . — величина НПД данного ка1 нала.

Величина М формируется на выходе блока 6 определения минимума сигнала и соответствует

25 попас мокс )

Мо

Мо ном r (4)

30 ппп пкп Мо ококс, )>Мо ком о где М вЂ” заданная масса смеси, р иом установленная на задатчике 7.

Т.е. при превышении заданной массой смеси максимально допустимой для данной рецептуры величины на выходе блока 6 автоматически устанавливается максимальная (для данной рецептуры)

40 величина. Работа устройства в указанном режиме осуществляется при установке блока 8 в положение "Номинальный режим", при котором выход задатчика 7 массы подключен к блоку 6.

При работе устройства с максимальной производительностью(массой смеси) и произвольной (оперативно изменяемой) рецептурой блок 8 устанавливается в положение Максимальный режим при котором выход задатчика 7 массы отключается от входа блока 6 выбора минимального сигнала.

Формула изобретения

Устройство для управления дозированием, содержащее и каналов дозирования по числу компонентов, каждый из которых включает в себя последовательно соединенные задатчик долевого содержания компонента, блок умножения и дозатор, а также блок выбора минимального сигнала, блок коммутации и задатчик массы смеси, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности устройства и расширения области его применения за счет обеспечения максимальной производительности при работе с произвольной или оперативно изменяемой рецептурой, оно содержит в каждом канале дозирования последовательно соединенные задатчик наибольшего предела дозирования и делитель, причем входы блока выбора минимального сигнала подключены соответственно к выходам делителей и к выходу блока коммутации, а выход — к вторым входам блоков умножения, вторые входы делителей соединены с выходами задатчиков долевого содержания компонента своего канала, первый информационный вход блока коммутации .подключен к выходу задатчика массы смеси, а второй инАормационный вход — к выходу делителя первого канала дозирования.
