Патент ссср 166176
Иллюстрации
Показать всеРеферат

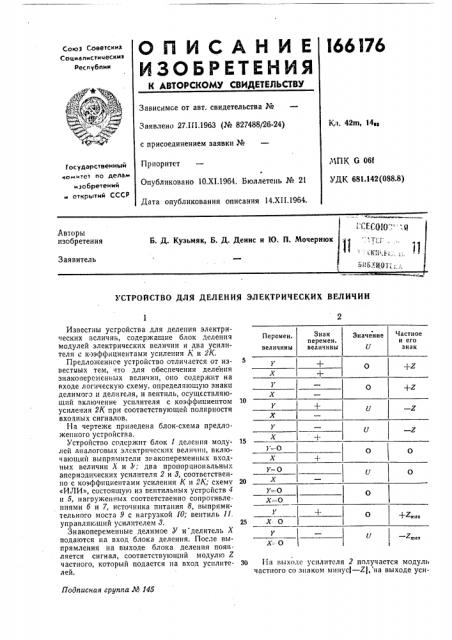

166176
ОЛИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистическими республик
Зависимое от авт. свидетельства ¹
Заявлено 27,1П.1963 (№ 827488/26-24) Кл. 42m, 14,З с присоединением заявки №
МПК С 06f
УДК 681.142(088.8) Приоритет г
Опубликовано 10.Х1.19G4. Бюллетень № 21
Государственный комитет по делам изобретении и открытий СССР
Дата опубликования описания 14.XII 1964.
УСТРОЙСТВО ДЛЯ ДЕЛЕНИЯ ЭЛЕКТРИЧЕСКИХ ВЕЛИЧИН
5 у
Х
Y
О
Y.— О
О (о
Y=-О
Х==О
+Zmez
25 Х:О
Подиисная аруппа Л 14а
Известны устройства для деления электрических в еличиь, содержащие блок деления модулей электрических величин и два усилителя с коэффициентами усиления К и 2К.
Предложенное устройство отличается от известыых тем, что для обеспечения деления зиакопеременных величин, оно содержит на входе логическую схему, определяющую знаки делимого и делителя, и вентиль, осуществляющий включение усилителя с коэффициентом усиления 2К при соответствующей полярности входных сигналов.
На чертеже приведена блок-схема предло. жепного устройства.
Устройство содержит блок 1 деления модулей аналоговых электрических величии, включающий выпрямители знакопеременных входных величин Л и } ; два пропорциональных апериодических усилителя 2 и 3, соотвсгственно с коэффициентами усиления К и 2К; схему
«ИЛИ», состоящую из вентильных устройств ч и 5, нагруженных соответственно сопротивлениями 6 и 7, источника питания 8, выпрямительного моста 9 с нагрузкой 10; вентиль il, управляющий усилителем 3.
Знакопеременные делимое У и делитель Х подаются на вход блока деления. После выпрямления на выходе блока деления появ. ляется сигнал, соответствующий модулю Z частного, который подается на вход усилителей.
Зо 1-1а выходе усилителя 2 получается модуль частного со знаком минус! — Zj, на выходе уси16В176
Предмет изобретения
Составитель Г. В. Чуйко
Редактор И. Г. Карпас Техред Л. К. Ткаченко, Корректор О. Б. Тюрина
Заказ 3149/1 Тираж 825 Формат бум. 60+90 /8 Обьем 0,16 изд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4.
Типография, пр. Сапунова, 2 ителя 3 — удвоенный модуль со знаком плюс
+2Z, (На выходе устройства будет появляться реультирующая величина Z с тем или другим наком в зависимости от состояния вениля 11.
Управление вентилем fl осуществляется емой «ИЛИ», наличие сигнала U, на выходе оторой зависит от состояния вентильных тройств 4 и 5, управляемых входными сигналами Х и У.
Все возможные комбинации знаков и критических (нулевых) значений величин Х, У и соответствующие им значения U и модуля 7 частного даны в таблице.
Устройство для деления электрических ве5 личин, содержащее блок деления модулей электрических величин и два усилителя с коэффициентами усиления К и 2К, отличающееся тем, что, с целью деления знакопеременных величин, оно содержит на входе логи10 ческую схему, определяющую знаки делимого и делителя, и вентиль, осуществляющий включение усилителя с коэффициентом усиления
2К при соответствующей полярности входных сигналов.
