Патент ссср 166179
Иллюстрации
Показать всеРеферат
l66l79

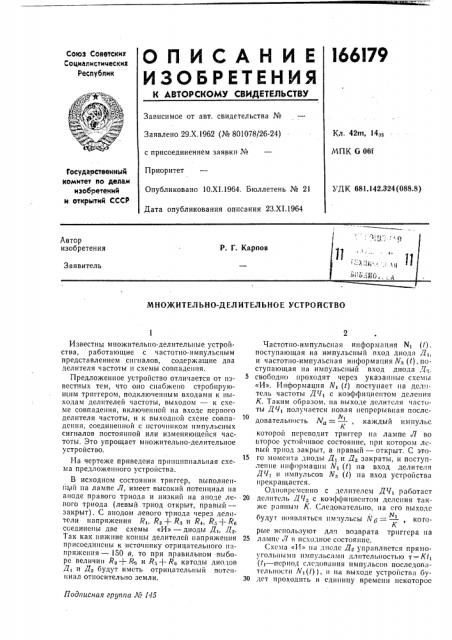

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
,ф+.ф
Зависимое от авт. свидетельства №
Заявлено 29,Х.1962 (№ 801078/26-24) Кл. 42m, 14., МПК С 06f с присоединением заявки ¹
Приоритет
Государственный комитет по делам изобретений и открытий СССР
УДК 681.142.324 (088.8) Опубликовано 10.XI.1964. Бюллетень № 21
Дата опубликования описания 23,XI.1964
МНОЖИТЕЛЬНО-ДЕЛИТЕЛЬНОЕ УСТРОЙСТВО
Подписная группа Л& И5
Известны множнтельно-делнтельные устройства, работающие с частотно-импульсным представлением сигналов, содержащие два делителя частоты и схемы совпадения.
Предложенное устройство отличается от известных тем, что оно снабжено стробнрующим триггером, подключенным входами к выходам делителей частоты, выходом — к схеме совпадения, включенной на входе первого делителя частоты, и к выходной схеме совпадения, соединенной с источником импульсных сигналов постоянной или изменяющейся частоты. Это упрощает множительно-делительное устройство.
Иа чертеже приведека принципиальная схема предложенного устройства.
В исходном состоянии триггер, выполнен1п 1й на лампе Л, имеет высокий потенциал 0а аноде правого триода и низкий на аноде левого триода (левый триод открыт, правый— закрыт). С анодом левого триода через лелители напряжения Аь /4+ R» и R4, R;,+ о соединены две схемы «И» — диоды Дь Д .
Так как нижние концы делителей напряженпя присоединены к источнику отрицательного напряжения — 150 в, то при правильном выборе величин R; + R и R.; + R; катоды диодов
Д и Д» будут иметь отрицательный потсснниал относительно земли.
Частотно-импульсная информация N> (t), поступающая на импульсный вход диода Д,, и частотно-импульсная информация N.„(t), поступающая на импульсный вход диода Д., 5 свободно проходят через указанные схемы
«И». Информация N (t) поступает на делитель частоты ДЧ, с коэффициентом деления
К. Таким образом, на выходе делителя частоты ДЧ, получается новая непрерывная послс10 A( довательность N —, каждый импульс
К которой переводит триггер на лампе Л во второе устойчивое состояние, нри котором левый триод закрыт, а правый — открыт. С это15 го момента диоды Д1 н Д закраты, и поступление информации N (t) на вход делителя
ДЧ1 и импульсов N> (t) па вход устройства прекращается.
Одновременно с делителем ДЧ работает
20 делитель ДЧ с коэффициентом делсния также равным К. Следовательно, на сго выходе
)ч« будут появляться импульсы Мв = =, когоК рые используют длп возврата триггера на
25 л а мпс .7 в исходное состояние.
Схема «11» па диоде Д» управляется прямоугольнымн нмпульсамн длительностью T=K/i (t> — период следования импульсов последовательности N (t)), и на выходе устройства бу30 дст проходить в единицу времени некоторое
166179
Предмет изобретения Составитель Г. В. Чуйко
Текред А. А. Камышникова
Редактор и. Г. Кар ас
Корректор В. П. Фомина
Заказ 3I17/16 Тираж 825 Формат бум. 60 >< 90<73 Объем 0,16 изд. л. Цена 5 кои, Ц11И11ПИ Государственного комитета но делам изобретений и открытий СССР
Москва, Центр, нр. Серова, д. 4
Типографии, пр. Сапунова, 2
3 число N импульсов последовательностиЛ(з((), которое в общем случае может быть выражено в виде: ф А(2 () N2 (t)
Ni (f) Множительно-делительное устройство, работающее с частотно-импульсным представлением сигналов, содержащее два делителя частоты и схемы совпадения, отличающееся тем, что, с целью упрощения устройства, оно снабжено стробирующим триггером, подключенным входами к выходам делителей частоты, выходом — к схеме совпадения, включенной на входе первого делителя частоты, и к выходной схеме совпадения, соединенной с источником импульсных сигналов
10 постоянной или изменяющейся частоты.
