Реферат



Изобретение относится к электротехнике, в частности к технике электробезопасности обслуживания электроустановок высокого напряжения, и предназначено для предупредительного оповещения человека о наличии напряжения на доступных для прикосновения токоведущих частях. Целью изобретения является повышение чувствительности обнаружения частей электроустановки, находящихся под напряжением, дальности действия и обеспечение удобства эксплуатации. Генератор 2 излучает через антенну 1, а детектор-приемник 3 принимает высокочастотные колебания, отраженные от токоведущей части и модулированные колебаниями промышленной частоты, частотный фильтр 4 выделяет выпрямленное напряжение промышленной частоты, а интегратор 5 накапливает постоянную его составляющую, обусловливающую срабатывание порогового элемента 7, запускающего генератор 8 звуковой частоты, воспроизводимой звуковым 9 и световым 10 индикаторами за счет энергии малогабаритной гальванической батареи. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 fi 02 Н 5/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4615471/07 (22) 02.12.88 (46) 07.07.91. Бюл. № 25 (71) Куйбышевский политехнический институт им. В. В. Куйбышева (72) Б. М. Климашов и О. Г. Малюшев (53) 621.316:925(088.8) (56) Патент ЧССР № 130424, кл. 21 С 68/70, (Н 02 Н), !968.

Авторское свидетельство СССР № 1220047, кл. Н 02 Н 5/12, 1983. (54) ДИСТАНЦИОННЫЙ УКАЗАТЕЛЬ

НАЛИЧИЯ НАПРЯЖЕНИЯ (57) Изобретение относится к электротехнике, в частности к технике электробезопасности обслуживания электроустановок высокого напряжения, и предназначено для предупредительного оповещения человека о наличии напряжения на доступных для

„„SU„. 1661900 A 1 прикосновения токоведущих частях. Целью изобретения является повышение чувствительности обнаружения частей электроустановки, находящихся под напряжением, дальности действия и обеспечение удобства эксплуатации. Генератор 2 излучает через антенну 1, а детектор-приемник 3 принимает высокочастотные колебания, отраженные от токоведущей части и модулированные колебаниями промышленной частоты, частотный фильтр 4 выделяет выпрямленное напряжение промышленной частоты, а интегратор 5 накапливает постоянную его составляющую, обусловливающую срабатывание порогового элемента 7, запускающего генератор 8 звуковой частоты, воспроизводимой звуковым 9 и световым 10 индикаторами за счет энергии малогабаритной гальванической батареи. 1 ил.

1661900

Составитель Н. Овчаренко

Редактор Е. Папп Техред А. Кравчук Кор ректор М. С а м бор с ка я

Заказ 2131 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», r Ужгород, ул. Гагарина, 101 з

Изобретение относится к электротехнике, в частности к технике электробезопасности обслуживания электроустановок высокого напряжения, и предназначено для предупредительного оповещения человека о наличии напряжения на доступных для прикосновения токоведущих частях.

Цель изобретения — повышение чувствительности обнаружения частей электроустановок, находящихся под напряжением дальности действия и обеспечение удобства эксплуатации.

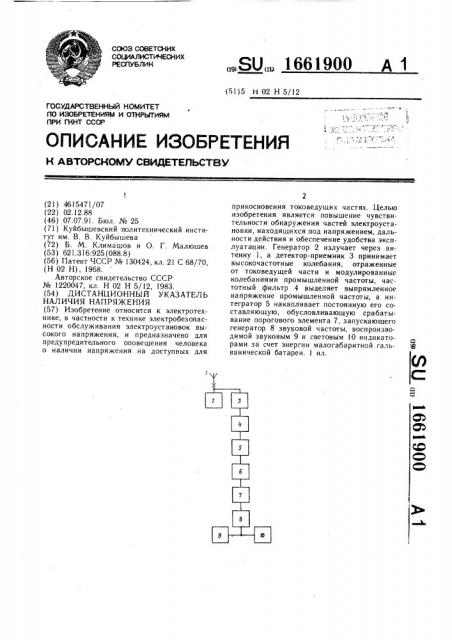

На чертеже представлена функциональная схема предлагаемого дистанционного указателя наличия напряжения.

Схема содержит антенну (металлический стержень) 1, генератор-передатчик 2 высокочастотных колебаний, детектор-приемник 3, частотный фильтр 4 нижних частот, интегратор 5, усилитель 6, пороговый элемент 7, генератор 8 звуковой частоты и звуковой 9 и световой 10 индикаторы. 20

Генератор-передатчик 2 излучает через антенну электромагнитные колебания высокой частоты, а детектор-приемник 3 принимает электромагнитные колебания, отраженные от находящейся под напряжением части электроустановки высокочастотные колебания, модулированные промышленной частотой, и выпрямляет их. Частотный фильтр 4 выделяет выпрямленное напряжение промышленной частоты, которое после интегратора 5 в виде накопленного им постоянного напряжения, усиленного усилителем 6, поступает на вход порогового элемента 7. При достаточном для срабатывания порогового элемента указанном постоянном напряжении запускается генератор 8 звуковой частоты, переменный ток которого воспроизводится звуковым 9 и световым 10 индикаторами. Устройство питается от малогабаритной гальванической батареи.

Положительный эффект использования предлагаемого дистанционного указателя состоит в повышении надежности защиты человека от попадания под высокое напряжение, обусловленное его высокой чувствительностью, не требующей приближения к токоведущей части, находящейся под напряжением.

Формула изобретения

Дистанционный указатель наличия напряжения, содержащий антенну, частотный фильтр, последовательно соединенные усилитель, пороговый элемент, генератор звуковой частоты и подключенные к его выходу звуковой и световой индикаторы, отличаюи4ийся тем, что, с целью повышения чувствительности, дальности действия и обеспечения удобства эксплуатации, в него введены подключенные к антенне входами генераторпередатчик колебаний высокой частоты и детектор-приемник отраженных от частей электроустановки колебаний высокой частоты, модулированных промышленной частотой, и интегратор, вход которого через частотный фильтр подключен к выходу детектора-приемника, а выход через усилитель к входу порогового элемента, при этом частотный фильтр выполнен в виде фильтра нижних частот.
