Реферат



Изобретение относится к электротехнике, в частности к релейной защите электродвигателей. Цель изобретения - повышение надежности устройства. При обрыве одной из фаз, например фазы B, в обмотке электродвигателя 1, подключенной к этой фазе, возникает ЭДС самоиндукции, выпрямленный ток и напряжение на резисторе 13 возрастают. Тиристор 11 открывается током, протекающим через конденсатор 18 и управляющий электрод тиристора 11, включается реле 10, размыкает размыкающий контакт 21 в цепи питания катушки контактора 6, который, размыкая свои силовые контакты 2, отключает электродвигатель 1. Реле 10, включившись, удерживается механической блокировкой. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л Н 02 Н 7/09

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4606174/07 (22) 17.11.88 (46) 07.07 91. Бюл. N- 25 (72) C.А. Брусов и С,С. Брусов

{53) 621.316Я25 (088.8) (56) Авторское свидетельство СССР

hh 5958,"4, кл. Н 02 Н 7/09, 1976.

Ав рское свидетельство СССР

М 983Ь77, кл. Н 02 Н 7/09, 1981, (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ТРЕХФАЗНОГО АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ ОТ ОБРЫВА ФАЗЫ (57) Изобретение относится к электротехнике, в частности к релейной защите электро« .. Ы, 1661904 А1 двигателей. Цель изобретения — повышение надежности устройства. При обрыве одной из фаз, например фазы В, в обмотке электродвигателя 1, подключенной к этой фазе, возникает ЭДС самоиндукции, выпрямленный ток и напряжение на резисторе 13 возрастают. Тиристор 11 открывается током, протекающим через конденсатор 18 и управляющий электрод тиристора 11, включается реле 10, размыкает размыкающий контакт 21 в цепи питания катушки контактора 6, который, размыкая свои силовые контакты 2, отключает электродвигатель 1.

Реле 10, включившись, удерживается механической блокировкой. 1 ил.

4, Изобретение относится к области элек1 Оотехники N Mox

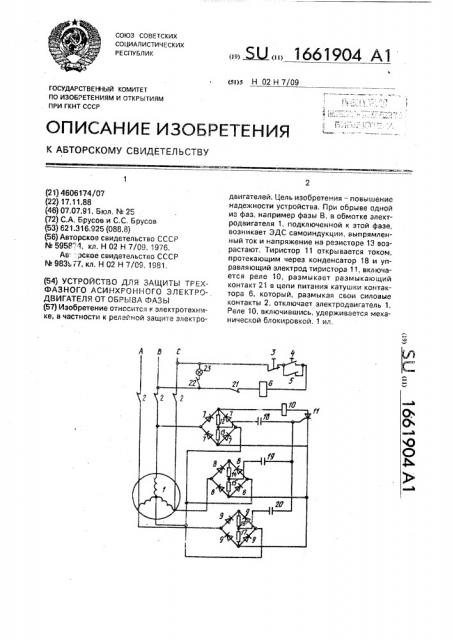

На чертеже представлена принципиальная схема устройства, Устройство для защиты трехфазного асинхронно/о электродвигателя 1 содержит контактор с. силовыми контактами 2, включенными в фазные провода электродвигателя, цепь управления контактором, состоящую из последовательно включенных между собой кнопки 3 "Стоп", кнопки 4

"Пуск", зашунтированной блок-контактом 5 контактора, катушки 6 контактора, первый вывод цепи управления контактором соединен с клеммОЙ фазы С, TpN ДВухпОлупериодных выпрямителя 7 — 9, первые входные выводы которых соединены с фазными выводами электродвигателя 1, а вторые

Объединены и подкл!очены к неЙтрали ста—;орных обмоток электродвигателя 1, плюсоВой вывод выпрямителя 7 подключен через катушку rlpoM8>KyTGHHoro реле 10 с механической Олоки00вкой BG Включенном положенил! K аноду тиоистора 1 1 KBToä которого соединен с минусовыми выводами всех ВыпрямителеЙ 7 9, наГруж8нных наГрузочны" ми резисторами по два последова1ельно 12 и

13, 14 и 15, 16 и 17, ripN этом обшие точки соединения первого 12 л второго 13, третьего 14 и четвертого 15, пятого 1! 6 и шестого

17 через первь:й 18, второй I9, третий 20 конденсаторы соединены с управляющим э IBKTpogoM TNiDNcTopa 1 1 KBT) LLI K!1 Ko HTBK тора 6 через размыкающий контакт 21 промежуточного реле 10 соединены с

rI8pBblM выводом замыкаю ш8 ГО контакта

22 промежуточного p8/le 10 N с дру! QA фазой сети Б, второй вывод замыкающего контакта 22 промежуточного реле 10 через сигнальный элемент 23 соединен с первым

ВЫВОДОМ ЦЕПИ УПРВВЛ8НИЯ KGHTBKTOPB.

Устройство раЬотает следующим образом.

В HopM3/IbHGM pe>KNM8 p36GTb! э 18КТро двигателя 1 при наличии всех фаз питания сила тОк3 ч8рез упраВляющиЙ электрод тиристора 11 недостаточна для его открывания, реле 10 не включено: его раэмыкаюьций контакт 21 в цепи Обмо ки 6 КоНТВКТср3 эамкнYT, питание HB электродвиГатель 1 поступает через контакты 2.

При Обрыве одной из фаз, наг!ример фазы В, в обмотке электродвигателя 1 возHNK3eT ЭДС самоиндукции Е = — — выdt

бмотке реле 10, после спадания ЭДС самоиндукции откл!Оченной обмотки, будет напряжение фазы В, Вкл!Очившись, p8/le 10 механическОЙ блокирОВкои уд8рживается Во Включеннбм полох<ении и раз!лыка!Ощим контактОМ 2 1

OTK/II0 I38T Питание 05!iIGTKN 6 КОНТВКТОр3. который отключает электродвигатель 1. ОдH0Bp8Mi8HHiI p8Jl8 10 cBGNM замыкающим контактом 22 включает сигнальный элемент

23, сигнализлрующий, что отключение электродвлгателя 1 произошло в результате срабатыванля защиты от обрыва фазы.

Случайное повторное включение электродвигателя 1 в работу, невзирая на сигнализацию сигнального элемента 23, не сможет быть произведено, так KBK размыкающий ко ITBKT 21, механически эаблокирова!!ный Во BK/llo÷åíHîì полсжении реле

1 0 В Lier! N 06MGTKiN 6 KGHTBK1 ор3 остае гся разомкнутым до ручной разблокирОвки реле 10.

Повторное вкл!Очение электродвигателя 1 B работу po/I>KHG производиться To!1bKÎ после проверки и восстановления исправНОСТИ BCBX фаз 8ГО Г!ИТВНИЯ, Ручным снятием блокировки удержания реле 10 во вкл!Оченном попо>кении реле 10 приводится в Откл!оченное положенле. При этом выключается сигнал<в!ая лампа 23 (разо! 1Кнут контакт 2 ° De/Ie 1О) и ВОсстанаВлиB38YcJI цепь r!NTBHN5 06t40TKN 6 KGHTBK JGD3 (замкнут контак1 21 реле 10).

JcTpoйство защиты приведено в исходное рабочее поло>кение, Использование изобретения обеспечивае1 надежну!О зашиту трехфазн ых асин>.рОННЫ, рВИ!с!1Г,18И ОТ ОбрЫВ3 фйы ПОИ и р!лм18!.!внии поо(! ь х надежных элеме!.!тов

ПРИЧЕМ ОСНОВНЫ8 ЭЛ8МЕНТЫ УСТРОЙСТВа — ТИристор и исполнительное реле в нормальном режиме работы двигателя не

Harp >/же н ь3.

Формула изобретения

) СТООЙСТВО ДЛЯ ЗВЩИТЫ ТРЕХфаЗНОГО асинхоон НОГО э!!ектрОДВиГателя GT GGpblB3
