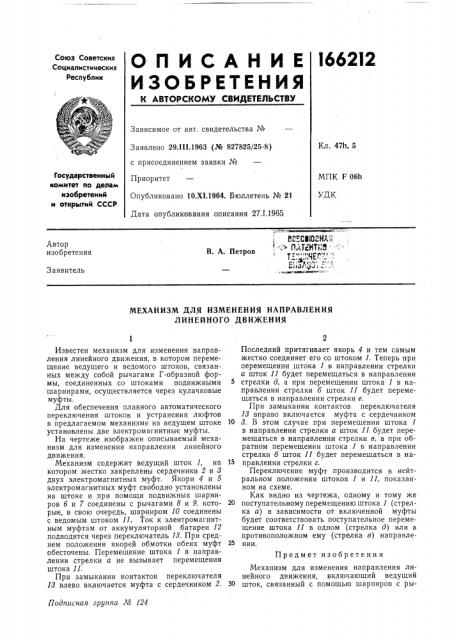

ОПИСАНИЕ 166212

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29.III.1963 (№ 827825/25.8) с присоединением заявки №

Приоритет

Опубликовано 10.XI.1964. Бюллетень № 21

Дата опубликования описания 27 1.1965

Кл. 47h, 5

Государственный комитет по делам изобретений и открытий СССР

МПК F 06h ДК

Автор изобретения

В. А. Петров

Заявитель

МЕХАНИЗМ ДЛЯ ИЗМЕНЕНИЯ НАПРАВЛЕНИЯ

ЛИНЕИНОГО ДВИЖЕНИЯ

Предмет изобретения

Подписная группа № 124

Известен механизм для изменения направления линейного движения, в котором перемещение ведущего и ведомого штоков, связанных между собой рычагами Г-образной формы, соединенных со штоками подвижными шарнирами, осуществляется через кулачковые муфты.

Для обеспечения плавного автоматического переключения штоков и устранения люфтов в предлагаемом механизме на ведущем штоке установлены две электромагнитные муфты.

На чертеже изображен описываемый механизм для изменения направления линейного движения.

Механизм содержит ведущий шток 1, на котором жестко закреплены сердечники 2 и 8 двух электромагнитных муфт. Якори 4 и 5 электромагнитных муфт свободно установлены на штоке и при помощи подвижных шарниров б и 7 соединены с рычагами 8 и 9, которые, в свою очередь, шарниром 10 соединены с ведомым штоком 11. Ток к электромагнитным муфтам от аккумуляторной батареи 12 подводится через переключатель 18. При среднем положении якорей обмотки обеих муфт обесточены. Перемещение штока 1 в направлении стрелки а не вызывает перемещения штока 11.

При замыкании контактов переключателя

18 влево включается муфта с сердечником 2.

Последний притягивает якорь 4 и тем самым жестко соединяет его со штоком 1. Теперь:при перемещении штока 1 в направлении стрелки а шток 11 будет перемещаться в направлении

5 стрелки д, а при перемещении штока 1 в направлении стрелки б шток 11 будет перемещаться в направлении стрелки е.

При замыкании контактов переключателя

l8 вправо включается муфта с сердечником

10 8. В этом случае при перемещении штока 1 в направлении стрелки а шток 11 будет перемещаться в направлении стрелки в, а при обратном перемещении штока 1 в направлении стрелки б шток 11 будет перемещаться в на15 правлении стрелки г.

Переключение муфт производится в нейтральном положении штоков 1 и 11, показанном на схеме.

Как видно из чертежа, одному и тому же

20 поступательному перемещению штока 1 (стрелка а) в зависимости от включенной муфты будет соответствовать поступательное перемещение штока II в одном (стрелка д) или в противоположном ему (стрелка в) направле25 ни и.

Механизм для изменения направления линейного движения, включающий ведущий

З0 шток, связанный с помощью шарниров с ры166212

Составитель Г. Н. Запольский

Редактор Б. С. Нанкина Техред Ю. В. Баранов Корректор О. И. Попова

Заказ 3739/2 Тираж 1000 Формат бум. 60X90 /8 Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 чагами, которые шарнирно соединены с ведомым штоком, отличающийся тем, что, с целью обеспечения плавного автоматического переключения и устранения люфтов, на ведущем штоке установлены две электромагнитные муфты.
