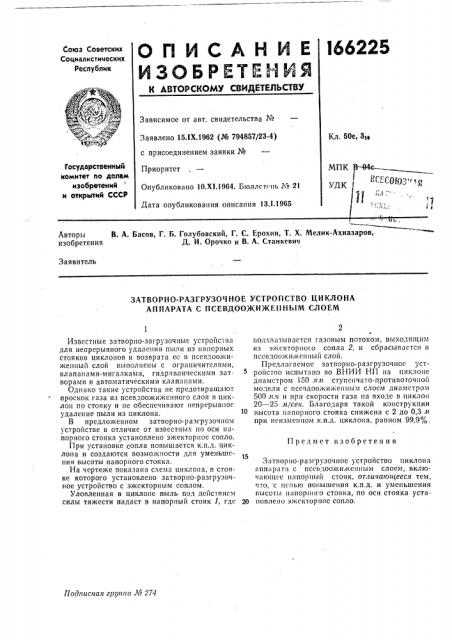

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 15ЛХ.1962 (№ 794857/23-4) Кл, 50е, 31е с присоединением заявки №

Приоритет

Государственный комитет по делам изобретений и открытий СССР

МПК

Опубликовано 10.XI.1964. Бюллстспь ¹ 21

Дата опубликования описания 13.1.1965

УДК

: У4 Q

Авторы изобретения

В. А. Басов, Г. Б. Голубовский, Г. С. Ерохин, T. Х. Мелик-Ахназаров, Д. И. Орочко и В, А. Станкевич

Заявитель

ЗАТВОРНО-РАЗГРУЗОЧНОЕ УСТРОЙСТВО ЦИКЛОНА

АППАРАТА С ПСЕВДООЖИЖЕllHblM СЛОЕМ

П р едм ет изобретен и я

Подписная группа Л6 274

Известные затворпо-загрузочные устройс1ва для непрерывного удаления пыли из напорных стояков циклопов и возврата ес в псевдоожи>кенный слой выполнены с ограничителями, клапанами-мигалками, гидравлическими зат. ворами и автоматическими клапанами.

Однако такие устройства не предотвращают проскок газа из псевдоожижениого слоя в циклон по стояку и пе обеспечивают непрерывное удаление пыли из циклона.

В предло>кенном затворио-разгрузочном устройстве в отличие от известных по оси папорного стояка установлено эжекторпое сопло.

При установке сопла повышается к.п,д. циклопа и создаются возмо>кности длл уменьшения высоты напорного стояка.

На черте>ке показана схема циклона, в стояке которого установлено затворно-разгрузочное устройство с э>кекторным соплом.

Уловленная в циклоне пыль под действием силы тяжести падает в напорный стояк i, где

2 подхватывается газовым потоком, выходящим из э>кскторпого сопла 2, и сбрасываетсл в пссвдоожиженный слой.

Предл а гаемос затвор но-разгрузочное устройство испытано во ВНИИ НП на циклопе диаметром 150 л,и ступенчато-противоточцой модели с псевдоожижепцым слоем диаметром

500 пя и прп скорости газа ца входе в циклоп

20 — 25 лс/сек. Благодаря такой конструкции

10 высота напорного стояка снижена с 2 до 0,3,и при псизменпом к.п.д. циклоца, равном 99,9%.

Затворпо-разгрузочное устройство циклопа аппарата с пссвдоожи>ксп ым слоем, включгпощсс напорный стояк, отлича ощееся тем, ITo, с целью попьппения к.п.д. и уменьшения высоты панорпого столка, по оси стояка уста20 повлепо эжскторпос сопло, . 166225

Составитель М. Фридланд

Редактор Н. Белявская Техрсд Т. П. Курилко Корректор М. П. Ромашова

Заказ 3599/6 Тираж 600 Формат бум, 60+90>4 ОГ>ъем О,I3 изд. л. Цена 5 коп.

ЦНИИ!1И Государственного комитета по делам изобретений и откр>ятий СССР

Москва, Центр, пр. Ссрова, д. 4

Типография, пр. Сапунова, 2
