Культиватор для ухода за лесными культурами

Культиватор для ухода за лесными культурами

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению и может быть использовано, например, для ухода за сеянцами лесных культур. Цель изобретения - расширение технологических возможностей за счет обеспечения регулирования взаимного положения защитного кожуха и рабочего органа. Культиватор для ухода за лесными культурами содержит раму 3, на поперечном брусе 33 которой закреплен ряд кронштейнов 32. На нижнем конце каждого кронштейна 32 шарнирно закреплены две пластины 29, 30, образующие кожух для защиты крон растений от повреждений. Между пластинами 29, 30 расположена секция почвообрабатывающих элементов 28, закрепленных на горизонтальном поперечном валу 25, связанном с рамой 3 и трансмиссионным валом 16 привода поперечной горизонтальной балкой 8. Балка 8 соединена с рамой 3 посредством винтового механизма, позволяющего поворачивать балку 8 относительно рамы 3. В результате изменяется положение вала 25 рабочего органа относительно пластин 29, 30 защитных кожухов, что позволяет использовать культиватор для обработки почвы между рядами сеянцев с разной степенью развитости крон. 1 з.п.ф-лы, 3 ил.

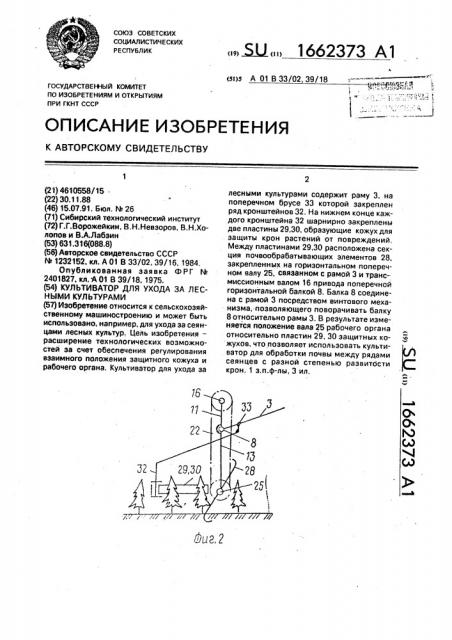

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю А 01 В 33/02, 39/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4610558/15 . (22) 30.11.88 (46) 15.07.91. Бюл. М 26 (71) Сибирский технологический институт (72) Г.Г.Ворожейкин, В, H.Íåâýîðîâ, B.Н.Холопов и В.А.Лабзин (53) 631.316(088,8) (58) Авторское свидетельство СССР

fk 1232152, кл, А 01 В 33/02, 39/16, 1984.

Опубликованная заявка ФРГ М

2401827, кл. A 01 В 39/18. 1975. (54) КУЛЬТИВАТОР ДЛЯ УХОДА ЗА ЛЕСНЫМИ КУЛЬТУРАМИ (57) Изобретение относится к сельскохозяйственному машиностроению и может быть использовано, например, для ухода за сеянцами лесных культур. Цель изобретения— расширение технологических возможностей за счет обеспечения регулирования взаимного положения защитного кожуха и рабочего органа. Культиватор для ухода за

ЯЛ 1662373 А1 лесными культурами содержит раму 3, на поперечном брусе 33 которой закреплен ряд кронштейнов 32. На нижнем конце каждого кронштейна 32 шарнирно закреплены две пластины 29,30, образующие кожух для защиты крон растений от повреждений, Между пластинами 29,30 расположена секция почвообрабатывающих элементов 28, закрепленных на горизонтальном поперечном валу 25, связанном с рамой 3 и трансмиссионным валом 16 привода поперечной горизонтальной балкой 8. Балка 8 соединена с рамой 3 посредством винтового механизма, позволяющего поворачивать балку

8 относительно рамы 3. В результате изменяется положение вала 25 рабочего органа относительно пластин 29, 30 защитных кожухов, что позволяет использовать культиватор для обработки почвы между рядами сеянцев с разной степенью развитости крон. 1 з.п.ф-лы, 3 ил.

1662373

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано, например, для ухода за сеянцами лесных культур.

Цель изобретения — расширение технологических воэможностей путем обеспечения регулирования взаимного положения защитного кожуха и рабочего органа.

На фиг,1 показана кинематическая схема культиватора; на фиг,2 — установка кронштейнов с кожухами, вид сбоку; на фиг.3— рабочий орган, вид сверху, Культиватор для ухода за лесными культурами содержит раму 1, которая при помощи шарниров 2 присоединена к раме 3 и связана с ней гидроцилиндрами 4. Рама 3 имеет горизонтальный поперечный брус 5.

На раме 3 при помощи шарниров 6 и 7 установлена горизонтальная балка 8, расположенная параллельно брусу 5. Балка 8 и брус 5 соединены друг с другом винтовым механизмом 9, который обеспечивает возможность поворота на заданный угол балки

8 вокруг своей продольной оси в шарнирах

6 и 7 рамы 3, Балка 8 имеет на концах четыре перпендикулярно расположенных к ней кронштейна 10 — 13.

В двух верхних кронштейнах 10 и 11 при помощи подшипников 14 и 15 установлен трансмиссионный вал 16 привода рабочего органа, Вал 16 посредством конического редуктора 17 и вала 18 связан с BOM трактора (не показан). На концах вала 16 закреплены звездочки 19 и 20 с цепями 21 и 22, соединяющими их соответственно со звездочками 23 и 24„закрепленными на концах горизонтального вала 25 рабочего органа.

Вал 25 рабочего органа при помощи подшипников 26 и 27 установлен в нижних кронштейнах 12 и 13 балки 8. На валу 25 закреплены секции почвообрабатывающих элементов 28. Каждая секция элементов 28 имеет кожух для защиты растений от повреждения этими элементами. Кожух выполнен в виде двух пластин 29 и 30, охватывающих секцию с обеих сторон. Пластины 29 и 30 соединены между собой пружиной 31. Передние части обеих пластин 29 и 30 кожуха шарнирно присоединены к кронштейну 32, нижний конец которого расположен впереди секции рабочего органа.

Кронштейны 32 всех защитных кожухов жестко прикреплены к дополнительному горизонтальному поперечному брусу 33 рамы 3.

Культиватор для ухода за лесными культурами функционирует следующим образом.

Посредством винтового механизма 9

10 поворачивают горизонтальную балку 8 в шарнирах 6 и 7 рамы 3 и в зависимости от

Перед работой культиватор устанавливают над грядкой с сеянцами, чтобы кронштейны 10 — 13 располагались над ее краями.

Раму 3 опускают гидроцилиндром 4, кронштейны 32 защитных кожухов располагают между кронами соседних рядков сеянцев, а секции почвообрабатывающих элементов

28 опускают на почву между этими рядками степени развитости крон сеянцев (их возраста) устанавливают рабочий орган в то или иное положение относительно пластин 29 и

30 секций защитных кожухов.

При вращении рабочего органа и поступательном перемещении культиватора пластины 20 и 30 раздвигают кроны сеянцев, обеспечивая необходимое пространство для обработки почвы элементами 28. Шарнирно подпружиненная установка пластин

29 и 30 позволяет умен ьшить повреждаемость крон.

Для ухода за сея нцами другого возраста вновь регулируют взаимное положение рабочего органа и защитных кожухов. Можно также предусмотреть возможность изменения расстояния между кронштейнами, к которым и рисоединены кожухи, а также расстояния между секциями почвообрабатывающих элементов на валу рабочего органа.

Формула изобретения t. Культиватор для ухода за лесными культурами, содержащий раму с горизонтальным поперечным брусом и приводной ротационный рабочий орган в виде закрепленных на валу секций почвообрабатывающих элементов, при этом каждая секция почвообрабатывающих элементов имеет охватывающий ее с обеих сторон кожух для защиты растений, а привод рабочего органа — горизонтально расположенный трансмиссионный вал, отличающийся тем, что, с целью расширения технологических возможностей путем обеспечения регулирования взаимного положения защитного кожуха и рабочего органа, он снабжен имеющей верхние и нижние кронштейны горизонтальной балкой, которая смонтирована на поперечном брусе рамы посредством шарниров и винтового механизма, при этом вал рабочего органа установлен посредством подшипников в нижних кронштейнах горизонтальной балки, трансмиссиомный вал привода — в верхних кронштейнах последней, а кожухи. для защиты растений по1662373 средством кронштейнов и поперечного бруса присоединены к раме.

2. Культиватор по п,1, о т л и ч а го щ и йс я тем, что каждый кожух для защиты расФиг

Составитель В. Орешкин

Техред М.Моргентал Корректор О.Ципле

Редактор С. Лисина

Заказ 2205 Тираж 420 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

21 а тений выполнен в виде двух шарнирно присоединенных к кронштейну передними частями пластин, между которыми установлена пружина. т
