Реферат



Изобретение касается операционных столов. Цель изобретения - повышение эффективности проведения операций путем более точной ориентации выреза опоры относительно операционного поля. Приставка состоит из опоры 1 с вырезом 2 и фиксатором 4, кронштейна 3 в виде струбцины 5 и зубчатой рейки 6, на которой установлена втулка с фиксатором. Опора 1 соединена с втулкой планками 9, а фиксатор 4 снабжен зажимным винтом 13. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (505 А 61 G 13/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4471529/14 (22) 21.06.88 (46) 15.07.91. Бюл. М 26 (71) Кемеровский государственный медицинский институт (72) Ю.Ф.Хатминский, Н.Ю.Хатминский и

P.P. Нуфер (53) 615.478.62 (088.8) (56) Патент США М 4378108, кл. А 61 G 13/00, 1983, „„ „„1662555 А1 (54) ПРИСТАВКА К ОПЕРАЦИОННОМУ

СТОЛУ (57) Изобретение касается операционных столов. Цель изобретения — повышение эффективности проведения операций путем более точной ориентации выреза опоры относительно операционного поля . Приставка состоит из опоры 1 с вырезом 2 и фиксатором 4, кронштейна 3 в виде струбцины 5 и зубчатой рейки 6, на которой установлена втулка с фиксатором. Опора 1 соединена с втулкой планками 9, а фиксатор 4 снабжен зажимным винтом 13. 3 ил.

1662555

Изобретение относится к медицинской технике, а именно к приспособлениям для операционных столов для офтальмологии, и может быть использовано в лечебных учреждениях, Цель изобретения — повышение эффективности проведения операций путем более точной ориентации выреза опоры относительно операционного поля.

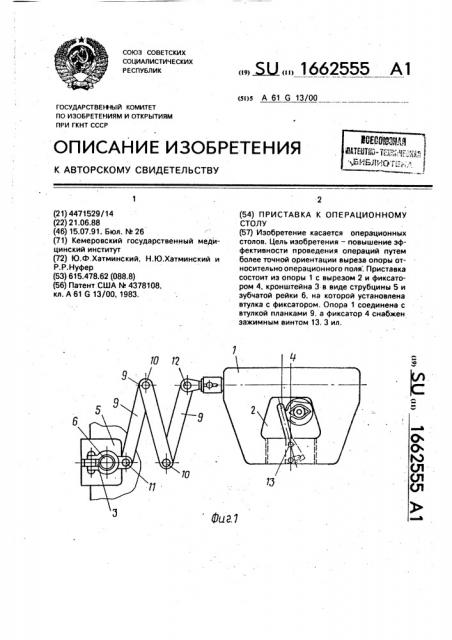

На фиг. 1 изображена приставка, общий вид, в плане; на фиг. 2 — то же, вид сбоку; на фиг, 3 — сечение А — А на фиг. 2.

Приставка к операционному столу состоит из опоры 1 для рук хирурга с вырезом

2, кронштейна 3 для крепления опоры 1 к столу и узла ориентации опоры. Вырез 2 опоры выполнен трапецеидальным, опора снабжена фиксаторами 4 носа, кронштейн 3 выполнен в виде струбцины 5 с зубчатой стойкой 6. Узел ориентации опоры снабжен установленной на стойке 6 втулкой 7 с фиксатором 8 и выполнен из планок 9, соединенных шарнирами 10 — 12 между собой, со втулкой 7 и опорой. Фиксатор 8 снабжен зажимным ВинтОм 13, Приставка используется следующим образом.

Струбциной 5 (фиг, 2) приставка устанавливается на панели стола, на котором располагается больной, Для проведения операции на глазу, например кератотомии, на нужной высоте устанавливают втулку 7 с помощью фиксатора 8, а опору 1 посредством раздвижения (складывания) планок 9 подводят к операционному полю, Нос больного помещают в вырез 2 опоры, и в зависимости от того, на каком глазу производят операцию, фиксируют нос между краем выреза и фиксатором 4, который зажимают

5 винтом 13. Трапецеидальная форма выреза выбрана из условий строения носа с целью надежной его фиксации фиксатором, Хирург опирается кистямй рук на части опоры вокруг выреза и производит опера10 цию, скользя кистями рук по периметру опоры. Если требуется в процессе операции открыть лицо, например для дополнительных инъекций в ткани, манипуляций анестезиологов, то опору отбрасывают путем

15 поворота ее вокруг оси 14. После проведения операции площадку отводят от лица в сторону с помощью узла ориентации.

Формула изобретения

20 Приставка к операционному столу, содержащая опору с вырезом для рук хирурга, кронштейн для крепления опоры к столу и узел орйентации опоры, отличающаяся тем, что, с целью повышения эффективности

25 проведения операций путем более точной ориентации выреза опоры относительно операционного поля, вырез опоры выполнен трапецеидальным, опора снабжена фиксатором носа, кронштейн для крепления

30 опоры к столу выполнен в виде струбцины с зубчатой стойкой, узел ориентации опоры снабжен установленной на стойке втулкой с фиксатором и выполнен из планок. шарнирно соединенных между собой, с втулкой и

35 опорой.

1662555 /l уР g ЯД

Составитель В,Сопчук

Редактор T.ÏàðôåíàBà Техред M,Ìîðãåíòàë Корректор M.Êó÷eðÿâàÿ

Заказ 2214 Тираж 342 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям.при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
