Реферат



Изобретение относится к ветеринарной санитарии. Цель изобретения - снижение непроизводительного расхода дезинфекционной жидкости. Устройство для санитарной обработки воздуха содержит диффузор 1 с входным 2 и выходным 3 патрубками. Во входном патрубке 2 размещен вентилятор 14 и нагревательный элемент 15, а в диффузоре установлена шайбообразная перегородка 8 из пористого материала с отверстиями 9. Шайбообразная перегородка 8 имеет диаметральный канал 12 с ответвлениями, связанный с емкостью 4 для дезинфицирующей жидкости, а ее сторона, обращенная к выходному патрубку 3, имеет влагонепроницаемое покрытие 13 из лаковой краски. В процессе работы воздух вентилятором 14 забирается из помещения и подается на шайбообразную перегородку 8, где, проходя через отверстия 9, обрабатывается дезинфекционным раствором. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з А 61 1 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1463303 (21) 4688431/15 (22) 31.03.89 (46) 15.07.91. Бюл. М 26 (71) Прикаспийский зональный научно-исследовательский ветеринарный институт (72) Я.И.Иммиев (53) 614.712:66.067,33 (088.8) (56) Авторское свидетельство СССР

М 1463303, кл.А 61 1 9/00, 1986 (54) УСТРОЙСТВО ДЛЯ САНИТАРНОЙ ОБРАБОТКИ ВОЗДУХА (57) Изобретение относится к ветеринарной санитарии. Цель изобретения — снижение непроизводительного расхода дезинфекционной жидкости. Устройство для санитар.. Ж 1662574 А2 ной обработки воздуха содержит диффузор

1 с входным 2 и выходным 3 патрубками. Во входном патрубке 2 размещен вентилятор

14 и нагревательный элемент 15, а в диффузоре установлена шайбообразная перегородка 8 из пористого материала с отверстиями 9. Шайбообразная перегородка 8 имеет диаметральный канал 12 с ответвлениями, связанный с емкостью 4 для дезинфицирующей жидкости, а ее сторона, обращенная к выходному патрубку 3, имеет влагонепроницаемое покрытие 13 из лаковой краски. В процессе работы воздух вентилятором 14 забирается из помещения и подается на шайбообразную перегородку 8, где, проходя через отверстия 9, обрабатывается дезинфекционным раствором. 4 ил.

1662574

Изобретение относится к ветеринарной санитарии.

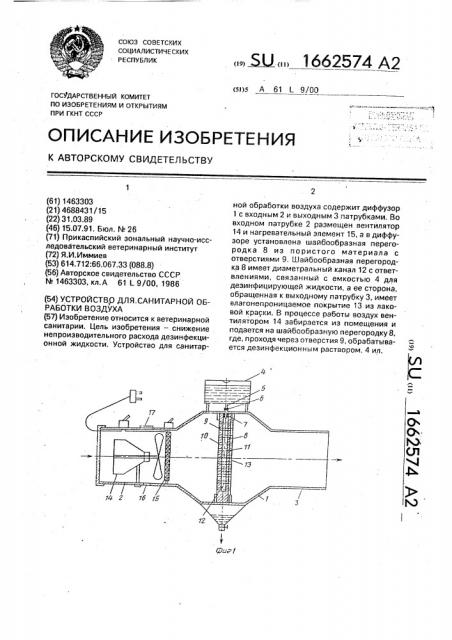

Цель изобретения — снижение непроизводительного расхода дезинфекционной жидкости, На фиг.1 изображено предлагаемое устройство, общий вид; на фиг.2 — цилиндрической формы шайбообразная перегородка, вид спереди; на фиг.3 — изометрия цилиндрической шайбообразной перегородки; на фиг,4 — разрез А-А на фиг.3, Устройство содержит диффузор 1 с входным патрубком 2 и выходным патрубком 3. Над диффузором 1 установлена емкость 4 для жидкости с трубопроводом 5, снабженным дозатором 6 и уплотнительным кольцом 7. Внутри. диффузора 1 на пересечении всего пути движения обрабатываемого воздуха размещена поперечная шайбообразная перегородка 8, выполненная иэ пористого и керамического материала с отверстиями 9 для воздуха. Перегородка 8 имеет поверхность 10, обращенную к входному патрубку 2 и поверхность 11, обращенную к выходному патрубку 3, а также диаметральный глухой канал 12 с глухими отверстиями. При этом поверхность 11шайбообразной перегородки 8 покпытл.непооницаемой дЛя испаряемой дезинфицирующей жидкости лаковой краской 13, а канал 12 и его ответвления заполнены мелкозернистым наполнителем и, соединены с емкостью 4 для жидкости посредством трубопровода 5 и уплотнительного кольца 7, В патрубке 2 установлен вентилятор 14 для подачи воздуха и нагревательный эле5 мент 15, а в стенках патрубка имеются воздухоэаборные окна 16 с задвижками 17.

Устройство работает следующим образом, Перед началом работы емкость 4, уста10 новленную над диффуэором 1, наполняют деэинфецирующей жидкостью и открывают дозатор 6 для пропитки наполнителя и увлажнения поверхности 10 перегородки 8.

После этого открывают воэдухоэаборные

15 окна 16 и включают вентилятор 14, В патрубок 2 через воздухозаборные ок.на 16 поступает обрабатываемый воздух, который омывает постоянно увлажненную поверхность 10 перегородки 8. Проходя че20 рез увлажненные сквозные отверстия 9 перегородки 8, воздух подвергается увлажнению и дезинфекции и выходит в атмосферу помещения через выходной патрубок 3.

25 Формула изобретения

Устройство для санитарной обработки воздуха по авт.св. N 1463303, о т л и ч а ющ е е с я тем, что, с целью снижения непроизводительного расхода дезинфекционной

30 жидкости, поверхность шайбообразной перегородки со стороны выходного патрубка имеет влагонепроницаемое покрытие из лаковой краски.—
