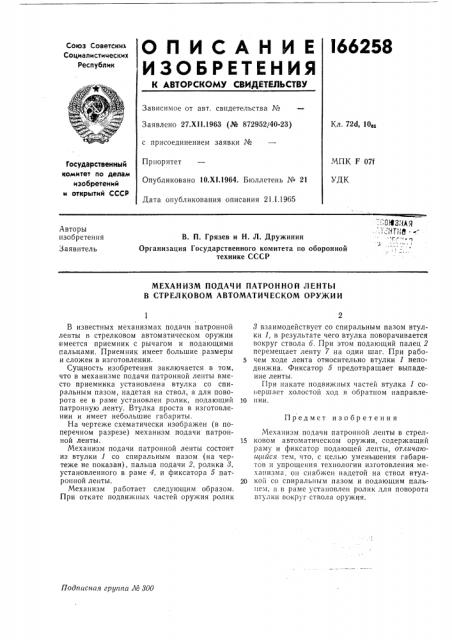

О П И С А Н И Е l66258

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства Ко

Заявлено 27.XI I.1963 (Re 872952/40-23) с присоединением заявки Хо

Кл, 72d, 10„

МПК F 071

Приоритет

Опубликовано 10.Х1.1964. Бюллетень М 21

Дата опубликования описания 21.1.1965

Государственный комитет по делам изобретений и открытий СССР

УДК

- 043, 1М :Лгй%

Авторы изобретения

Заявитель

В. П. Грязев и Н. Л. Дружинин

Организация Государственного комитета по оборонной технике СССР

МЕХАНИЗМ ПОДАЧИ ПАТРОННОЙ ЛЕНТЬ1

В СТРЕЛКОВОМ АВТОМАТИЧЕСКОМ ОРУ)КИИ

Предмет изобретения

Подписная группа М 300

В известных механизмах подачи патронной ленты в стрелковом автоматическом оружии имеется приемник с рычагом и подающими пальцами. Приемник имеет большие размеры и сложен в изготовлении.

Сущность изобретения заключается в том, что в механизме подачи патронной ленты вместо приемника установлена втулка со спиральным пазом, надетая на ствол, а для поворота ее в раме установлен ролик, подающий патронную ленту. Втулка проста в изготовлении и имеет небольшие габариты.

На чертеже схематически изображен (в поперечном разрезе) механизм подачи патронной ленты.

Механизм подачи патронной ленты состоит из втулки 1 со спиральным пазом (на чертеже не показан), пальца подачи 2, ролика 8, установленного в раме 4, и фиксатора 5 патронной ленты.

Механизм работает следующим образом.

При откате подвижных частей оружия ролик

8 взаимодействует со спиральным пазом втулки 1, в результате чего втулка поворачивается вокруг ствола 6. При этом подающий палец 2 перемещает ленту 7 на один шаг. При рабо5 чем ходе лента относительно втулки 1 неподвижна. Фиксатор 5 предотвращает выпадение ленты.

При накате подвижных частей втулка 1 совершает холостой ход в обратном направле10 нии.

Механизм подачи патронной ленты в стрел15 ковом автоматическом оружии, содержаший раму и фиксатор подающей ленты, отличаюи(ийся тем, что, с целью уменьшения габаритов и упрощения технологии изготовления механизма, о» снабжен надетой на ствол втул20 кой со спиральным пазом и подающим пальцем, а в раме установлен ролик для поворота втулки вокруг ствола оружия.
