Роторный аппарат для концентрирования вязких растворов

Роторный аппарат для концентрирования вязких растворов

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в химической, пищевой и других отраслях промышленности. Цель изобретения - повышение степени концентрирования термолабильного раствора предотвращение локального перегрева и создание осевой составляющей скорости движения жидкости. Аппарат содержит корпус 1, вращающися вал 2, лопасти 3 с углубленным участком 4, направляющие пластины 5, патрубки 6, 7, 8 для подачи исходного раствора вывода концентрированного раствора и испаренной влаги соответственно. При вращении лопастей 3 образуется кольцо жидкости, которое продавливается через зазор между лопастями 3 и внутренней стенкой корпуса 1. При продавливании вязкого кольца раствора через зазор под действием сил трения происходит диссипация механической энергии и тепло, выделенное при этом, используется на испарение влаги из раствора. 1 з.п.ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (505 В 01 D 1/22

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ЫЕВВИЯ

Исхпдиь!й астбар

0

М

О

С

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4342558/26 (22) 14. 12. 87 (46) 15,07.91, Бюл, М 26 (71) Ленинградский технологический институт им.Ленсовета (72) В:К.Кузнецов (53) 66.048.54(088.8) (56) Патент США hh 3348600, кл. В 01 0 1/22, 1967, (54) РОТОРНЫЙ АППАРАТ ДЛЯ КОНЦЕНТРИРОВАНИЯ ВЯЗКИХ РАСТВОРОВ (57) Изобретение относится к аппаратам, предназначенным для концентрирования вязких растворов, и может быть использовано в химической, пищевой и других отраслях промышленности, Цель изобретения — повышение степени концентрирования термо„„BLED„„1662595 А1 лабильного раствора, предотвращение локального перегрева и создание осевой составляющей скорости движения жидкости.

Аппарат содержит корпус 1, вращающийся вал 2, лопасти 3 с углубленным участком 4, направляющие пластины 5, патрубки 6-8 для подачи исходного раствора, вывода концентрированного раствора и испаренной влаги соответственно. При вращении лопастей 3 образуется кольцо жидкости, которое продавливается через зазор междулопастями 3 и внутренней стенкой корпуса 1. При продавливании вязкого кольца раствора через зазор под действием сил трения происходит диссипация механической энергии и тепло, выделенное при этом, используется на испарение влаги из раствора. 1 з.п.ф-лы, В

1662595

Изобретение относится к аппаратам, предназначенным для концентрирования вязких растворов, и может быть использо- вано в химической, пищевой и других отраслях промышленности. 5

Цель изобретения — повышение степени концентрирования раствора путем предотвращения локальных перегревов.

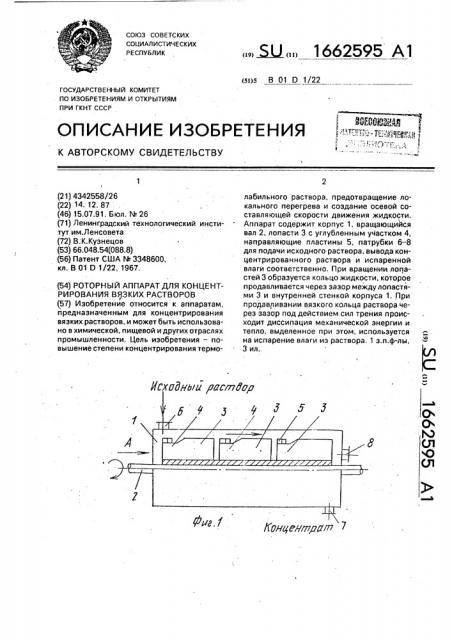

На фиг.1 изображен роторный аппарат, продольный разрез; на фиг.2 — вид по А на 10 фиг.1; на фиг.3 — часть лопасти с направляющей пластиной.

Аппарат содержит корпус 1, вращающийся вал 2, лопасти 3 с углубленным уча стком 4, направляющие пластины со 15 скошенной боковой гранью 5 и патрубки

6 — 8 для подачи исходного раствора, вывода концентрированного раствора. и испаренной влаги соответственно, Аппарат работает следующим образом. 20

Вал приводится во вращение. Через патрубок 6 подводится раствор, который распределяется лопастями 3 по внутренней стенке корпуса 1. При вращении ротора с большой скоростью образуется кольцо жид- 25 кости, которое продавливается через зазор между лопастью и внутренней стенкой корпуса. При продавливании вязкого кольца раствора через зазор под действием сил трения. 30 .происходит диссипация механической энергии. Тепло, выделяемое йри этом, используется на испарение влаги и концентрирование раствора.

Так как диссипация энергии в объеме раствора происходит равномерно, то локальные перегревы и термическое разложение раствора предотвращаются г1спарившаяся влага отводится через патрубок 8, концентрированный. раствор — через патрубок 7. Перемещение раствора вдоль оси аппарата обеспечивается направляющими пластинами 5, причем угол скоса боковой грани пластин определяет скорость движения раствора и, следовательно, время его пребывания в зоне нагрева.

Формула изобретения

1. Роторный аппарат для концентрирования вязких растворов, содержащий цилиндрический корпус с патрубками, установленный в нем ротор в виде вала с жестко закрепленными лопастями, о т л ич а ю шийся тем, что, с целью повышения степени концентрирования термолабильных растворов, предотвращения локальных перегревов и создания осевой составляющей скорости движения жидкости, в углублении лопастей закреплены направляющие пластины со скошеннойбоковой гранью так, что верхняя поверхность пластин находится в одной плоскости с поверхностью попастей, 2.Аппарат по п.1, о тл и ч а ю щи и с я тем, что направляющие пластины выполнены составными, при этом часть со скошенной гранью установлена с возможностью измерения угла наклона боковой грани.

1662595

Составитель А. Давиденко

ТехРед М.МоРгентал КоРРектоР С. вверни

Редактор А. Огар

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 2216 Тираж 430 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
