Реферат

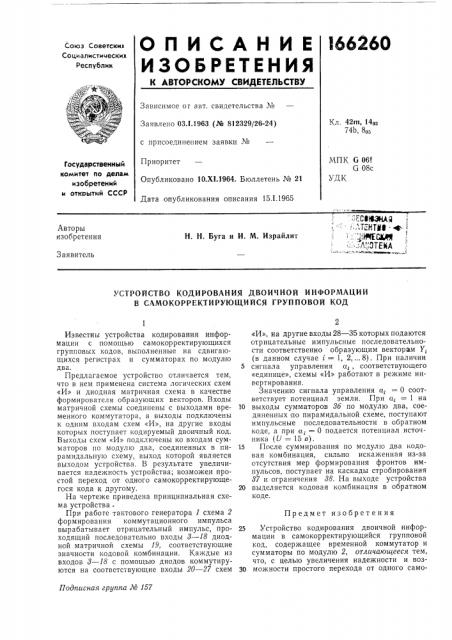

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l66260

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Kë, 42пт, 14ез

74Ь, 8оз

Заявлено 03.l.1963 (№ 812329/26-24) с присоединением заявки №

Приоритет

Опубликовано 10.Х1.1964. Бюллетень № 21

Дата опубликования описания 15.1.19б5

МПК С 063

G 08с

УДК

Государственный комитет по делам изобретений и открытий СССР ":CIIO3HAg ".ТЕНТИ «Ф.- ..,МЕДЯМ :: -:Л!, ОТЕКА

Авторы изобретения

Н. H. Буга и И. М. Израйлит

Заявитель

УСТРОЙСТВО КОД И РОВАН ИЯ ДВО ИЧ НОЙ И НФОРМАЦИ И

В САМОКОРРЕКТИРУЮЩИЙСЯ ГРУППОВОЙ КОД

Предмет изобретения

Подписная группа № 157

Известны устройства кодирования информации с помощью самокорректирующихся групповых кодов, выполненные на сдвигающихся регистрах и сумматорах по модулю два.

Предлагаемое устройство отличается тем, что в нем применена система логических схем

«И» и диодная матричная схема в качестве формирователя образующих векторов. Входы матричной схемы соединены с выходами временного коммутатора, а выходы подключены к одним входам схем «И», на другие входы которых поступает кодируемый двоичный код.

Выходы схем «И» подключены ко входам сумматоров по модулю два, соединенных в пирамидальную схему, выход которой является выходом устройства. B результате увеличивается надежность устройства; возможен простой переход от одного самокорректирующегося кода к другому.

На чертеже приведена принципиальная схема устройства .

При работе тактового генератора 1 схема 2 формирования коммутационного импульса вырабатывает отрицательный импульс, проходящий последовательно входы 8 — 18 диодной матричной схемы 19, соответствующие значности кодовой комбинации. Каждые из входов 8 — 18 с помощью диодов коммутируются на соответствующие входы 20 — 27 схем

«И», на другие входы 28 — 35 которых подаются отрицательные импульсные последовательности соответственно образующим векторам У, (в данном случае i = 1, 2, ... 8) . При наличии

5 сигнала управления а,, соответствующего

«единице», схемы «И» работают в режиме инвертирования.

Значению сигнала управления а, = 0 соответствует потенциал земли. При а, = 1 на

10 выходы сумматоров 86 по модулю два, соединенных по пирамидальной схеме, поступают импульсные последовательности в обратном коде, а при а, = 0 подается потенциал источника (U = 15 в).

15 После суммирования по модулю два кодовая комбинация, сильно искаженная из-за отсутствия мер формирования фронтов импульсов, поступает HB каскады стробирования

87 и ограничения 88. На выходе устройства

20 выделяется кодовая комбинация в обратном коде.

25 Устройство кодирования двоичной информации в самокорректирующийся групповой код, содержащее временной коммутатор и сумматоры по модулю 2, отличающееся тем, что, с целью увеличения надежности и воз30 можности простого перехода от одного само166260

Составитель И. Заикина

Редактор И. Г. Карпас Техред Т. П. Курилко

Корректор О. И. Попова

Заказ 3477/11 Тираж 750 Формат бум. 60 90 /з Объем 0,16 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 корректирующегося кода к другому, в нем применена система логических схем «И» и диодная матричная схема в качестве формирователя образующих векторов, входы последней соединены с выходами временного комму. татора, а выходы подключены к одним входам схем «И», на другие входы которых поступает кодируемый двоичный код, выходы схем «И» подключены к входам сумматоров по модулю 2, соединенных в пирамидальную

5 схему, выход которой является выходом устройства.
