Способ очистки дымовых газов от оксида азота (ii)

Способ очистки дымовых газов от оксида азота (ii)

Иллюстрации

Показать все

Реферат



Изобретение относится к технологии очистки дымовых газов от NO, применяемой на химических и энергетических предприятиях и позволяющей повысить экономичность процесса. В дымовые газы с примесями NO и SO<SB POS="POST">2</SB> вспрыскивают воду. Затем их охлаждают до 80 - 120°С смешением с воздухом и вводят водный раствор K<SB POS="POST">2</SB>CO<SB POS="POST">3</SB> и KNO<SB POS="POST">3</SB> при молярном соотношении карбоната и нитрата 10:1 и концентрациях, равных соответственно 0,15 - 0,19 и 0,015 - 0,019 моль. долей. Газожидкостную смесь облучают электронным пучком. Степень очистки от NO 90%, от SO<SB POS="POST">2</SB> 95%. ПРОДУКТОМ СПОСОБА ЯВЛЯЕТСЯ СМЕСЬ KNO<SB POS="POST">3</SB> и K<SB POS="POST">2</SB>SO<SB POS="POST">4</SB>. 1 ил.

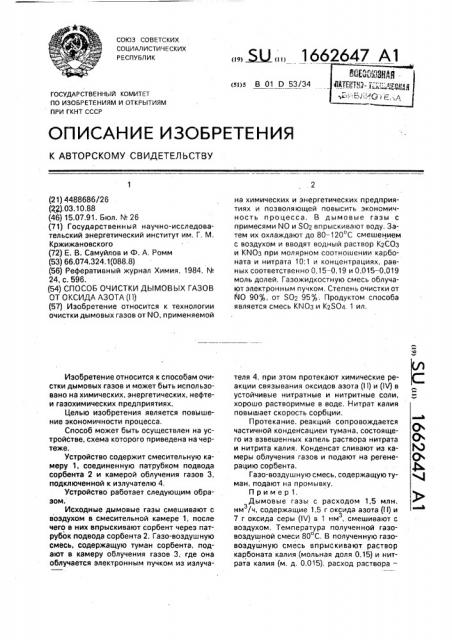

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 01 D 53/34

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4488686/26 (Ц).03.10.88 (46) 15,07.91. Бюл. N. 26 (71) Государственный научно-исследовательский энергетический институт им. Г. М.

Кржижановского (72) Е. В. Самуйлов и Ф. А. Ромм (53) 66,074.324.1(088,8) (56) Реферативный журнал Химия, 1984, N

24, с. 596. (54) СПОСОБ ОЧИСТКИ ДЫМОВЫХ ГАЗОВ

ОТ ОКСИДА АЗОТА (I 1) (57) Изобретение относится к технологии очистки дымовых газов от NO, применяемой

Изобретение относится к способам очистки дымовых газов и может быть использовано на химических, энергетических, нефтеи газохимичес ких и редп риятиях.

Целью изобретения является повышение экономичности процесса.

Способ может быть осуществлен на устройстве, схема которого приведена на чертеже.

Устройство содержит смесительную камеру 1, соединенную патрубком подвода сорбента 2 и камерой облучения газов 3, подключенной к излучателю 4.

Устройство работает следующим образом.

Исходные дымовые газы смешивают с воздухом в смесительной камере 1, после чего в них впрыскивают сорбент через патрубок подвода сорбента 2. Газо-воздушную смесь, содержащую туман сорбента, подают в камеру облучения газов 3, где она облучается электронным пучком из излучаБЫ 1662647 Al на химических и энергетических предприятиях и позволяющей повысить экономичность процесса. В дымовые газы с примесями NO и ЯО2 впрыскивают воду. Затем их охлаждают до 80-120 С смешением с воздухом и вводят водный раствор К2СОз и КМОз при молярном соотношении карбоната и нитрата 10:1 и концентрациях, равных соответственно 0,15 — 0,19 и 0,015 — 0,019 моль долей. Газожидкостную смесь облучают электронным пучком. Степень очистки от

NO 90%, от SOz 95%. Продуктом способа является смесь ККОз и KzSO<. 1 ил, теля 4, при этом протекают химические реакции связывания оксидов азота (I 1) и (IV) в устойчивые нитратные и нитритные соли, хорошо растворимые в воде. Нитрат калия повышает скорость сорбции.

Протекание. реакций сопровождается частичной конденсациеи тумана, состоящего из взвешенных капель раствора нитрата и нитрита калия. Конденсат сливают из камеры облучения газов и подают на регенерацию сорбента.

Газо-воздушную смесь, содержащую туман, подают на промывку.

Пример1.

Дымовые газы с расходом 1,5 млн. нм /ч, содержащие 1 5 г оксида азота (li) и

7 г оксида серы (И) в 1 нм, смешивают с з воздухом, Температура полученной газовоздушной смеси 80 С. В полученную газовоэдушную смесь впрыскивают раствор карбоната калия (мольная доля 0,15) и нитрата калия (м. д. 0,015), расход раствора—

1662647 очященные газы

Составитель Г.Винокурова

Редактор Г.Моэжечкова Техред М.Моргентал Корректор М,Кучерявая

Заказ 2219 Тираж 439 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

24,5 т/ч. Мольное соотношение карбоната и нитрата 10:1, Газо-жидкостную смесь облучают электронным пучком от ускорителя. Степень удаления вредных примесей- составляет: 5 для оксида азота (I 1) — 90, для оксида серы (IV) — 95 . Расход КгСОз -204 кмоль/ч.

Пример 2. Дымовые газы (1,5 млн,нм /ч), содержащие в 1 нм 1,5 г оксида азота и 7 г оксида серы (И), смешивают с 10 воздухом, Температура полученной смеси

100 С, В полученную газо-воздушную смесь впрыскивают водный раствор карбоната калия (м.д. 0,17) и нитрата калия (м,д. 0,017) с расходом 22,5 т/ч. Смесь облучают элект- 15 ронным пучком. Степень удаления оксида азота (II) — 90, оксида серы (IV) — 95, Расход К СОз — 204 кмоль/ч.

ПримерЗ.

Дымовые газы (1,5 млн. нм /ч), содер- 20 жащие в 1. нм 1,5 г оксида азота (II) и 7 г оксида серы (IV), смешивают с воздухом.

Температура полученной смеси — 120 С. В полученную газо-воздушную смесь впрыскивают водный раствор поташа (м. д. 0,19) 25 и нитрата калия (м,д. 0,019). Расход раствора — 20,4 т/ч. Расход K2C03 — 204 кмоль/ч.

Смесь облучают электронным пучком. Степень удаления вредных примесей — та же, что в примере 1, Предлагаемый способ позволяет снизить затраты на очистку на 16 коп. в расчете на 1000 нм дымовых газов по сравнению с з известным способом. Продуктом способа является смесь нитрата и сульфата калия.

Формула изобретения

Способ очистки дымовых газов от оксида азота (1 I), включающий впрыскивание воды, введение реагента и облучение электронным пучком, отличающийся тем, что, с целью повышения экономичности процесса, перед введением реагента снижают температуру дымовых газов до 80120 С смешиванием их с воздухом и в качестве реагента используют карбонат и нитрат калия в виде водного раствора при молярном соотношении карбоната и нитрата, равном 10:1, и концентрациях, равных соответственно 0,15-0,19 и 0,015 — 0,019 мольных долей,
