Линия для эмалирования деревянных бочек под живицу

Линия для эмалирования деревянных бочек под живицу

Иллюстрации

Показать все

Реферат



Изобретение относится к транспортировке и хранению живицы и может быть использовано для эмалирования деревянных бочек. Цель изобретения - повышение качества эмалирования и производительности труда. Линия для эмалирования деревянных бочек содержит устройство для сушки бочек, узел приготовления эмалирующего состава, дозирующее приспособление, узел слива состава из бочек и накопитель для сушки и хранения обработанных бочек. Линия снабжена бесконечным транспортно-передающим устройством с размещенным на нем по крайней мере одним манипулятором для вращения бочек, установленным с возможностью перемещения по транспортнопередающему устройству, причем линия дополнительно снабжена узлом ориентированной подачи бочек на манипулятор. Узел подачи выполнен в виде коромысла 12 с площадкой 13 для бочки и ножной педали 14, перемещаемой под действием усилия ноги человека. Манипулятор для вращения бочки включает каретку 8 с размещенной на ней вращающейся скобой 9, причем концы скобы снабжены захватами 10, один из которых установлен с возможностью возвратно-поступательного перемещения, а каретка 8 установлена на направляющих 11 транспортно-передающего устройства. 2 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 05 С 9/00 11/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11 (21) 4671493/13 (22) 31.03.89 (46) 15.07,91, Бюл, ¹ 26 (71) Иркутское лесохимическое производственное объединение "Иркутскхимлес" (72) А.Я.Козулин (53) 667.64 (088.8) (56) Руководство по подсочке. Госуд. лесотехническое издательство. М. — Л„1947, с.

95-98, (54) ЛИНИЯ ДЛЯ ЭМАЛИРОВАНИЯ ДЕРЕВЯННЫХ БОЧЕК ПОД ЖИВИЦУ (57) Изобретение относится к транспортировке и хранению живицы и может быть использовано для эмалирования деревянных бочек. Цель изобретения — повышение качества эмалирования и производительности труда, Линия для эмалирования деревянных бочек содержит устройство для сушки бочек, узел приготовления эмалирующего состава; дозирующее приспособле„, SU ÄÄ 1662708 А1 ние, узел слива состава из бочек и накопитель для сушки и хранения обработанных бочек. Линия снабжена бесконечным транспортно-передающим устройством с размещенным на нем по крайней мере одним манипулятором для вращения бочек, установленным с воэможностью перемещения по транспортно-передающему устройству, причем линия дополнительно снабжена узлом ориентированной подачи бочек на манипулятор. Узел подачи выполнен в виде коромысла 12 с площадкой 13 для бочки и ножной педали 14, перемещаемой под действием усилия ноги человека, Манипулятор для вращения бочки включает каретку 8 с размещенной на ней вращающейся скобой Q, причем концы скобы снабжены захватами 10, один из которых установлен с возможностью возвратно-поступательного перемещения, а каретка 8 установлена на направляющих 11 транспортно-передающего устройства. 2 з.п. ф-лы, 2 ил, 17

1662708

Изобретение касается транспортиров- . ки и хранения живицы и может быть использовано для эмалирования деревянных бочек, Цель изобретения — повышение качест- 5 ва эмалирования и производительности труда.

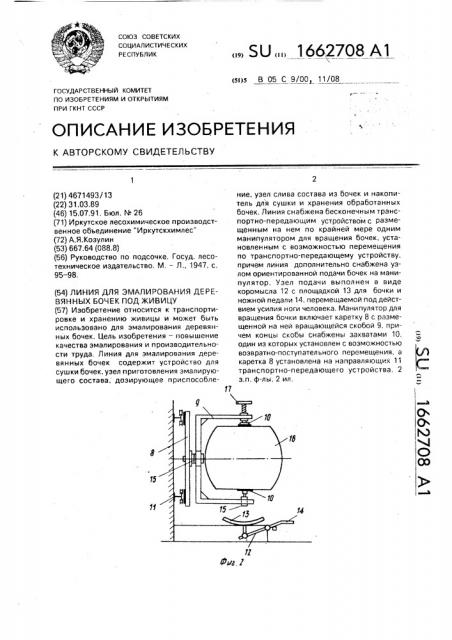

На фиг.1 представлена схема линии для эмалирования деревянных бочек; на фиг.2— манипулятор с узлом ориентированной под- 10 ачи бочек.

Линия для эмалирования деревянных бочек под живицу содержит устройство для сушки бочек 1, узел приготовления эмалирующего состава 2, дозирующее приспособле- 15 ние 3, узел слива состава из бочек 4 и накопитель для сушки и хранения эмалированных бочек 5.

Линия снабжена бесконечным транспортно-передающим устройством 6 с размещен- 20

HbIM на нем по крайней мере одним манипулятором 7 для вращения бочек, установленным с возможностью перемещения по транспортно-передающему устройству 6.

Линия дополнительно снабжена узлом 25 ориентированной подачи бочек на манипулятор 7. Манипулятор 7 включает каретку 8 с размещенной на ней вращающейся скобой 9. Концы скобы снабжены захватами 10, один из которых установлен с возможно- 30 стью возвратно-поступательного перемещения, а каретка 8 установлена на направляющих 11 транспортно-передающего устройства 6, Узел ориентированной подачи бочек на 35 манипулятор выполнен в виде коромысла 12 с площадкой 13 для бочки и ножной педали

14, перемещаемой действием усилия ноги человека. Скоба 9 на каретке 8, также как и захваты 10 в скобе 9, установлена в подшип- 40 никах 15, которые обеспечивают вращение бочки 16 в манипуляторе 7, Один из захватов 10 снабжен приводом 17, обеспечивающим его возвратно-поступательное перемещение в скобе 9. 45

Линия работает следующим образом.

Деревянные бочки 16 после просушки в устройстве 1 доставляют к узлу подачи бочек на манипулятор 7. Бочку 16 накатывают на площадку 13 и поднимают с помощью 50 педали 14 и коромысла 12 так, чтобы ось бочки совпадала с осью захватов 10, после чего поджатием привода 17 бочку 16 фиксируют во вращающейся скобе 9 манипулятора 7. 55

По транспортно-передающему устройству 6 бочку 16, установленную в манипуляторе 7, перемещают к дозирующему приспособлению 3, в котором осуществляют заливку в бочку эмалирующего состава.

После заливки эмалирующего состава отверстие в бочке 16 закрывают пробкой и перемещают бочку по направляющим 11 транспортно-передающего устройства 6 по направлению к узлу слива состава 4, В процессе перемещения бочку вращают в манипуляторе 7 для равномерного омывания внутренних поверхностей пленкообразующим составом, После слива излишнего количества пленкообразующего состава в узле 4 бочку

16 снимают с манипулятора 7 и перемещают в накопитель 5 для сушки и хранения. Манипулятор 7 в процессе эмалирования бочки

16 обеспечивает многократное омывание внутренней поверхности бочки пленкообразующим составом. что позволяет получить равномерное качественное покрытие поверхности защитной пленкой. Манипулятор снижает трудовые затраты на вращение бочки в процессе ее эмалирования, а поточная линия повышает производительность процесса.

Формула изобретения

1. Линия для эмалирования деревянных бочек под живицу, содержащая устройство для сушки бочек, узел приготовления эмалирующего состава, дозирующее приспособление, узел слива состава из бочек и накопитель для сушки и хранения обработанных бочек, отличающаяся тем, что, с целью повышения качества эмалирования и производительности труда, линия снабжена бесконечным транспортно-передающим устройством с размещенным на нем. по крайней мере одним манипулятором для вращения бочек, установленным с возможностью перемещения по транспортно-передающему устройству, причем линия дополнительно снабжена узлом ориентированной подачи бочек на манипулятор.

2, Линия по п 1, отличающаяся тем, что манипулятор для вращения бочки включает каретку с размещенной на ней приводимой во вращение скобой, причем концы скобы снабжены захватами, один из которых установлен с возможностью возвратно-поступательного перемещения, а каретка установлена на направляющих транспортно-передающего устройства.

3, Линия по п.1, отличающаяся тем, что узел ориентированной подачи бочек на манипулятор выполнен в виде коромысла с площадкой для бочки и ножной педали, перемещаемой под действием усилия ноги человека.
