Устройство для нанесения клея на зубчатые соединения деталей из древесины

Устройство для нанесения клея на зубчатые соединения деталей из древесины

Иллюстрации

Показать все

Реферат



Изобретение относится к деревообрабатывающей промышленности. Цель изобретения - повышение производительности и улучшение качества нанесения клея. Устройство включает основание, выполненное в виде рамы, две подвижные головки. На каждой головке размещена ванна 4 с клеем 5. На головках расположены механизмы центрирования заготовок в поперечном и продольном направлениях, а также механизмы для нанесения клея. Деталь поступает в зону намазки. Сжатый воздух подается в силовой цилиндр 13. Упоры центрируют заготовку в поперечном направлении. Сжатый воздух поступает в дополнительный силовой цилиндр 19. Происходит центровка детали в продольном направлении. Затем происходит окончательная фиксация заготовки, после чего сжатый воздух из пневмосети подается в силовой цилиндр клеенаносящего механизма. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 27 G 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

38 0903 !15

Е, Ч

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

6 fi

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1535730 (21) 4708727/15 (22) 23.06.89 (46) 15.07.91. Бюл. М 26 (71) Специальное конструкторское бюро деревообрабатывающих станков (72) B. А. Рыжов и С. А. Халистова (53) 634.0824.861.674.416(088.8) (56) Авторское свидетельство СССР

NÜ 1535730, кл. В 27 G 11/00, 1988.

„„. Ж„„ 1662853 А2 (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ КЛЕЯ

HA ЗУБЧАТЫЕ СОЕДИНЕНИЯ ДЕТАЛЕЙ

ИЗ ДРЕВЕСИНЫ (57) Изобретение относится к деревообрабатывающей промышленности. Цель изобретения — повышение производительности и улучшение качества нанесения клея. Устройство включает основание, выполненное в виде рамы. две подвижные головки. На каждой головке размещена ванна 4 с клеем

1662853

5, На головках располо>кены механизмы центрирования заготовок в поперечном и продольном направлениях, а также механизмы для нанесения клея. Деталь поступает в зону намазки. Сжатый воздух подается в силовой цилиндр 13, Упоры центрируют заготовку в поперечном направлении. СжаИзобретение относится к деревообра батывающей промышленности и может быть использовано в производстве оконных и дверных блоков для строительства гражданских и промышленных обьектов.

Цель изобретения — повышение произ водительности и улучшение качества нане-! сения клея

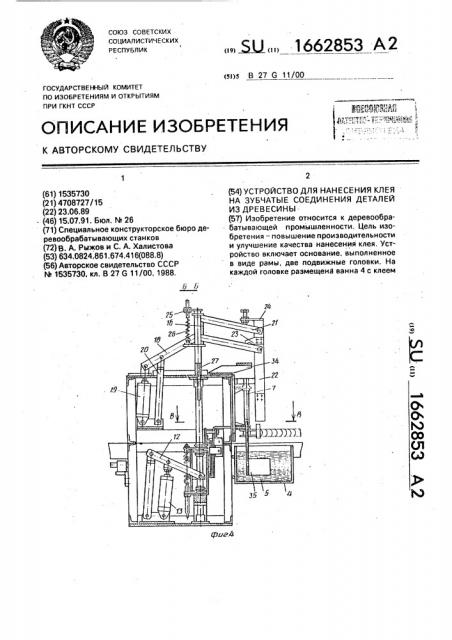

На фиг,1 изобра>кено предлагаемое ус,, тройство, вид спереди; на фиг.2 — тоже, вид сверху: на фиг. 3 — разрез А-А на фиг, 1; на фиг. 4 — разрез Б-Б на фиг. 2; на фиг. 5—

,разоез  — В на фиг. 4, Устройство состоит из основания, выполненного в виде рамы 1 и двух подвижных головок 2 и 3. На каждой головке размещена ванна 4 с клеем 5. На головках расположены механизмы центрирования заготовок в по перечном и продольном направлениях, а также механизмы для нанесения клея.

В механизме поперечного центрирования синхронно поворачивающиеся упоры 6 смонтирова,ны на двух поворотных осях 7 и связаны через систему рычагов 8 — 11 с двуплечим рычагом 12, один конец которого поворачивается вокруг неподвижной оси, а другой связан шарнирно с силовым цилиндром 13, Поворотные оси 7 установлены в корпусах 14 на верхнем каркасе подвижной головки 2. Силовой цилиндр 13 подвешен на кронштейне 15 на верхнем каркасе подвижной головки 2, В механизме продольного центрирования ползун 16, перемещающийСя по вертикальным направляющим штангам

17, соединен дополнительным двуплечим рычагом 18 с силовым цилиндром 19 и тягой

20; установленными на основании верхнего каркаса подвижной головки 2. На ползуне

16 со стороны ванны 4 с клеем 5 через тяги

21 шарнирно закреплен толкатель 22 с упорами 23 и 24 для ограничения хода толкателя 22, Между полэуном 16 и пластиной 25 на вертикальных направляющих 17 закреплена пру>кина 26. В нижней части ползуна 16 установлен упор 27, ограничивающий ход корпуса клеенаносящего механизма.

Для настройки подвижных головок предусмотрены ходовые винты 28 и зажимы 29;

Для настройки клеенаносящего механизма в верхнем поднятом положении пре15

40 тый воздух поступает в дополнительный силовой цилиндр 19. Происходит центровка детали в продольном направлении, Затем происходит окончательная фиксация заготовки, после чего сжатый воздух иэ пневмосети подается в силовой цилиндр клеенаносящего механизма, 5 ил. дусмотрен фиксирующий кронштейн 30, закрепленный на неподвижном упоре 31 и ручка 32, Устройство для нанесения клея работает следующим образом.

Деревянную деталь 33 с элементами зубчатых соединений на концах ориентируют и укладывают в захваты на шаговом цепном транспортере (не показано), При поступлении детали в зону намазки транспортер останавливается в результате чего срабатывает воздухораспределитель, (не показан), Сжатый воздух из пневмосистемы подается в силовой цилиндр 13.

При выдвижении штока из силового цилиндра 13 упоры 6 синхронно поворачиваются и зажимают деталь 33, центрируя ее в поперечном направлении. После центровки детали в поперечном направлении сжатый воздух из пневмосети поступает в дополнительный силовой цилиндр 19, Шток дополнительного силового цилиндра 19 шарнирно соединен с дополнительным двуплечим рычагом 18, который в свою очередь сочленен с дополнительной тягой 20 и ползуном t6;

При выдвижении штока из силового ци-, линдра 19 ползун 16 скользит по вертикальным направляющим 17 вниз, растягивая пру>кину 26, соединяющую полэун 16 с пластиной 25 на вертикальных направляющих

17. Толкатель 22. закрепленный через тяги

21 на полэуне 16, опускается и входит в пазы деревянной детали ЗЗ, при этом упор 23 опускается до кронштейна 34 и вместе с толкателем 22 преобразует движение иэ вертикального вниз в горизонтальное в сторону паза к центру .заготовки до упора с торцовой внутренней поверхностью паза заготовки. Происходит центровка заготовки в продольном направлении. При обратном ходе штока дополнительного силового цилиндра 19 и сжатии пружины 26 ползун 16 возвращается в исходное верхнее положеwe. При этом толкатель 22 вместе с ползуном

16 поднимается, выходит иэ пазов заготовки

33 и фиксируется в исходном положении упором 24.

После этого подачей сжатого воздуха в силовой цилиндр 13 производится окончательная фиксация заготовки.

1662853

Затем подается сжатый воздух из пневмосети в силовой цилиндр клеенаносящего механизма.

При этом для исключения поломки толкателя 22 и клеенаносящих пластин 35 в нижней части ползуна 16 установлен упор

27, исключающий контакт толкателя 22 с пластинами 35, Для облегчения настройки устройства на различную длину деревянных деталей 33 во время перехода от одной партии деталей к партии деталей с другими размерами в устройстве предусмотрены ходовые винты

28 и зажимы 29.

Для замены и настройки клеенаносящих пластин 35 на различную ширину паза в деревянных деталях 33 предусмотрена фиксация клеенаносящего механизма в верхнем положении кронштейном 30 с ручкой

32. Клей 5 по мере расхода добавляют в ванну 4.

Формула изобретения

Устройство для нанесения клея на зубчатые соединения деталей из древесины по авт.св. N. 1535730, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности и улучшения качества нанесения клея, оно снабжено механизмами центрирования

5 деталей в поперечном и продольном направлениях и дополнительными силовым цилиндром, двуплечим рычагом и тягой, при этом механизм центрирования детали в поперечном направлении выполнен в виде

10 упоров, смонтированных на поворотных осях, причем последние закреплены на корпусе подвижных головок, а упоры посредством системы рычагов связаны с силовым цилиндром с двуплечим рычагом, механизм

15 центрирования деталей в продольном направлении выполнен в виде ползуна с шарнирно закрепленным на нем толкателем с возможностью его перемещения по вертикальным направляющим, при этом ползун

20 соединен с одним из концов дополнительного двуплечего рычага, другой конец кото;рого через дополнительные силовой цилиндр и тягу связан с основанием, а в нижней части ползуна установлен упор.

1662853

1662853

8-В
