Способ контроля работы печатающей головки и устройство для его осуществления

Способ контроля работы печатающей головки и устройство для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к капельным печатающим устройствам и позволяет повысить достоверность контроля, предусматривает способ контроля вылета капли из сопла печатающей головки, измерение сопротивления на участке разрыва красящей жидкости, сравнивают выброс сопротивления с сопротивлением жидкости в стационарном состоянии и по заданному соотношению судят о наличии или отсутствии вылета капли. Устройство контроля вылета капли из сопла содержит печатающую головку, в сопле которой расположены один или два электрода, контактирующих с красящей жидкостью, которые подключены к генератору возбуждения, а также измеритель тока, последовательно включенный в цепь связи генератора возбуждения и электродов сопла формирования, блок управляющих сигналов, первым выходом соединенный с генератором возбуждения, формирователь опорного напряжения, первым входом подключенный к второму выходу блока формирования управляющего сигнала, вторым - к измерителю тока, компаратор, первым входом соединенный с выходом формирователя опорного напряжения, вторым - с выходом измерителя тока, блок формирования сигнала разности измеренных сопротивлений, первым входом подключенный к выходу компаратора, вторым - к третьему выходу блока формирования управляющего сигнала. 2 с.п. ф-лы, 3 ил.

O9} (11}

А1 щ) В 41 } 3/04

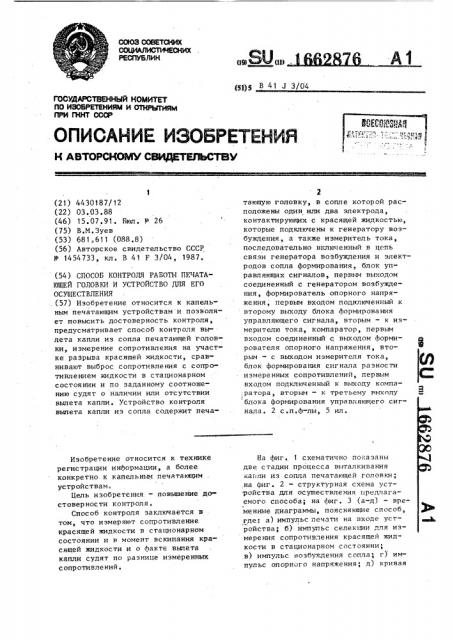

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИЩ.:ТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4430187/12 (22) 03.03.88 (46) 15 ° 07.91. Бюл, Р 26 (75) В.М.Зуев (53) 681.611 (088.8) (56) Авторское свидетельство СССР

Ф 1454733, кл. В 41 F 3/04, 1987. (54 ) СПОСОБ КОНТРОЛЯ РАБОТК ПЕЧАТАЮЩЕИ ГОЛОВКИ И УСТРОЙСТВО ДЛЯ ЕГО

ОСУЩЕСТВЛЕНИЯ .(57) Изобретение относится к капельным печатающим устройствам и позволяет повысить достоверность контроля, предусматривает способ контроля вылета капли из сопла печатающей головки, измерение сопротивления на участке разрыва красящей жидкости, сравнивают выброс сопротивления с сопротивлением жидкости в стационарном состоянии и по заданному соотношению судят о наличии или отсутствии вылета капли. Устройство контроля вылета капли из сопла содержит печаИзобретение относится к технике регистрации информации, а более конкретно к капельным печатающим . устройствам.

Цель изобретения. — повьппение достоверности контроля.

Способ контроля заключается в том, что измеряют сопротивление красящей жидкости в стационарном состоянии и в момент вскипания красящей жидкости и о факте выпета капли судят по разнице измеренных сопротивлений. тающую головку, в сопле которой расположены один или два электрода, контактирующих с красящей жидкостью, которые подключены к генератору воэбуждения, а также измеритель тока, последовательно включенный в цепь связи генератора возбуждения и электродов сопла формирования, блок управляющих сигналов, первым выходом соединенный с генераторам возбуждения, формирователь опорного напряжения, первым входом поднлюченный к второму выходу блока формирования управляющего сигнала,. вторым — к измерителю тока, компаратор, первым входом соединенный с выходом формирователя опорного напряжения, вторым — с выходом измерителя тока, блок формирования сигнала разности измеренных сопротивлений, первым входом подключенный к выходу компа-!, ра тора вторым — к третьему выходу

9 блока формирования управляющего сигнала. 2 с.п.h-лы, 5 ил.

На фиг. 1 схематично показаны две стадии процесса выталкивания капли Иэ сопла печатающей головки; на фиг. 2 — структурная схема устройства для осуществления предлагаемого способа; на фиг. 3 (а-д) — временные диаграммы, поясняющие сцосаб, где: а) импульс печати на входе устройства; б) импульс селекции для измерения сопротивления красящей жидкости в стационарном состоянии; в) импульс возбуждения сопла; г) импульс опорного напряжения; д) кривая

1662876 тока; е) импульс, свидетельствующий о вылете капли; на фиг. 4 — схема сединения генератора возбуждения с электродами печатающей головки; н фиг. 5 — структурная схема блок а управления.

Способ удобно использовать в устройствах с капельными печатающими головками, в которых выталкивание капосуществляется нагревом красящей дкости с помощью электродов, помед енных в сопле.

Устройство содержит электроды 1, к расящую жидкость 2, пызырек 3, капи 4, сопло 5, печатающую головку 6, енератор 7 возбуждения сопла, измеитель 8 тока, блок 9 формирования равляющих сигналов, формирователь

10 опорного напряжения, компаратор

1 1 и блок 12 формирования сигнала разности измеренных сопротивлений.

В качестве датчика 8 тока может быть резистор или токовый трансформатор (в случае измерения высокочастотным током).

Блок 9 может состоять, например, з трех последовательно включенных дновибраторов..

Устройство работает следующим образом.

На вход блока 9 подают импульс печати (фиг. 3,a). Сигналом с его

° °

epaoro выхода генератор 7 возбужения сопла устанавливается в режим измерения. При этом он вырабатывает импульс энергией, достаточной для измерения сопротивления красящей жидкости в междуэлектродном промежутке, но значительно меньшей, чем энергия, необходимая для выталки:вания капли, Этот импульс, может быть как однополярным, так и двухполярным, радиочастотным. От генератора 7 электрический импульс поступает на электроды 1 печатающей головки 6 через измеритель 8 тока, который на своем выходе выдает сигнал напряжением, пропорциональным сопротивлению жидкости в стационарном состоянии.

Этот сигнал поступает на второй вход формирователя 10 опорного напряжения. Формирователь 10 по сигналу с блока 9 запоминает напряжение, пропорциональное сопротивлению жидкости в стационарном состоянии н вы55 дает на второй вход компаратора 11 опорное напряжение в вице импульса (фиг. 3, r) . Генератор 7 возбуждения сопла с блока 9 включается в режим печати. При этом он выдает импульс. (длительностью около 30 мкс), напряжение которого через измеритель 8 тока прикладывается к электродам 1 печатающей головки 6. Через красящую жидкость 2 течет ток. Происходит нагрев жидкости, приводящей к образованию газового пузырька 3 (фиг. 1,а) .

По мере роста пузырька растет сопротивление красящей жидкости. В интервале времени повышения сопротивления происходит выталкивание капли.

В начале интервала повышения сопротивления действие импульса прекращают. Генератор 7 включают в режим измерения (фиг. З,r). Рост пузырька продолжается. В момент вылета капли (фиг. 1,б), отрыва ее, сопротивления межэлектродного участка максимально соответствует выбросу сопротивления.

Сигнал с датчика 8 тока поступает на второй вход компаратора 11 и сравнивается с опорным напряжением (фиг. З,д).

Если сигнал тока меньше опорного напряжения, то на выходе компаратора .11 появляется сигнал, AHKcHpóþùèé вылет капли, если больше — сигнал отсутствует. Вылета не было. Сигнал с выхода компаратора 11 поступает на первый вход блока 12 формирования сигнала разности измеренных сопротивлений. На второй вход — импульс печати с выхода блока 9. Блок 12 подсчитывает число пропусков и сравнивает с числом импульсов печати. При наличии разницы между результатами подсчета дает на выходе сигнал, указывающий на обнаружение пропусков точечных элементов в печатаемых знаках.

Хогда число пропусков достигает оггределенной величины, блок 12 дает на выходе сигнал ошибки.

Формула изобретения

1. Способ контроля работы печатающей головки, предусматривающий измерение сопротивления красящей жидкости по величине которого определяют вылет капли, о т л и ч а ю щ и йс я тем, что, с целью повышения достоверности контроля, сопротивление красящей жидкости измеряют в стационарном состоянии и в момент вскипания красящей жидкости, а вылет капли опредсляют по достижении установленного значения раsHocTH измеренных сопротивлений.

1662876

2. Устройство для контроля работы печатающей головки, содержащее генератор возбуждения сопла, измеритель тока, печатающую головку и блок формирования управляющих импульсов, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности контроля, оно дополнительно содержит формирователь опорного напряжения, блок формирования сигнала разности изме3 ренных сопротивлений, компаратор, выходом связанный с первым входом блока формирования сигнала разности измеренных сопротивлений, причем первый выход блока формирования управляющих импульсов через генера1гор возбуждения сопла соединен с вхо.дом измерителя тока, первый выход

5 которого соединен с печатающей головкой, а второй выход соединен с первыми входами компаратора и формирователя опорного напряжения, выход которого соединен с вторым входом компаратора, при этом второй и третий выходы блока формирования управляющих сигналов соответственно соединены с вторыми входами формирователя опорного напряжения и блока формирования сигнала разности измеренных сопротивлений.

1662876

Я Х

Составитель В. Ермаков

Техред A.Êðàâ÷óê Корректор Н. Ревская

Редактор М, Васильева

Заказ 2777 Тираж 2ч0 Подпис йое
