Реферат



Изобретение относится к устройствам для равномерной подачи трудносыпучих материалов и может быть использовано в микробиологической промышленности, пищевой, горной и других отраслях народного хозяйства. Цель - повышение равномерности подачи материала. Вибрационный питатель содержит горизонтально установленный под бункером (Б) 1 диск (Д) 2, связанный с виброприводом 3. При этом в Б 1 соосно с Д 2 расположен приводной вал (ПВ) 4, который связан пружиной 5 с крыльчаткой 6. Последняя поджата к поверхности Д 2. На ПВ 4 может быть закреплен палец-ворошитель 7. При одновременном включении вибропривода 3 и ПВ 4 крыльчатка 6 начинает вращаться, совершая при этом вместе с Д 2 вертикальные колебания. Вращение крыльчатки обеспечивает выдачу трудносыпучего материала с Д 2 и очистку Д 2 от налипшего на нем материала. Вибрация Д 2 обеспечивает уплотнение дозируемого материала на Д 2 и очистку лопастей крыльчатки 6 от налипшего материала. 3 з.п.ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю В 65 G 27/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4608001/03 (22) 23.11.88 (46) 15.07.91, Бюл. йг 26 (71) Дербеневский химический завод (72) Ф.M.Ôèëèïêoâ, А.В.Косяков, А.Д.Ишков, О.Ю. Григорьев, А.Н.Цетович, B.Ä.Æàðàвин и А.Д.Станкевич (53) 621.867.157 (088.8) (56) Авторское свидетельство СССР

М 1475099, кл. В 65 G 27/00, 1986.

Авторское свидетельство СССР

N. 1473259, кл. В 65 G 27/00, 1986. (54) ВИБРАЦИОННЫЙ ПИТАТЕЛЬ СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение относится к устройствам для равномерной подачи трудносыпучих материалов и может быть использовано в микробиологической промышленности, пищевой, горной и других отраслях народ„„5U „„1662907 А1 ного хозяйства. Цель — повышение равномерности подачи материала. Вибрационный питатель содержит горизонтально установленный пол бункером (Б) 1 диск (Д)

2, связанный с вибропроводом 3. При этом в

Б 1 соосно с Д 2 расположен приводной вал (ПВ) 4, который связан пружиной 5 с крыльчаткой 6. Последняя поджата к поверхности

Д 2. На ПВ 4 может быть закреплен палецворошитель 7. При одновременном включении вибропривода 3. и ПВ 4 крыльчатка 6 начинает вращаться, совершая при этом вмес1е с Д 2 вертикальные колебания. Вращение крыльчатки обеспечивает выдачу трудносыпучего материала с Д 2 и очистку Д

2 от налипшего на нем материала. Вибрация

Д 2 обеспечивает уплотнение дозируемого материала на Д 2 и очистку лопастей крыльчатки,6 от налипшего материала. 3 з.п. ф-лы, 1 ил.

1662907

Заказ 2231 Тираж 473 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к устройствам для равномерной подачи трудносыпучих ма- . териалов и может быть использовано в микробиологической промышленности, пищевой, горной и других отраслях народ ного хозяйства.

Целью изобретения является повышение равномерности подачи материала.

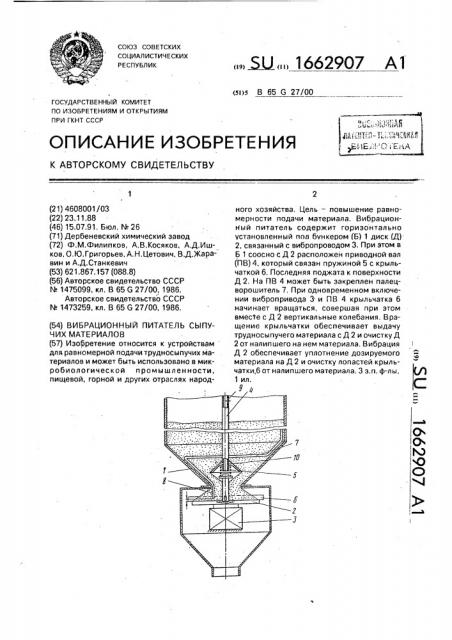

На чертеже изображен питатель, раз,рез, Вибрационный питатель содержит го ризонтально установленный под бункером
