Способ подготовки волокнистой массы из печатной макулатуры

Способ подготовки волокнистой массы из печатной макулатуры

Иллюстрации

Показать все

Реферат



Изобретение относится к целлюлозно-бумажной промышленности и позволяет упростить процесс при одновременном повышении прочности волокна. Печатную макулатуру распускают в гидроразбивателе в присутствии силиката натрия при PH среды 8,8 - 10,0 и температуре 40-50°С. Роспуск макулатуры проводят при концентрации массы 2% в течение 5-20 мин. 1 табл.

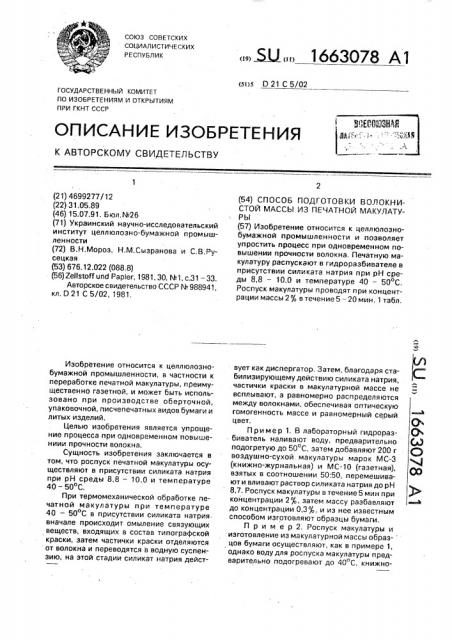

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю О 21 С 5/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ (21) 4699277/12 (22) 31,05.89 (46) 15.07.91. Бюл,№26 (71) Украинский научно-исследовательский институт целлюлозно-бумажной промышленности (72) В.Н.Мороз, Н.M.Ñûçðàíîâà и С.В.Русецкая (53) 676.12.022 (088.8) (56) Zellstoff und Papier, 1981, 30, ¹1, с,31 — 33.

Авторское свидетельство СССР ¹ 988941, кл. 0 21 С 5/02, 1981.

Изобретение относится к целлюлознобумажной промышленности, в частности к переработке печатной макулатуры, преимущественно газетной, и может быть использовано при производстве оберточной, упаковочной, писчепечатных видов бумаги и литых изделий.

Целью изобретения является упрощение процесса при одновременном повышениии прочности волокна, Сущность изобретения заключается в том, что роспуск печатной макулатуры осуществляют в присутствии силиката натрия при рН среды 8,8 — 10,0 и температуре

40 — 50 С.

При термомеханической обработке печатной макулатуры при температуре

40 — 50 С в присутствии силиката натрия. вначале происходит омыление связующих веществ, входящих в состав типографской краски, затем частички краски отделяются от волокна и переводятся в водную суспен.зию, на этой стадии силикат натрия дейст,, Ы,, 1663978 Al (54) СПОСОБ ПОДГОТОВКИ ВОЛОКНИСТОЙ МАССЫ ИЗ ПЕЧАТНОЙ МАКУЛАТУРЫ (57) Изобретение относится к целлюлознобумажной промышленности и позволяет упростить процесс при одновременном повышении прочности волокна. Печатную макулатуру распускают в гидроразбивателе в присутствии силикатэ натрия при рН среды 8,8 — 10,0 и температуре 40 — 50 С, Роспуск макулатуры проводят при концентрации массы 2% в течение 5 — 20 мин. 1 табл. вует как диспергатор, Затем, благодаря стабилизирующему действию силиката натрия, частички краски в макулатурной массе не всплывают, а равномерно распределяются между волокнами, обеспечивая оптическую гомогенность массе и равномерный серый цвет.

Пример 1. В лабораторный гидроразбиватель наливают воду, предварительно подогретую до 50 С, затем добавляют 200 г воздушно-сухой макулатуры марок МС-3 (книжно-журнальная) и MC-10 (газетная), взятых в соотношении 50:50, перемешивают и вливают раствор силиката натрия до рН

8,7. Роспуск макулатуры в течение 5 мин при концентрации 2;ь, затем массу разбавляют до концентрации 0,3%, и из нее известным способом изготовляют образцы бумаги.

Пример 2. Роспуск макулатуры и изготовление из макулатурной массы образ- цов бумаги осуществляют, как в примере 1, однако воду для роспуска макулатуры предварительно подогревают до 40 С, книжно1663078 журнальную и газетную макулатуру берут в соотношении 30:70 и роспуск ведут в присутствии силиката натрия при рН 10,0.

Пример 3. Для роспуска берут газетную макулатуру, воду предварительно нагревают до 46 С; рН массы доводят до 9,5 путем введения в массу силиката натрия, а роспуск макулатуры и изготовление образцов бумаги ведут аналогично примеру 1.

Пример 4. В полупромышленный гидроразбиватель объемом 100л вливают воду и подгревают ее до 50 С, затем добавляют 300 r воздушно-сухой макулатуры марок МС-3 и МС-10, взятых в соотношении

50:50, перемешивают массу, вливают раствор силиката натрия до рН 9,6 и распускают при концентрации Зо в течение 20 мин.

Затем макулатурную массу разбавляют до концентрации 0,3 и из нее известным способом изготовляют образцы бумаги.

Пример 5. Роспуск макулатуры и изготовление образцов бумаги осуществляют, как в примере 4; однако используют газетную макулатуру и роспуск ведут в присуствии силиката натрия при рН 9,4, Пример 6 (контрольный). Роспуск макулатуры и изготовление образцов бумаги ведут аналогично примеру 1, но в отличие от примера 1, воду предварительно нагревают до 35О, книжно-журнальную и газетную макулатуру берут в соотношении 30:70, а раствор силиката натрия в массу вводят до рН 8,7.

Пример 7 (контрольный). Роспуск макулатуры и. изготовление образцов бумаги ведут, как в примере 1, однако воду предварительно нагревают до 65 С, а раствор силиката натрия в массу добавляют до рН. 9,2, Пример 8 (контрольный). Роспуск макулатуры и изготовление образцов бумаги осуществляют аналогично примеру 1, однако воду нагревают предварительно до

55ОС, а силикат натрия в массу вводят до рН

10,2.

Пример 9 (контрольный). Роспуск макулатуры, изготовление образцов бумаги иэ макулатурной массы ведут, как в примере

1, но в отличие от примера 1, воду нагревают предварительно до 45 С, силикат натрия в массу вводят до рН 10,3 и макулатуру распу5 скают в течение 6 мин, Пример 10(контрольный). Для роспуска берут 100 -ную газетную макулатуру, В подогретую до 50 С воду добавляют едкий натр в количестве 0,1 от абс. сухо10 ro вещества и силкат натрия в количестве, обеспечивающем рН среды 9,2. Роспуск осуществляют в течение 5 мин а затем из полученной массы изготовляют образцы бумаги.

15 В распущенной макулатурной массе во всех примерах определяют по известной методике. В образцах бумаги по стандартным методикам также определяют физико-механические и оптические свойства, 20 которые представлены в таблице.

Предлагаемый способ позволяет получить волокнистую массу, оптически однородную и равномерно серого цвета.

Предлагаемый способ позволяет также

25 упростить процесс переработки печатной макулатуры и организовать производство бумаги для изделий одноразового пользования из 100 -ной макулатуры, а также частично заменить свежие полуфабрикаты.в

30 композиции оберточно-упаковочных и писчепечатных видах бумаги и литых изделиях, что позволит повысить объемы использования газетной макулатуры, которая в настоящее время используется недостаточно.

Формула изобретения . Способ подготовки волокнистой массы из печатной макулатуры путем роспуска макулатуры при повышенной температуре в

40 присутствии химической добавки, о т л и ч аю шийся тем, что, с целью упрощения процесса при одновременном повыше.нии прочности волокна, в качестве химической добавки используют силикат

45 натрия в количестве, обеспечивающем рН среды 8 8 — 10.0.

76630?8!

CO

C/l a о л! и ои а х

C/l 44

3ИI Д сС

РбХ(-Э а00 n,х ° Г} хию

СС ф о

3 а

lO

СС((R) 5Я

О 4} ! й" О удйй с/Ъ

ОЪ

»

И

СЧ

O л

СЧ

Ю

О1 СО

CO Ch

СЧ СЧ

ГЪ

И

СЧ

СЧ

CO

C l

И л

С Ъ л

СЧ л

}/\ л и л

° /Ъ л 0 ).О

СЧ!СО л (сч

И(т с}!л !ИЪ л!С} О!ГЪ

И(И

СЧ Ф

Й(»«

И!И

4f I »0

Ч с ъ(л

И1-

»С} 1 с«\

»О 4ГЪ (Ф л(с 4

° (О}

СО ( и(СО (4(Ч

Г !Г4 с}!л

СО(ГО 1

»4 I c/}

И(Ю

Ф(и

M I »C}

«4

O l Ch

И(т

Г Г!СО

O!Ch

O IO

Ч

СЧ !СО

С"Ъ(Г

Ч (CO

»С} I <"Ъ

«!»О

4И

СЧ!СО

О(О»

И(Ъ

СО(с 4

О!

И I »I

OIO

СЧ1 Ф (и (О 1 4

С«} («С}

И(Г

И

С 4 л!с Ъ

ЧЪ! с«Ъ

СО С 4

И!2

ГЪ (Ч}

И (»

Ф((СЧ

CO(СЧ I Г

O IO O I O СО (сЧ

<.Цл и(И 4И"

С Ъ(ЧЪ Ф(И ГЪ(Ч}

С }(Г

Ч сЧ I h

ГЪ (О л!Съ (CO с Ъ(Ч}

l 4} О Р»

gXX

4} О

О О

Г4 C4

»

Ю с»Ъ

O 0 О

» «

01 О1

Г

СЧ

Ю (о 2 (Р. а(I } 4

I »}

I n cCl !

1 Х! !

5@

l n xl (о

Х

X f»

Ql СС} CC

I аР.

Ъ

Ю

О

И с Ъ

ОЪ

1

Х C; ° Ю о >

C(C! иО

X X IXX

I о

4}

О Х

О 4}

О Н

С}

Ю и

С}

О

Г

Ю

Г }

С}

Ю л

О

О

О и

Ю с/Ъ

Ю

C/\

И

O с/Ъ

СЪ

ГГЪ

Р (»

Х

О

Х а

Х

О

О Х

f

Х

О

Х

Р, I»

Х

О

Х

CO»«

Р (Х

О

Х

ОЪ»

СР CO

4С

n,

I 1

I (" I

I !

v а

I Ъ} ! а

Ch О Л CO Ch Ф

О1 О1 Ch 1 О1 01 О1

О О О И И И О .О О

И»» / Г Л С Ъ С"Ъ И

С 4 С 4 C4» O C4 С4 СЧ

И СЧ 4(О Л С Ъ O СЧ ГЪ»

О сЧ С Ъ СЧ CO И CO СЧ О О

Ф Ф Т 4 СЧ С«\ ГЪ СГ Ф ю с} о и о Ф о с} О

СО СО ОЪ СО l Л Ъ О 0

О»« 0 Ф Ч} . сЧ 4} Ф Ф Ч}

И И И И»Г» Ф И (}С

>Х

tt

° ° ц }C

0 Х сС О

ГХ (С}

Х С}

Р Х

1 Х сс(ICI а

v !c

Хо

v ° .

1 Х С}
