Реферат



Изобретение относится к форсункам для распыливания жидкого топлива и м.б. использовано в камерах сгорания. Цель изобретения - повышение качества распыливания и эксплуатационной надежности форсунки. Форсунка содержит корпус 1 со съемными соплами 2, равномерно размещенными по окружности на выходном торце корпуса 1, и топливоподводящим патрубком 3 с продольной прорезью 7 и фильтром 4, установленным с возможностью поворота в окружном направлении. Торцевая поверхность 6 корпуса 1 выполнена в виде пирамиды (конуса) с углом при вершине 45-150° и снабжена оребрением 5. Форма поверхности 6 обеспечивает достижение наибольшей фронтальной тепловоспринимающей поверхности при отсутствии эффекта наложения струй из отдельных сопл 2. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я) F 23 0 11/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

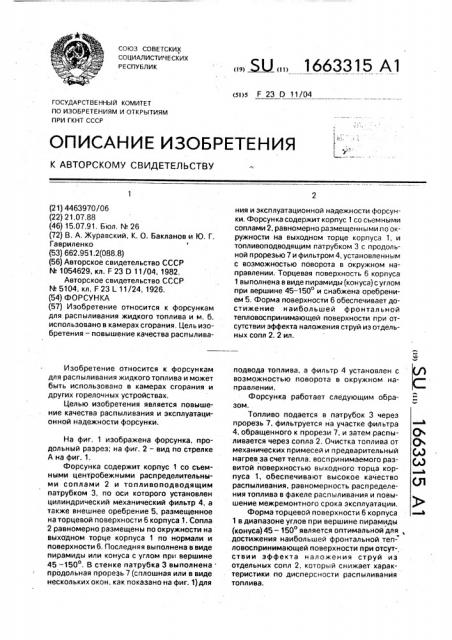

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4463970/06 (22) 21.07,88 (46) 15.07,91. Б юл. йг 26 (72) В. А. Журавский, К. О. Бакланов и Ю. Г.

Гавриленко (53) 662.951.2(088.8) (56) Авторское свидетельство СССР

М 1054629, кл. F 23 D 11/04, 1982, Авторское свидетельство СССР

О 5104, кл. F 23 1 11/24, 1926. (54) ФОРСУНКА (57) Изобретение относится к форсункам для распыливания жидкого топлива и м. б. использовано в камерах сгорания, Цель изобретения — повышение качества распыливаИзобретение относится к форсункам для распыливания жидкого топлива и может быть использовано в камерах сгорания и других горелочных устройствах.

Целью изобретения является повышение качества распыливания и эксплуатационной надежности форсунки, На фиг. 1 изображена форсунка, продольный разрез, на фиг, 2 — вид по стрелке

А на фиг. 1.

Форсунка содержит корпус 1 со съемными центробежными распределительными соплами 2 и топливоподводящим патрубком 3, по оси которого установлен цилиндрический механический фильтр 4, а также внешнее оребрение 5, размещенное на торцевой поверхности 6 корпуса.1. Сопла

2 равномерно размещены по окружности на выходном торце корпуса 1 по нормали и поверхности 6, Последняя выполнена в виде пирамиды или конуса с углом при вершине

45 -1500. В стенке патрубка 3 выполнена продольная прорезь 7 (сплошная или в виде нескольких окон, как показано на фиг. 1) для

„„Я „„1663315 А1 ния и эксплуатационной надежности форсунки. Форсунка содержит корпус 1 со съемными соплами 2, равномерно размещенными по окружности на выходном торце корпуса 1, и топливоподводящим патрубком 3 с продольной прорезью 7 и фильтром 4, установленным с возможностью поворота в окружном направлении. Торцевая поверхность 6 корпуса

1 выполнена в виде пирамиды (конуса) с углом при вершине 45 — 150 и снабжена оребрением 5, Форма поверхности 6 обеспечивает достижение наибольшей фронтальной тепловоспринимающей поверхности при отсутствии эффекта наложения струй из отдельных сопл 2. 2 ил. подвода топлива, а фильтр 4 установлен с возможностью поворота в окружном направлении.

Форсунка работает следующим образом.

Топливо подается в патрубок 3 через прорезь 7, фильтруется на участке фильтра

4, обращенного к прорези 7, и затем распыливается через сопла 2. Очистка топлива от механических примесей и предварительный нагрев за счет тепла, воспринимаемого развитой поверхностью выходного торца корпуса 1, обеспечивают высокое качество распыливания, равномерность распределения топлива в факеле распыливэния и повышение межремонтного срока эксплуатации.

Форма торцевой поверхности 6 корпуса

1 в диапазоне углов при вершине пирамиды (конуса) 45 — 150 является оптимальной для достижения наибольшей фронтальной тепловоспринимающей поверхности при отсутствии эффекта наложения струй из отдельных сопл 2, который снижает характеристики по дисперсности распыливания топлива.

1663315

1 2

Составитель М.Халмэ

Редактор В,Фельдман Техред M.Moðãåíòàë Корректор M,Ïîæî

Заказ 2252 Тираж 356 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Формула изобретения

Форсунка, содержащая корпус со съемным центробежным распылительным гоплом и топливоподводящим патрубком, по оси которого установлен цилиндрический механический фильтр, а также внешнее оребрение, отл ича ющая ся тем, что, с целью повышения качества распыливания и эксплуатационной надежности, форсунка снабжена дополнительными съемными центробежными распылительными соплами, равномерно размещенными по окружности на выходном торце корпуса по нормали к его поверхности,при этом торцевая поверхность корпуса выполнена в виде пирамиды

5 или конуса с углом при вершине 45-150, указанное оребрение размещено на торцевой поверхности корпуса, в стенке топливоподводящего патрубка выполнена продольная прорезь для подвода топлива, а

10 фильтр установлен с возможностью поворота в окружном направлении,
