Реферат



Класс 21, 2э о Щзф

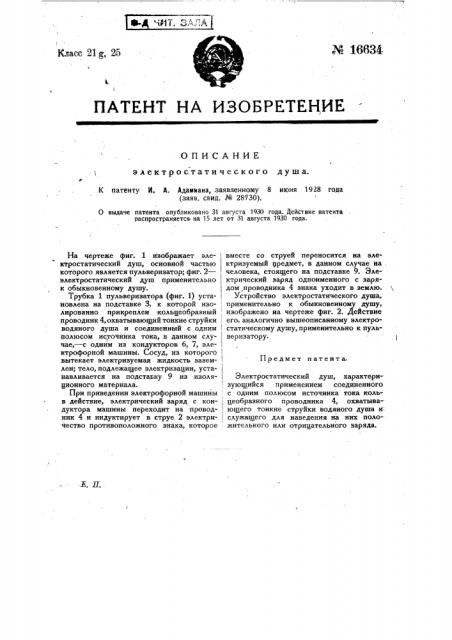

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ электро стати ч ес к о г о ду ш а.

К патенту И. А. Адамиана, заявленному 8 июня 1928 года (заяв. свид. ¹ 28730).

О выдаче патента опубликовано 31 августа 1930 года. Действие патента

Распространяется на 15 лет от 31 августа 1930 года.

Предмет патента

На чертеже фиг. 1 изображает электростатический душ, основной частью которого является пульверизатор; фиг. 2— электростатический душ применительно к обыкновенному душу.

Трубка 1 пульверизатора (фиг. 1) установлена на подставке 3, к которой изолированно прикреплен -кольцеобразный проводник 4, охватывающий тонкие струйки водяного душа и соединенный с одним полюсом источйика тока, в данном случае,— с одним из кондукторов 6, 7, электрофорной машины. Сосуд, из которого вытекает электризуемая жидкость заземлен; тело, подлежащее электризации, устанавливается на подставку 9 из изоляционного материала.

При приведении электрофорной машины в действие, электрический заряд с кондуктора машины переходит на проводник 4 и индуктирует в струе 2 электричество противоположного знака, которое вместе со струей переносится на электризуемый предмет, в данном случае на . человека, стоящего на подставке 9. Электрический заряд одноименного с зарядом,проводника 4 знака уходит в землю.

Устройство электростатического душа,, применительно к обыкновенному душу, : изображено на чертеже фиг. 2. Действие : его, аналогично вышеописанному электро, статическому душу, применительно к пуль-! веризатору. !

Электростатический душ, характеры-. зующийся применением соединенного с одним полюсом источника тока коль цеобразного проводника 4, охватыва-.

, ющего тонкие струйки водяного душа и.

,служащего для наведения на них поло-. жительного или отрицательного заряда.

Б патенту И. А.-Адамиана _#_ 16634

7 (=А, (.Р.
