Реферат



Изобретение касается автоматического измерения массы, в частности, в емкостях на нефтехимических предприятиях. Цель изобретения - расширение функциональных возможностей устройства путем измерения весового кол-ва продукта с разной плотностью в одних и тех же емкостях. Устройство содержит уровнемеры 1, блок 4 коммутации, измеритель 6 количества продукта. В устройство введены преобразователи 3 гидростатического давления, функциональные преобразователи 2 уровня, вычислительный блок 5, а также имеются связи между элементами системы. С помощью блока 4 коммутации осуществляется одновременное подключение цепей преобразователей 3 и 2 к входам вычислительного устройства 5. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з 6 01 Е 23/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ устройства 5. 1 ил, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4488763/10 (22) 25.07.88 (46) 15.07.91. Бюл. % 26 (72) В.В. Гришечкин, P. К. Гуслен ко, Б.М. Егидис, Е.И. Киселев, Э.К. Ласковенко, Ю.В, Мазниченко и А.И. Питрин (53) 681.29 (088.8) (56) Система измерения количества нефтепродуктов в резервуарах НПЗ. Сб. НТИ:

Транспорт и хранение нефтепродуктов и углеводородного сырья. Вып. 1, 1988.

Авторское свидетельство СССР

М 348884, кл. G 01 F 23/14, 1972. (54) УСТРОЙСТВО ЦЕНТРАЛИЗОВАННОГО ИЗМЕРЕНИЯ КОЛИЧЕСТВА ПРОДУКТА

В ЕМКОСТЯХ Ж 1663439 А) (57) Изобретение касается автоматического измерения массы, в частности, в емкостях на нефтехимических предприятиях. Цель изобретения — расширение функциональных возможностей устройства путем измерения весового кол-ва продукта с разной плотностью жидких в одних и тех же емкостях. Устройство содержит уровнемеры 1, блок 4 Коммутации, измеритель 6 количества продукта. В устройство введены преобразователи 3 гидростатического давления, функциональные преобразователи 2 уровня, вычислительный блок 5, а также имеются .связи между элементами системы, С помощью блока 4 коммутации осуществляется одновременное подключение цепей преобразователей 3 и 2 к входам вычислительного

1663439

Составитель В. Шубин

Редактор М. Бандура Техред M.Ìîðãåíòàë Корректор Э. Лончакова

Заказ 2258 Тираж 430 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагармив. 101

Изобретение относится к измерению массы жидких продуктов и может быть использовано для измерения веса (массы) жидкости в емкостях.

Цель изобретения — расширение функциональных воэможностей устройства за счет измерения весового количества продукта с разной плотностью в одних и тех же емкостях.

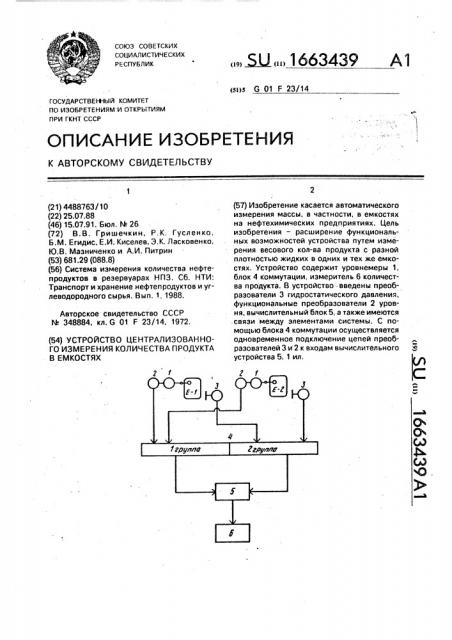

На чертеже представлена структурная схема устройства.

Устройство централизованного измерения количества продукта в емкостях содержит уровнемеры 1, функциональные преобразователи 2 уровня в среднюю площадь поперечного сечения, входами соединенные с выходами соответствующих уровнемеров 1, преобразователи 3 гидростатического давления, блок 4 коммутации, входами соединенный с.выходам и функциональных преобразователей 2 и преобразователей 3 гидростатического давления, вычислительный блок 5, входами подключенный к двум выходам блока 4 коммутации, измеритель 6, входом подключенный к выходу вычислительного блока 5.

Устройство работает следующим образом.

С помощью блока 4 коммутации осуществляется одновременное подключение цепей преобразователя 3 гидростатического давления (Р) и функционального преобразователя 2 уровня в среднюю площадь к входам вычислительного устройства 5, в котором вычисляется масса продукта

G =- К Р S, где К вЂ” коэффициент пропорциональности между измеряемой массой и значениями гидростатического давления Р и средней площади S.

Централизованное измерение количества продукта в емкостях с использованием устройства обеспечивает возможность измерения весового количества продукта с

5 различной плотностью при различных температурах за счет вычисления с помощью вычислительного блока 5, на вход которого с помощью коммутатора 4 одновременно подаются выходы от преобразователя 3 гид10 ростатического давления и функционального преобразователя 2 уровня в среднюю площадь сечения емкости.

Применение устройства способствует повышению точности дозирования компо15 нентов при смешении, снижению трудоемкости учета производства на предприятиях отрасли, а также повышению эффективности оперативного управления производством нефтепродуктов в условиях АСУ.

20 Формула изобретение

Устройство централизованного измерения количества продукта в емкостях, содержащее датчики уровня, блок коммутации и измеритель количества продукта, о т л и ч а25 ю щ е е с я тем, что, с целью расширения функциональных возможностей эа счет измерения весового количества продукта с разной плотностью в одних и тех же емкостях, введены функциональные преобраэо30 ватели уровня, входами соединенные с выходами датчиков уровня, преобразователи гидростатического давления и вычислительный блок, первый и второй входы которого соединены через блок коммутации

35 с выходами функциональных преобразователей уроня, преобразователей гидростатического давления соответственно, а выход вычислительного блока соединен с измерителем количества продукта.
